Ersatzteiletausch
Kartuschenadapter wechseln 3.5.2 Kartuschenadapter montieren
16 Serviceanleitung SIPLACE Glue Feeder
3.5.2
3.5.2 Kartuschenadapter montieren
Kartuschenadapter montieren

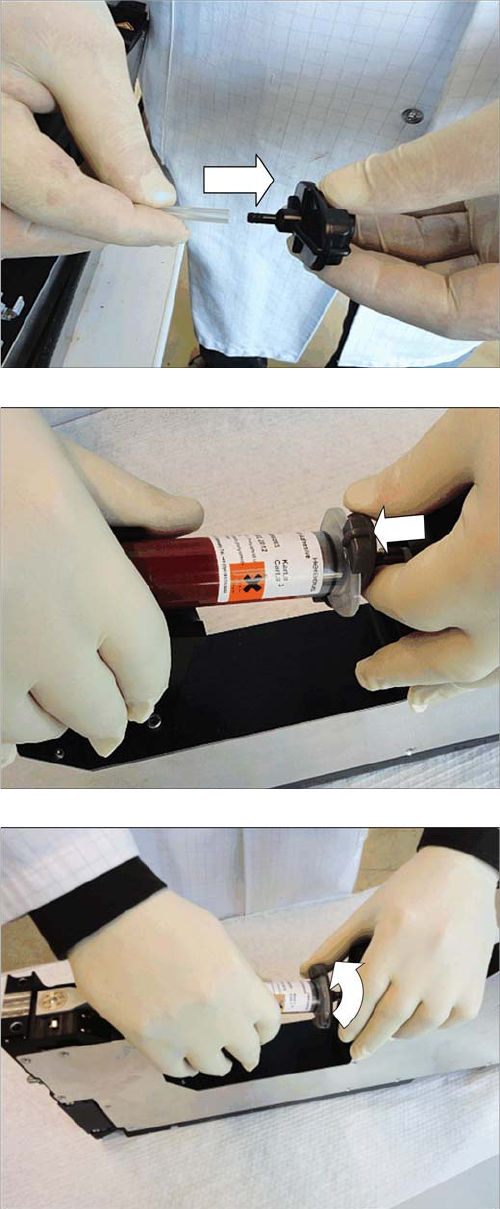

► Stecken Sie den Schlauch an den Kartuschenadap-
ter.
► Setzen Sie den Kartuschenadapter an den geraden
Stellen von hinten auf die Kartusche und drücken Sie
ihn bis zum Anschlag an.
► Drehen Sie den Kartuschenadapter im Uhrzeigersinn
bis zum Anschlag auf die Kartusche.
Ersatzteiletausch
3.6.1 O-Ring Kartuschenadapter entfernen O-Ring Kartuschenadapter
Serviceanleitung SIPLACE Glue Feeder 17
3.6
3.6 O-Ring Kartuschenadapter
O-Ring Kartuschenadapter

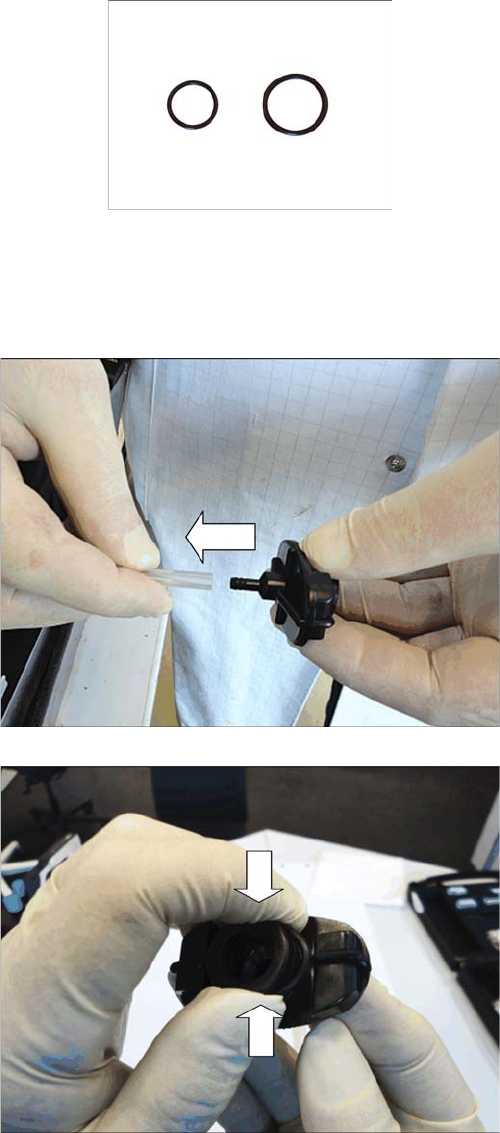

Benötigtes Ersatzteil
O-Ring fuer Optimum Adapter 10ccm, Artikel-Nr. 03094186-xx
O-Ring fuer Optimum Adapter 30ccm, Artikel-Nr. 03094185-xx
3.6.1
3.6.1 O-Ring Kartuschenadapter entfernen
O-Ring Kartuschenadapter entfernen
► Entfernen Sie den Kartuschenadapter von der Kartu-
sche (siehe "3.5.1 Kartuschenadapter entfernen"
[➙14]).
► Ziehen Sie den Schlauch vom Kartuschenadapter
ab.
► Drücken Sie den O-Ring am Kartuschenadapter fest
zusammen.
An der Seite bildet der O-Ring eine kleine Schlaufe.
Ersatzteiletausch
O-Ring Kartuschenadapter 3.6.2 O-Ring Kartuschenadapter montieren
18 Serviceanleitung SIPLACE Glue Feeder
3.6.2
3.6.2 O-Ring Kartuschenadapter montieren
O-Ring Kartuschenadapter montieren

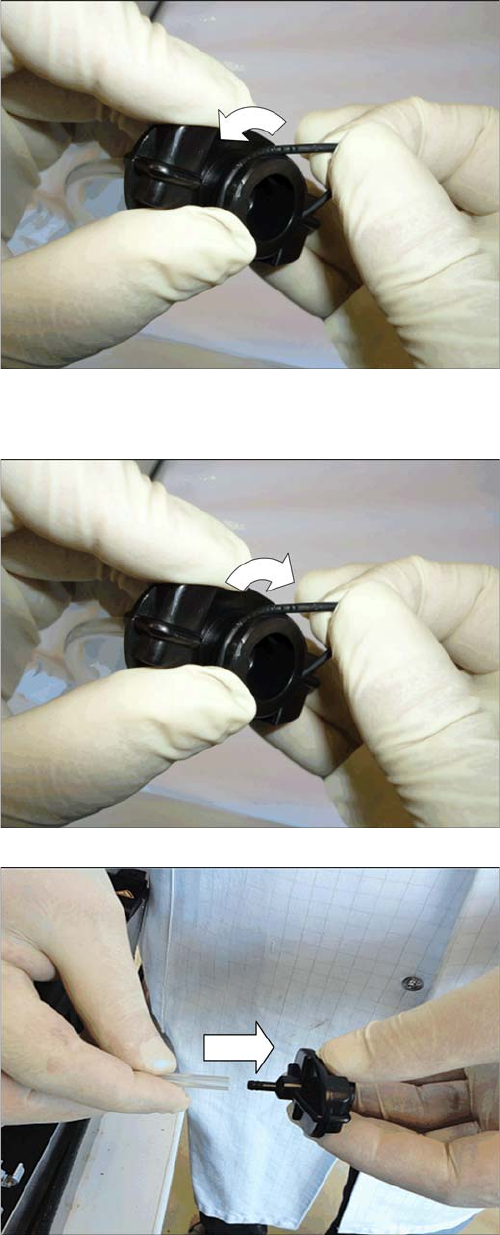

► Greifen Sie in die kleine Schleife und ziehen Sie den
O-Ring von Kartuschenadapter.
► Stecken Sie den O-Ring an einer Seite wie abgebil-
det an den Kartuschenadapter und ziehen Sie ihn
über den Kranz.
Achten Sie darauf, dass der O-Ring rundherum
gleichmäßig anliegt.
► Stecken Sie den Schlauch an den Kartuschenadap-
ter.
► Montieren Sie den Kartuschenadapter (siehe "3.5.2
Kartuschenadapter montieren" [ ➙ 15]).
