Ersatzteiletausch Seitenabdeckung rechts 3.7.2 Linke Seitena bdeckung montieren 20 Serviceanleitung SIPLACE Glue Feeder 3.7.2 3 . 7 . 2 L in k e S e it e n a b d e c k u n g m o n t ie r e n Linke Seitenabde ckung montie…
Ersatzteiletausch
3.7.1 Linke Seitenabdeckung entfernen Seitenabdeckung links
Serviceanleitung SIPLACE Glue Feeder 19
3.7
3.7 Seitenabdeckung links
Seitenabdeckung links
Benötigtes Ersatzteil
Abdeckung Glue Feeder links, Artikel-Nr. 03088710-xx
Benötigtes Werkzeug
▪ Kreuzschlitzschraubendreher
▪ TORX-Schraubendreher Größe T8
3.7.1
3.7.1 Linke Seitenabdeckung entfernen
Linke Seitenabdeckung entfernen
► Legen Sie das Zuführmodul vorsichtig mit der rechten
Seite auf eine stabile, ebene und saubere Unterlage.

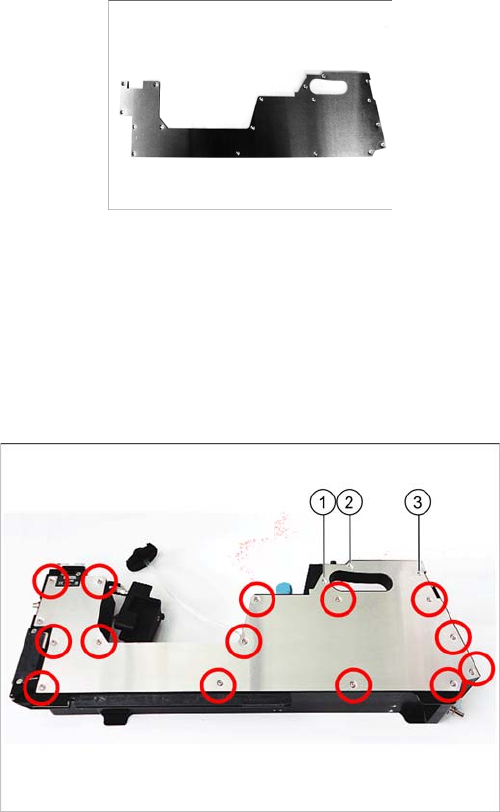

► Lösen Sie die in der Abbildung gekennzeichneten
Schrauben. Die Schrauben 1, 2 und 3 sind TORX-
Schrauben, alle anderen sind Kreuzschlitzschrau-
ben.
Ersatzteiletausch
Seitenabdeckung rechts 3.7.2 Linke Seitenabdeckung montieren
20 Serviceanleitung SIPLACE Glue Feeder
3.7.2
3.7.2 Linke Seitenabdeckung montieren
Linke Seitenabdeckung montieren
3.8
3.8 Seitenabdeckung rechts
Seitenabdeckung rechts
Benötigtes Ersatzteil
Abdeckung Glue Feeder rechts, Artikel-Nr. 03093796-xx
Benötigtes Werkzeug
▪ Kreuzschlitzschraubendreher
► Legen Sie das Zuführmodul vorsichtig mit der rechten
Seite auf eine stabile, ebene und saubere Unterlage.
► Befestigen Sie die in der Abbildung gekennzeichne-
ten Schrauben. Die Schrauben 1, 2 und 3 sind
TORX-Schrauben, alle anderen sind Kreuzschlitz-
schrauben.
VORSICHT
Schrauben nicht verkanten
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT verkan-
ten.
Ersatzteiletausch
3.8.1 Rechte Seitenabdeckung entfernen Seitenabdeckung rechts
Serviceanleitung SIPLACE Glue Feeder 21
3.8.1
3.8.1 Rechte Seitenabdeckung entfernen
Rechte Seitenabdeckung entfernen
3.8.2
3.8.2 Rechte Seitenabdeckung montieren
Rechte Seitenabdeckung montieren
► Legen Sie das Zuführmodul vorsichtig mit der linken
Seite auf eine stabile, ebene und saubere Unterlage.
► Lösen Sie die in der Abbildung gekennzeichneten
Kreuzschlitzschrauben.
► Legen Sie das Zuführmodul vorsichtig mit der rechten
Seite auf eine stabile, ebene und saubere Unterlage.
► Befestigen Sie die in der Abbildung gekennzeichne-
ten Kreuzschlitzschrauben.
VORSICHT
Schrauben nicht verkanten
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT verkan-
ten.
