Ersatzteiletausch 3.8.1 Rechte Seitenabdeckung entfernen Seitenabdeckung rechts Serviceanleitung SIPLACE Glue Feeder 21 3.8.1 3 . 8 . 1 R e c h t e S e it e n a b d e c k u n g e n t f e r n e n Rechte Seitenabd eckung e…
Ersatzteiletausch
Seitenabdeckung rechts 3.7.2 Linke Seitenabdeckung montieren
20 Serviceanleitung SIPLACE Glue Feeder
3.7.2
3.7.2 Linke Seitenabdeckung montieren
Linke Seitenabdeckung montieren
3.8
3.8 Seitenabdeckung rechts
Seitenabdeckung rechts
Benötigtes Ersatzteil
Abdeckung Glue Feeder rechts, Artikel-Nr. 03093796-xx
Benötigtes Werkzeug
▪ Kreuzschlitzschraubendreher
► Legen Sie das Zuführmodul vorsichtig mit der rechten
Seite auf eine stabile, ebene und saubere Unterlage.

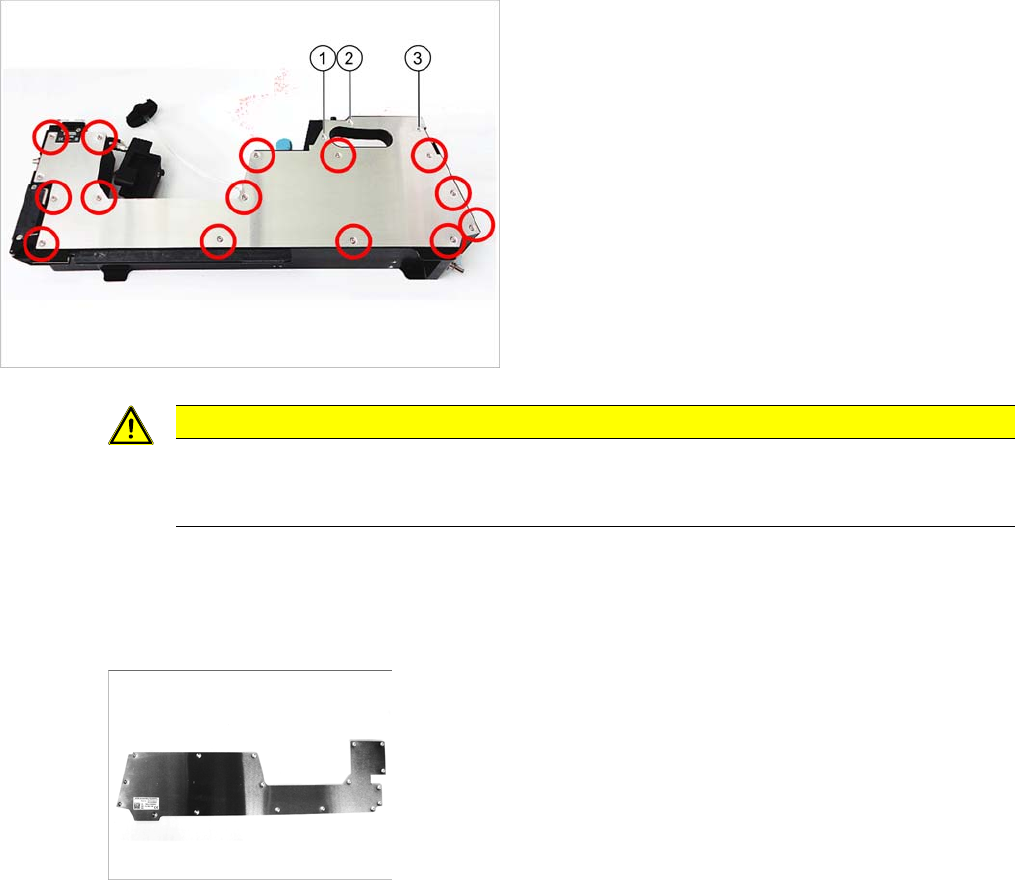

► Befestigen Sie die in der Abbildung gekennzeichne-
ten Schrauben. Die Schrauben 1, 2 und 3 sind
TORX-Schrauben, alle anderen sind Kreuzschlitz-
schrauben.
VORSICHT
Schrauben nicht verkanten
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT verkan-
ten.
Ersatzteiletausch
3.8.1 Rechte Seitenabdeckung entfernen Seitenabdeckung rechts
Serviceanleitung SIPLACE Glue Feeder 21
3.8.1
3.8.1 Rechte Seitenabdeckung entfernen
Rechte Seitenabdeckung entfernen
3.8.2
3.8.2 Rechte Seitenabdeckung montieren
Rechte Seitenabdeckung montieren

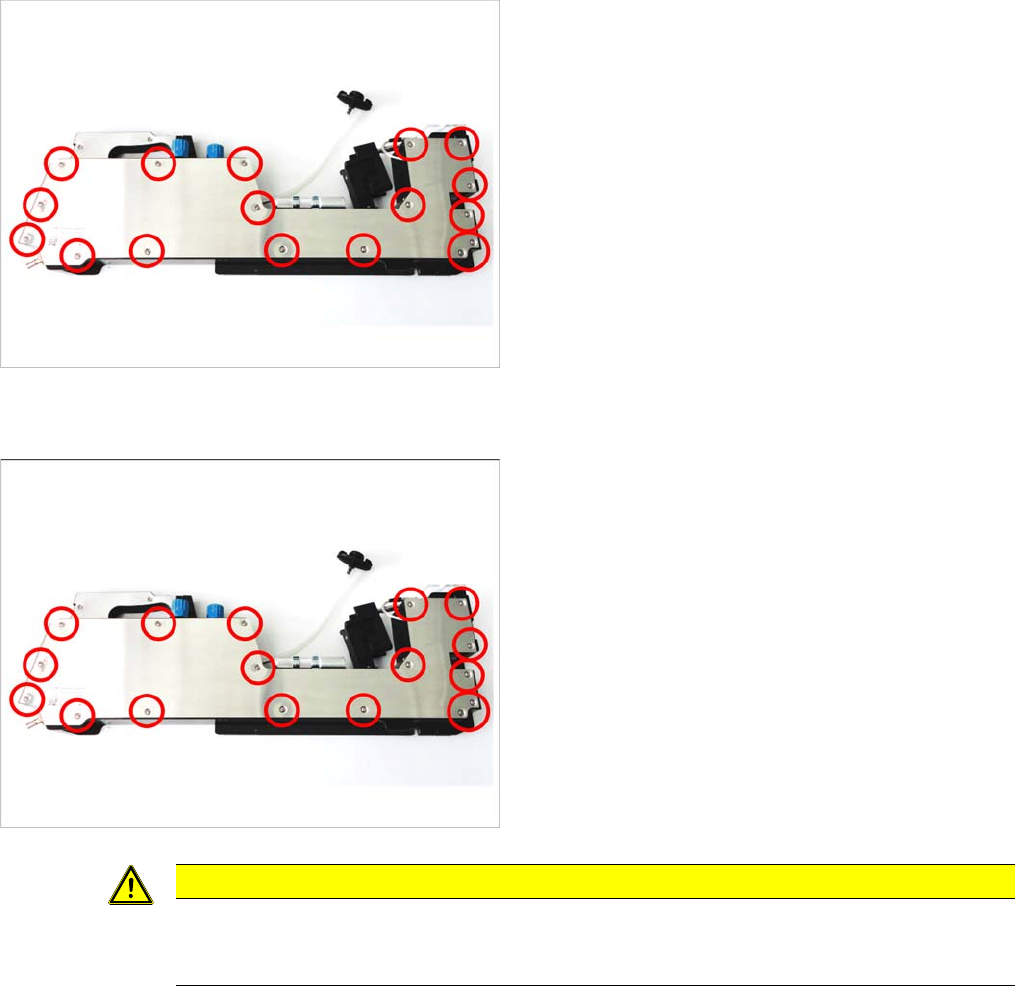

► Legen Sie das Zuführmodul vorsichtig mit der linken
Seite auf eine stabile, ebene und saubere Unterlage.
► Lösen Sie die in der Abbildung gekennzeichneten
Kreuzschlitzschrauben.
► Legen Sie das Zuführmodul vorsichtig mit der rechten
Seite auf eine stabile, ebene und saubere Unterlage.
► Befestigen Sie die in der Abbildung gekennzeichne-
ten Kreuzschlitzschrauben.
VORSICHT
Schrauben nicht verkanten
Achten Sie beim Ansetzen der Schrauben darauf, dass diese beim Eindrehen NICHT verkan-
ten.
Ersatzteiletausch
Düsenheizung 3.9.1 Düsenheizung entfernen
22 Serviceanleitung SIPLACE Glue Feeder
3.9

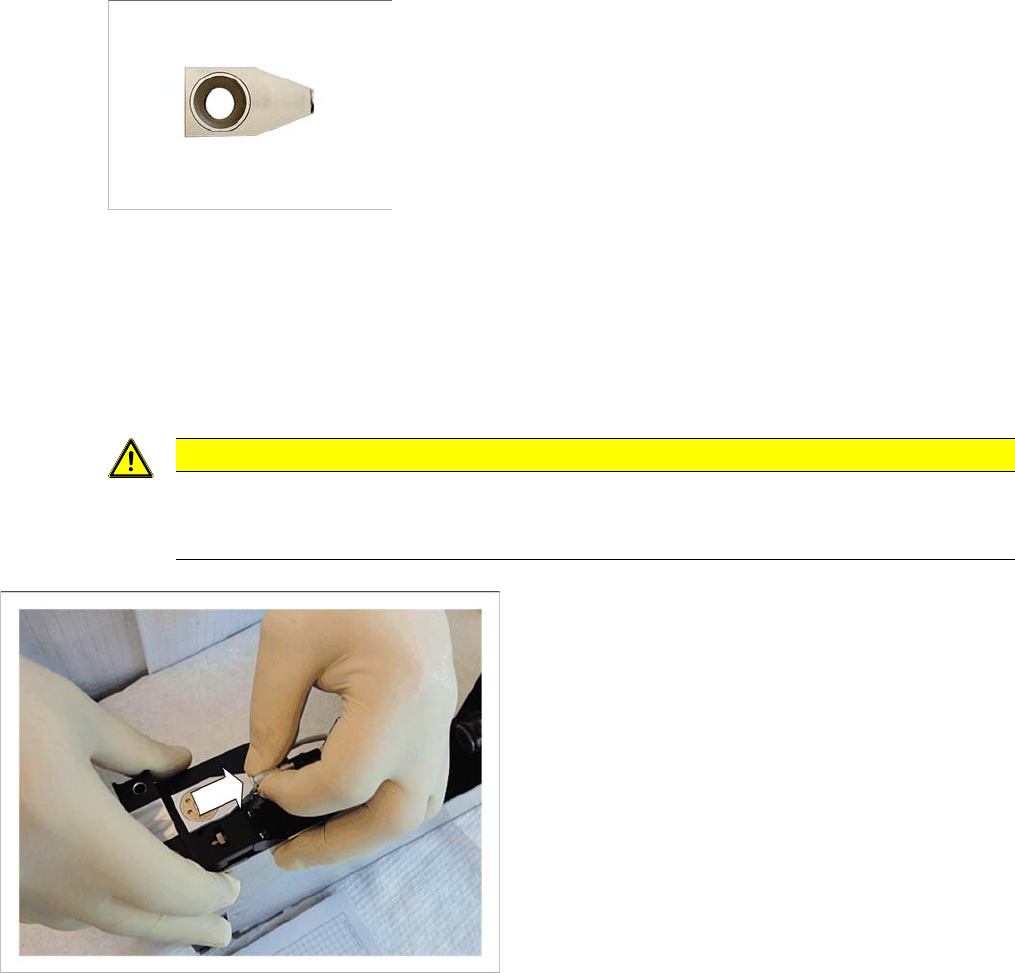

3.9 Düsenheizung
Düsenheizung
Benötigtes Ersatzteil
Düsenheizung, Artikel-Nr. 03088150-xx
Benötigte Werkzeuge und Hilfsmittel
▪ Heizungsschlüssel (am Glue Feeder)
▪ Einwegschutzhandschuhe
3.9.1
3.9.1 Düsenheizung entfernen
Düsenheizung entfernen
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
► Ziehen Sie den Heizungsstecker von der
Düsenheizung.
