Ersatzteiletausch 3.10.1 Heizungskabel entfernen Heizungskabel Serviceanleitung SIPLACE Glue Feeder 25 3.10.1 3 . 1 0 . 1 H e iz u n g s k a b e l e n t f e r n e n Heizungskabel entfernen ► Entfernen Sie die rechte Seit…
Ersatzteiletausch
Heizungskabel 3.9.2 Düsenheizung montieren
24 Serviceanleitung SIPLACE Glue Feeder
3.10
3.10 Heizungskabel
Heizungskabel
Benötigtes Ersatzteil
Kabel Düsenheizung, Artikel-Nr. 03094174S-xx
Benötigte Werkzeuge und Hilfsmittel
▪ Seitenschneider

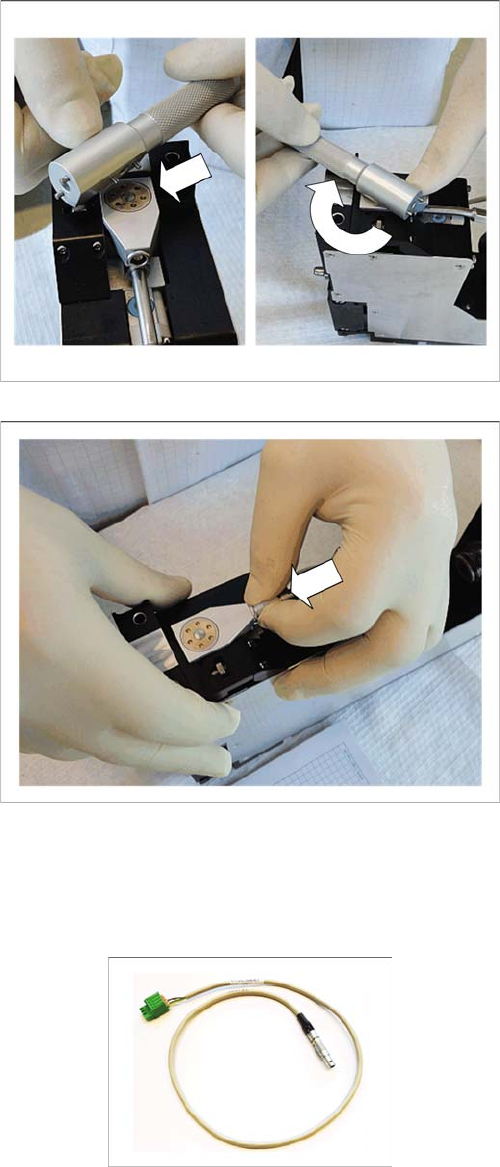

► Legen Sie die Überwurfmutter über die Spritzdüse.
► Setzen Sie die beiden Zapfen des Spezialwerkzeugs
in zwei Löcher der Überwurfmutter.
► Drehen Sie die Überwurfmutter im Uhrzeigersinn
fest.
► Stecken Sie den Heizungsstecker bis zu Anschlag in
die Düsenheizung.
Ersatzteiletausch
3.10.1 Heizungskabel entfernen Heizungskabel
Serviceanleitung SIPLACE Glue Feeder 25
3.10.1
3.10.1 Heizungskabel entfernen
Heizungskabel entfernen
► Entfernen Sie die rechte Seitenabdeckung (siehe
"3.8.1 Rechte Seitenabdeckung entfernen" [ ➙ 20]).
► Entfernen Sie die linke Seitenabdeckung (siehe
"3.7.1 Linke Seitenabdeckung entfernen" [ ➙ 19]).

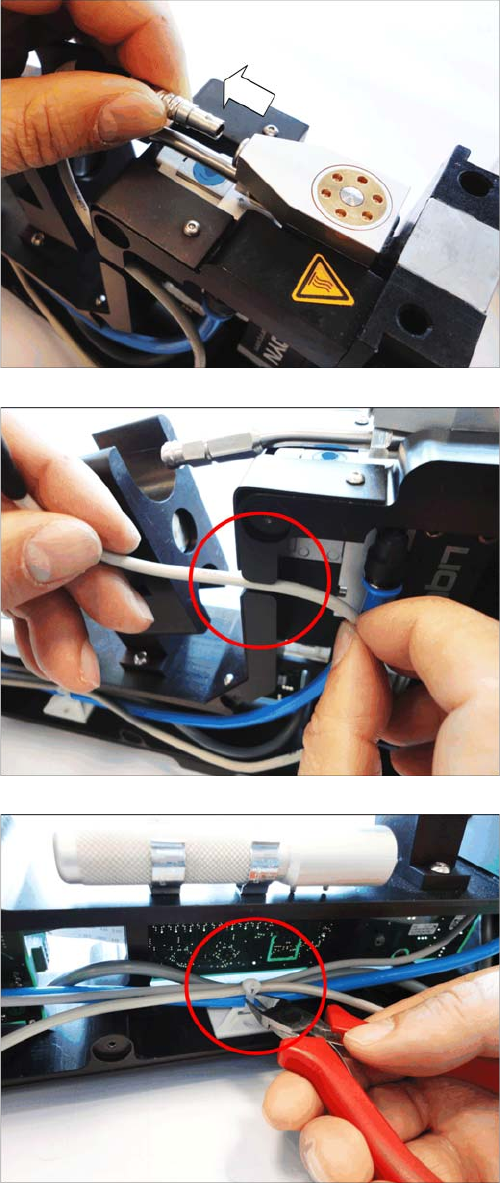

► Ziehen Sie das Heizungskabel von der Heizung ab.
An der rechten Seite des Glue Feeders:
► Nehmen Sie das Heizungskabel aus dem Kabelka-
nal.
► Öffnen Sie den Kabelbinder.
Verwenden Sie hierzu z.B. einen Seitenschneider.
Ersatzteiletausch
Heizungskabel 3.10.2 Heizungskabel montieren
26 Serviceanleitung SIPLACE Glue Feeder
3.10.2
3.10.2 Heizungskabel montieren
Heizungskabel montieren
An der linken Seite des Glue Feeders:
► Ziehen Sie den Stecker des Heizungskabels aus der
Heizungssteuerung.
► Stecken Sie das Ende des Heizungskabels wie abge-
bildet durch den Rahmen von der linken auf die rech-
te Seite des Glue Feeders.
► Entfernen Sie das Heizungskabel.
► Stecken Sie den Stecker des Heizungskabels durch
den Rahmen von der rechten auf die linke Seite des
Glue Feeders.
