Ersatzteiletausch 3.11.1 Kartuschenrohr entfernen Kartuschenrohr Serviceanleitung SIPLACE Glue Feeder 29 ► Stellen Sie den Glue Feeder auf eine feste Unterlage. ► Halten Sie die Kartusc he mit einer Hand fest. ► Drehen S…
Ersatzteiletausch
Kartuschenrohr 3.11.1 Kartuschenrohr entfernen
28 Serviceanleitung SIPLACE Glue Feeder
3.11
3.11 Kartuschenrohr
Kartuschenrohr
Benötigtes Ersatzteil
Kartuschenrohr, Artikel-Nr. 03089046-xx
Benötigte Werkzeuge und Hilfsmittel
▪ Gabelschlüssel 8 mm
▪ Heizungsschlüssel (am Glue Feeder)
▪ Einwegschutzhandschuhe
3.11.1
3.11.1 Kartuschenrohr entfernen
Kartuschenrohr entfernen
► Stecken Sie den Stecker des Heizungskabels an die
Heizung.
► Befestigen Sie die linke Seitenabdeckung (siehe
"3.7.2 Linke Seitenabdeckung montieren" [ ➙ 19]).
► Befestigen Sie die rechte Seitenabdeckung (siehe
"3.8.2 Rechte Seitenabdeckung montieren" [ ➙ 20]).
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
Ersatzteiletausch
3.11.1 Kartuschenrohr entfernen Kartuschenrohr
Serviceanleitung SIPLACE Glue Feeder 29
► Stellen Sie den Glue Feeder auf eine feste Unterlage.
► Halten Sie die Kartusche mit einer Hand fest.
► Drehen Sie den Kartuschenadapter um ca. 90° ge-
gen den Uhrzeigersinn.
► Drücken Sie den Kartuschenadapter nach hinten und
ziehen Sie ihn ab.
► Drehen Sie die Kartusche aus dem Gewinde des Kar-
tuschenrohrs.
Ersatzteiletausch
Kartuschenrohr 3.11.1 Kartuschenrohr entfernen
30 Serviceanleitung SIPLACE Glue Feeder

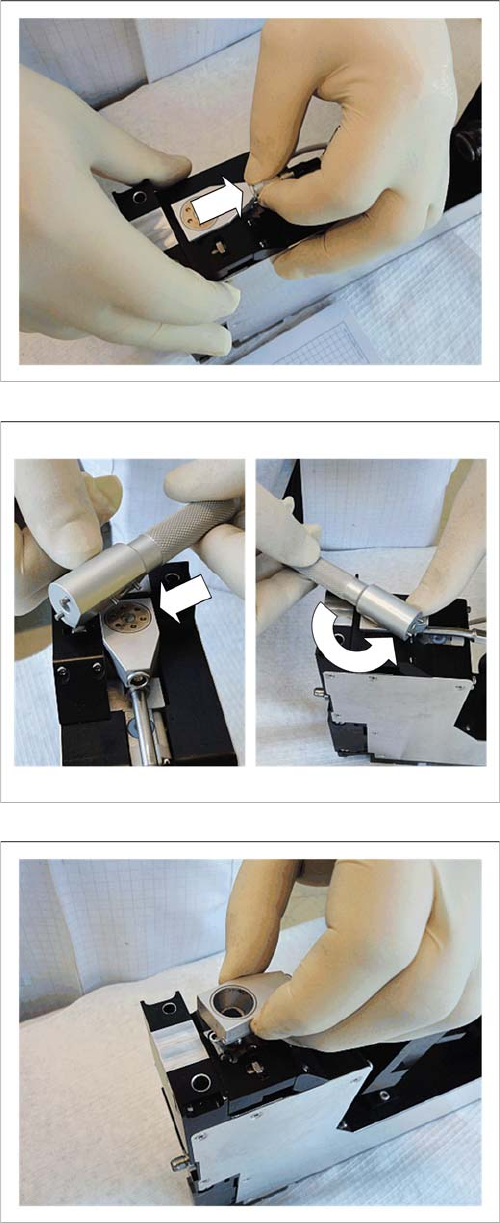

► Ziehen Sie den Heizungsstecker von der
Düsenheizung.
► Setzen Sie die beiden Zapfen des Spezialwerkzeugs
in zwei Löcher in der Überwurfmutter.
► Lösen Sie die Überwurfmutter gegen den Uhrzeiger-
sinn.
► Entfernen Sie die Überwurfmutter.
► Entfernen Sie die Düsenheizung.
