Ersatzteiletausch
3.11.1 Kartuschenrohr entfernen Kartuschenrohr
Serviceanleitung SIPLACE Glue Feeder 29
► Stellen Sie den Glue Feeder auf eine feste Unterlage.
► Halten Sie die Kartusche mit einer Hand fest.
► Drehen Sie den Kartuschenadapter um ca. 90° ge-
gen den Uhrzeigersinn.
► Drücken Sie den Kartuschenadapter nach hinten und
ziehen Sie ihn ab.
► Drehen Sie die Kartusche aus dem Gewinde des Kar-
tuschenrohrs.
Ersatzteiletausch
Kartuschenrohr 3.11.1 Kartuschenrohr entfernen
30 Serviceanleitung SIPLACE Glue Feeder
► Ziehen Sie den Heizungsstecker von der
Düsenheizung.
► Setzen Sie die beiden Zapfen des Spezialwerkzeugs
in zwei Löcher in der Überwurfmutter.
► Lösen Sie die Überwurfmutter gegen den Uhrzeiger-
sinn.
► Entfernen Sie die Überwurfmutter.
► Entfernen Sie die Düsenheizung.
Ersatzteiletausch
3.11.2 Kartuschenrohr montieren Kartuschenrohr
Serviceanleitung SIPLACE Glue Feeder 31
3.11.2
3.11.2 Kartuschenrohr montieren
Kartuschenrohr montieren

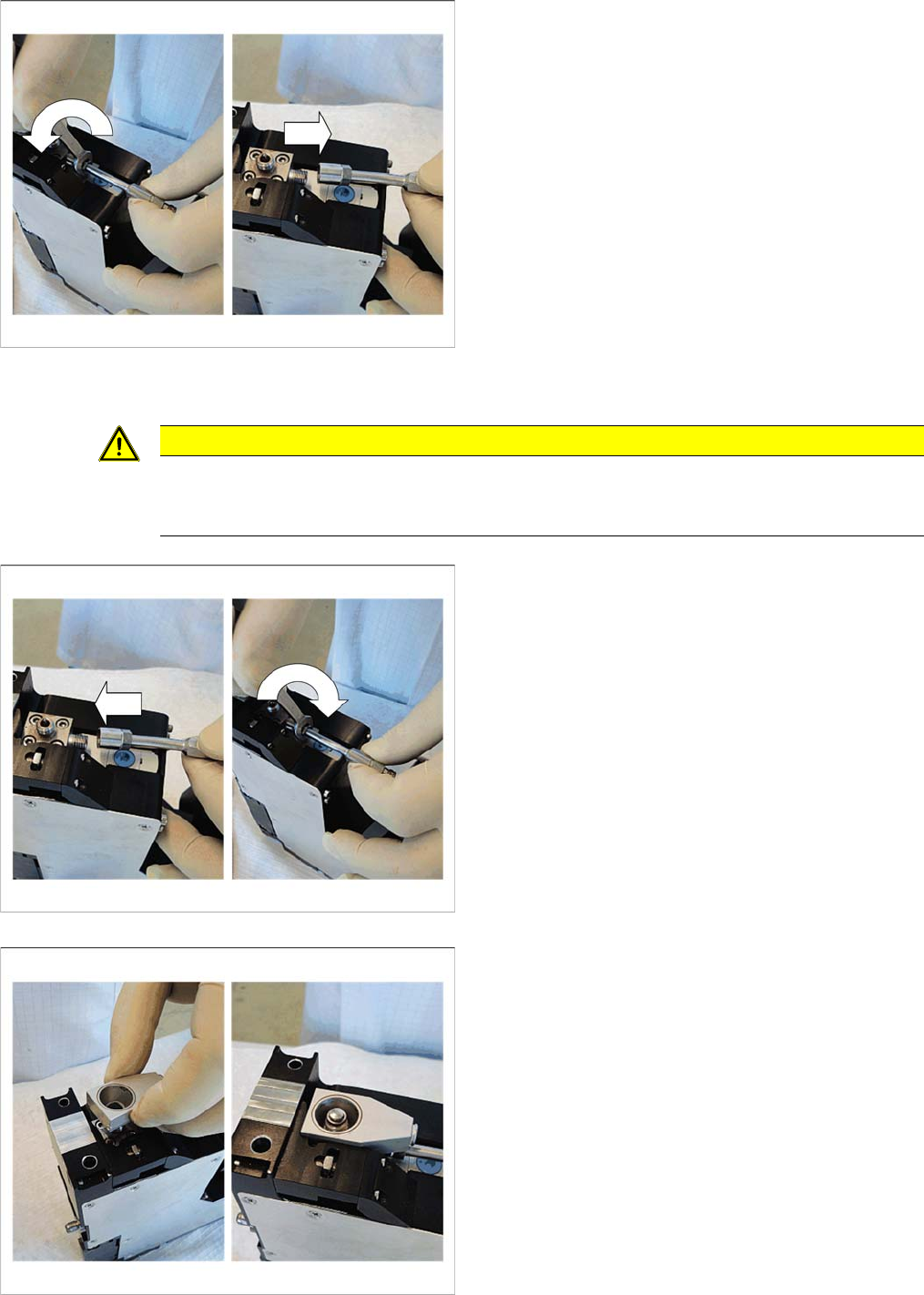

► Halten Sie das Kartuschenrohr mit einer Hand fest.
► Lösen Sie den Schraubverschluss mit Hilfe eines
8 mm Gabelschlüssels.
► Entfernen Sie das Kartuschenrohr.
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
► Setzen Sie das Kartuschenrohr von hinten an das
Gewinde des Jet-Blocks.
► Befestigen Sie das Kartuschenrohr im Uhrzeigersinn
locker mit einem Gabelschlüssel Größe 8.
► Richten Sie das Kartuschenrohr mittig gerade nach
hinten aus, damit die Kartusche korrekt ange-
schraubt werden kann.
► Fixieren Sie das Kartuschenrohr mit einer Hand in
dieser Position und drehen Sie den Verschluss fest.
► Stellen Sie sicher, dass sich die Spritzdüse mittig auf
dem Gewinde des Jet-Blocks befindet.
► Setzen Sie die Düsenheizung auf den Jet-Block und
richten Sie diese gerade am Zuführrohr aus.
