Ersatzteiletausch Spritzdüse 3.12.1 Spritzdüse entfernen 34 Serviceanleitung SIPLACE Glue Feeder Nadeldüse ND6150, Art ikel-Nr. 03094182-xx Benötigte Werkzeuge und Hilfsmittel ▪ Heizungssc hlüssel (am Glue Feede r) ▪ Ein…
Ersatzteiletausch
3.11.2 Kartuschenrohr montieren Spritzdüse
Serviceanleitung SIPLACE Glue Feeder 33
3.12
3.12 Spritzdüse
Spritzdüse
Benötigtes Ersatzteil
Flachdüse FD6100, Artikel-Nr. 03094220-xx

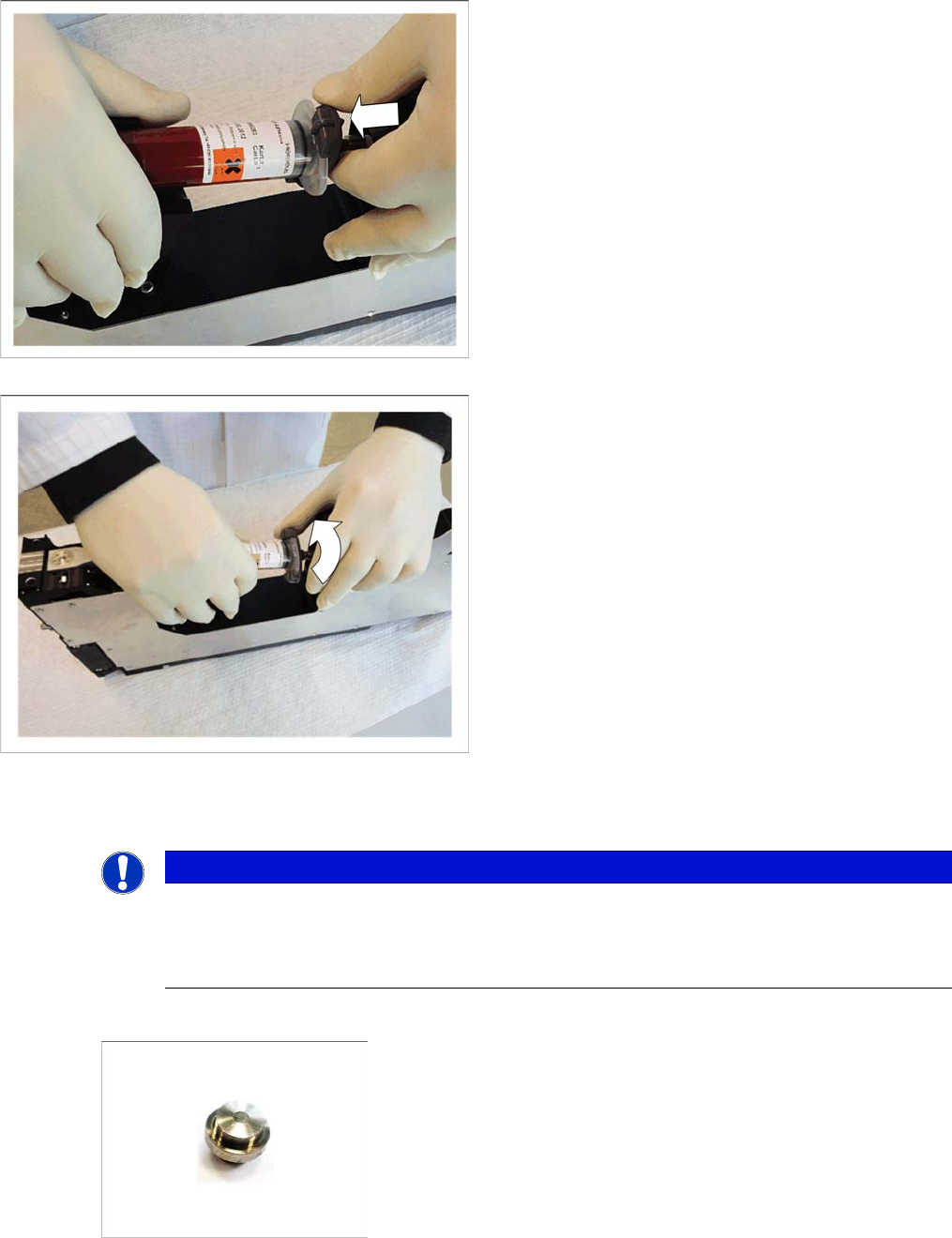

► Setzen Sie den Kartuschenadapter an den geraden
Stellen von hinten auf die Kartusche und drücken Sie
ihn bis zum Anschlag an.
► Drehen Sie den Kartuschenadapter im Uhrzeigersinn
bis zum Anschlag zu.
HINWEIS
Flachdüse und Nadeldüse
Die Glue Feeder können - je nach Einsatzzweck - mit einer Flachdüse oder einer Nadeldüse
verwendet werden. Der Austauschvorgang ist bei beiden Düsentypen identisch und wird im
Folgenden am Beispiel einer Flachdüse abgebildet.
Ersatzteiletausch
Spritzdüse 3.12.1 Spritzdüse entfernen
34 Serviceanleitung SIPLACE Glue Feeder
Nadeldüse ND6150, Artikel-Nr. 03094182-xx
Benötigte Werkzeuge und Hilfsmittel
▪ Heizungsschlüssel (am Glue Feeder)
▪ Einwegschutzhandschuhe
3.12.1
3.12.1 Spritzdüse entfernen
Spritzdüse entfernen
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
► Ziehen Sie den Heizungsstecker von der
Düsenheizung.

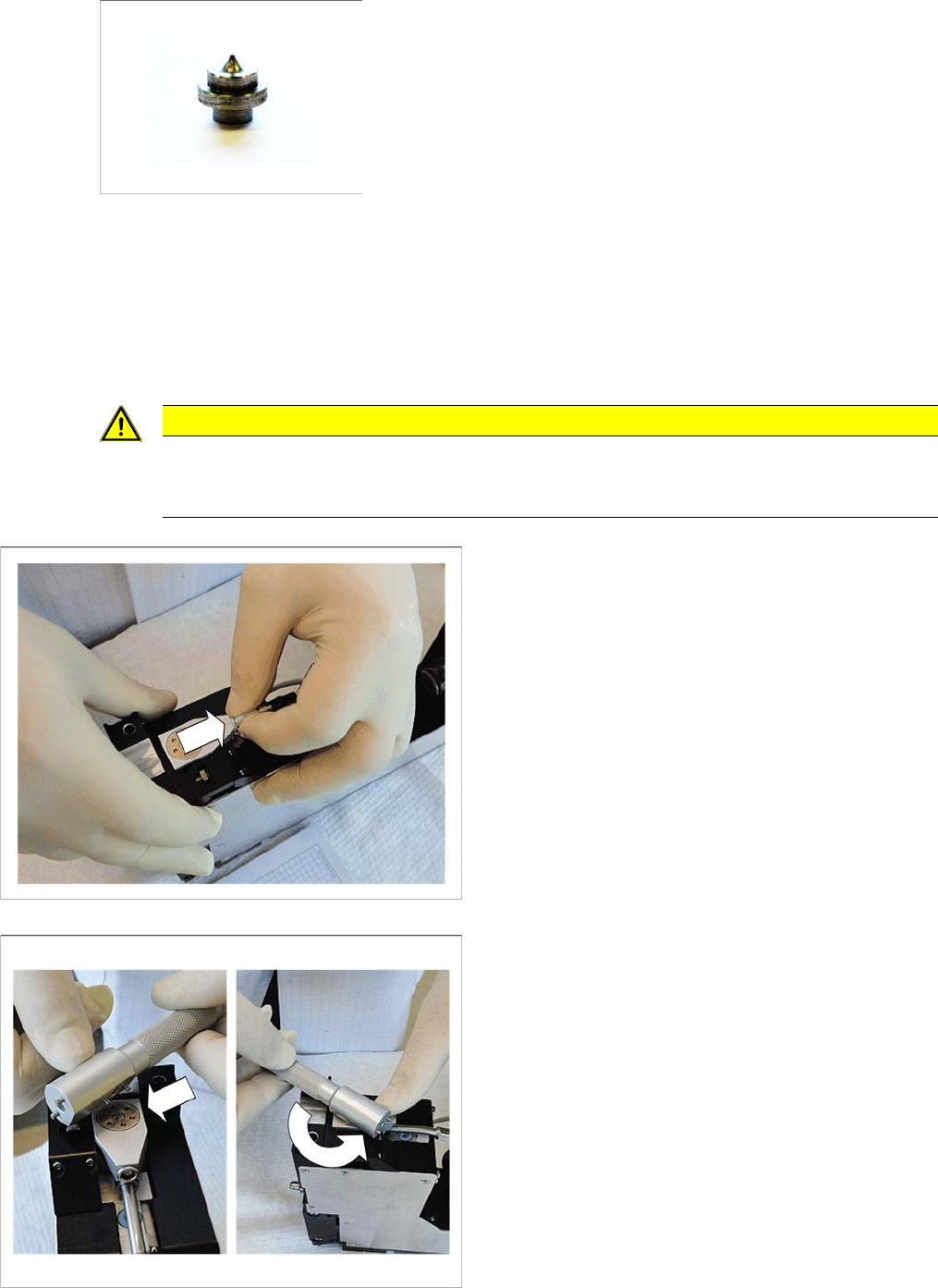

► Setzen Sie die beiden Zapfen des Spezialwerkzeugs
in zwei Löcher in der Überwurfmutter.
► Lösen Sie die Überwurfmutter gegen den Uhrzeiger-
sinn.
► Entfernen Sie die Überwurfmutter.
Ersatzteiletausch
3.12.2 Spritzdüse montieren Spritzdüse
Serviceanleitung SIPLACE Glue Feeder 35
3.12.2
3.12.2 Spritzdüse montieren
Spritzdüse montieren
► Entfernen Sie die Düsenheizung.
► Heben Sie die Flachdüse vom Jet-Block (Ersatzflui-
dik).
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
► Legen Sie die Flachdüse mittig auf das Gewinde des
Jet-Blocks (Ersatzfluidik).
