Ersatzteiletausch Spritzdüse 3.12.2 Spritzdüse montieren 36 Serviceanleitung SIPLACE Glue Feeder ► Setzen Sie die Düsenheizung auf den Jet-Block und richten Sie diese gerade am Kartuschenrohr aus. ► Legen Sie die Überwur…
Ersatzteiletausch
3.12.2 Spritzdüse montieren Spritzdüse
Serviceanleitung SIPLACE Glue Feeder 35
3.12.2
3.12.2 Spritzdüse montieren
Spritzdüse montieren

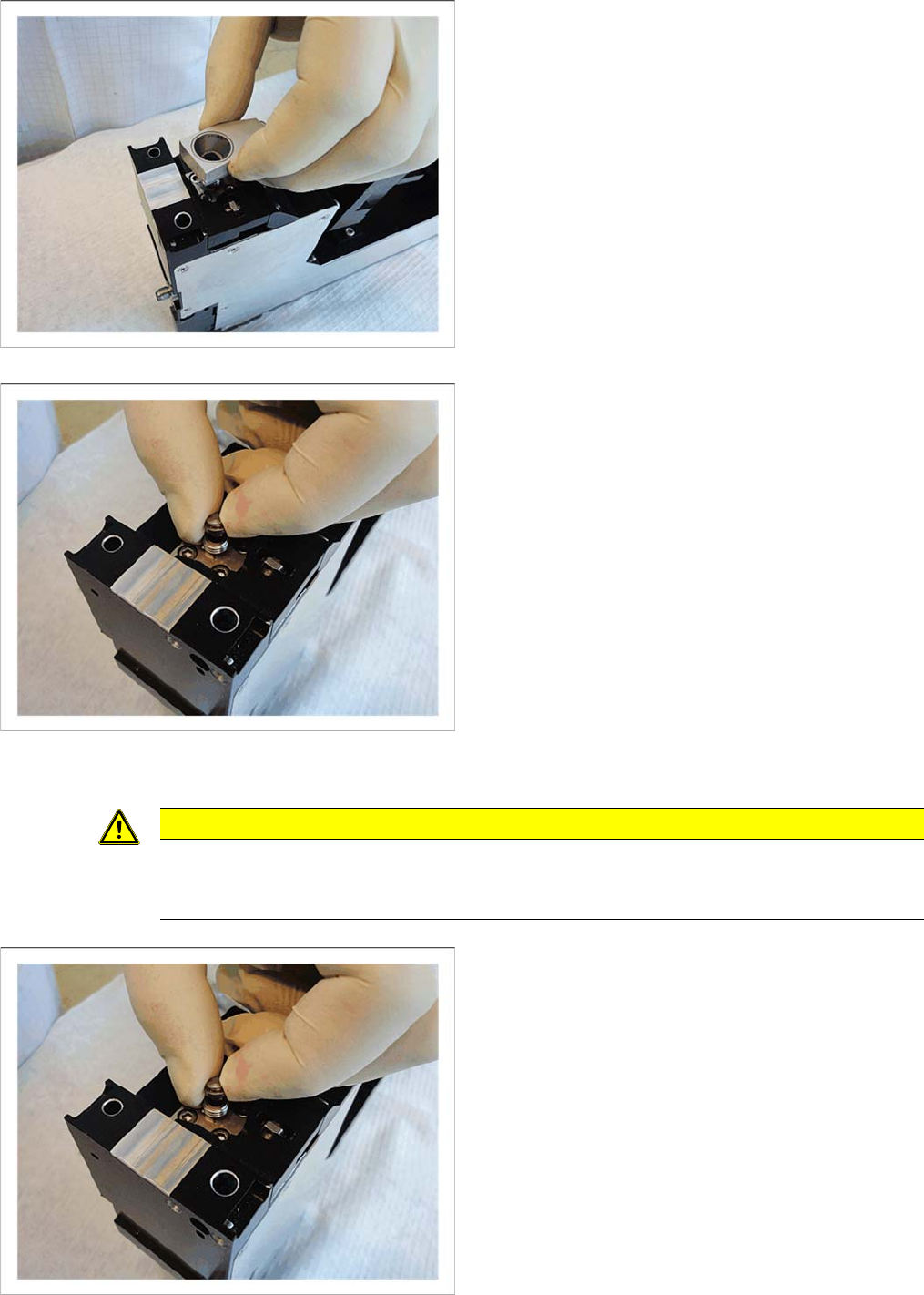

► Entfernen Sie die Düsenheizung.
► Heben Sie die Flachdüse vom Jet-Block (Ersatzflui-
dik).
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
► Legen Sie die Flachdüse mittig auf das Gewinde des
Jet-Blocks (Ersatzfluidik).
Ersatzteiletausch
Spritzdüse 3.12.2 Spritzdüse montieren
36 Serviceanleitung SIPLACE Glue Feeder
► Setzen Sie die Düsenheizung auf den Jet-Block und
richten Sie diese gerade am Kartuschenrohr aus.
► Legen Sie die Überwurfmutter über die Spritzdüse.
► Setzen Sie die beiden Zapfen des Spezialwerkzeugs
in zwei Löcher der Überwurfmutter.
► Drehen Sie die Überwurfmutter im Uhrzeigersinn
fest.
► Stecken Sie den Heizungsstecker bis zu Anschlag in
die Düsenheizung.
Ersatzteiletausch
3.13.1 Jet-Block entfernen Jet-Block (Ersatzfluidik)
Serviceanleitung SIPLACE Glue Feeder 37
3.13
3.13 Jet-Block (Ersatzfluidik)
Jet-Block (Ersatzfluidik)
Benötigtes Ersatzteil
Ersatzfluidik, Artikel-Nr. 03094177-xx
Benötigte Werkzeuge und Hilfsmittel
▪ Gabelschlüssel Größe 8
▪ Heizungsschlüssel (am Glue Feeder)
▪ Antistatik-Pinzette, Artikel-Nr. 00377394-01 (Wartungs-Kit)
▪ Inbusschlüssel Größe 2,5
▪ Einwegschutzhandschuhe
▪ 2 O-Ringe Stössel
▪ Fett (Barrieta L55/3)
3.13.1
3.13.1 Jet-Block entfernen
Jet-Block entfernen
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
► Entfernen Sie die Kartusche, die Düsenheizung und
das Kartuschenrohr (siehe "3.11.1 Kartuschenrohr
entfernen" [ ➙ 27])
► Heben Sie die Spritzdüse vom Jet-Block.
