Ersatzteiletausch
Führungsbuchse 3.14.1 Führungsbuchse und Aktor-O-Ring entfernen
42 Serviceanleitung SIPLACE Glue Feeder
► Reinigen Sie den Jet-Stößel noch einmal mit einem
Reinigungstuch und etwas Kleberentferner.
► Setzen Sie das Stößel-Service-Werkzeug senkrecht
von oben auf den Jet-Stößel.
► Drehen Sie das Stößel-Service-Werkzeug im Uhrzei-
gersinn fest.
► Ziehen Sie das Stößel-Service-Werkzeug samt Jet-
Stößel senkrecht nach oben.
► Lösen Sie das das Stößel-Service-Werkzeug gegen
den Uhrzeigersinn.
► Heben Sie die Führungsbuchse mit der Pinzette
senkrecht nach oben vom Jet-Stößel.
Ersatzteiletausch
3.14.2 Aktor-Oring und Führungsbuchse einsetzen Führungsbuchse
Serviceanleitung SIPLACE Glue Feeder 43
3.14.2
3.14.2 Aktor-Oring und Führungsbuchse einsetzen
Aktor-Oring und Führungsbuchse einsetzen

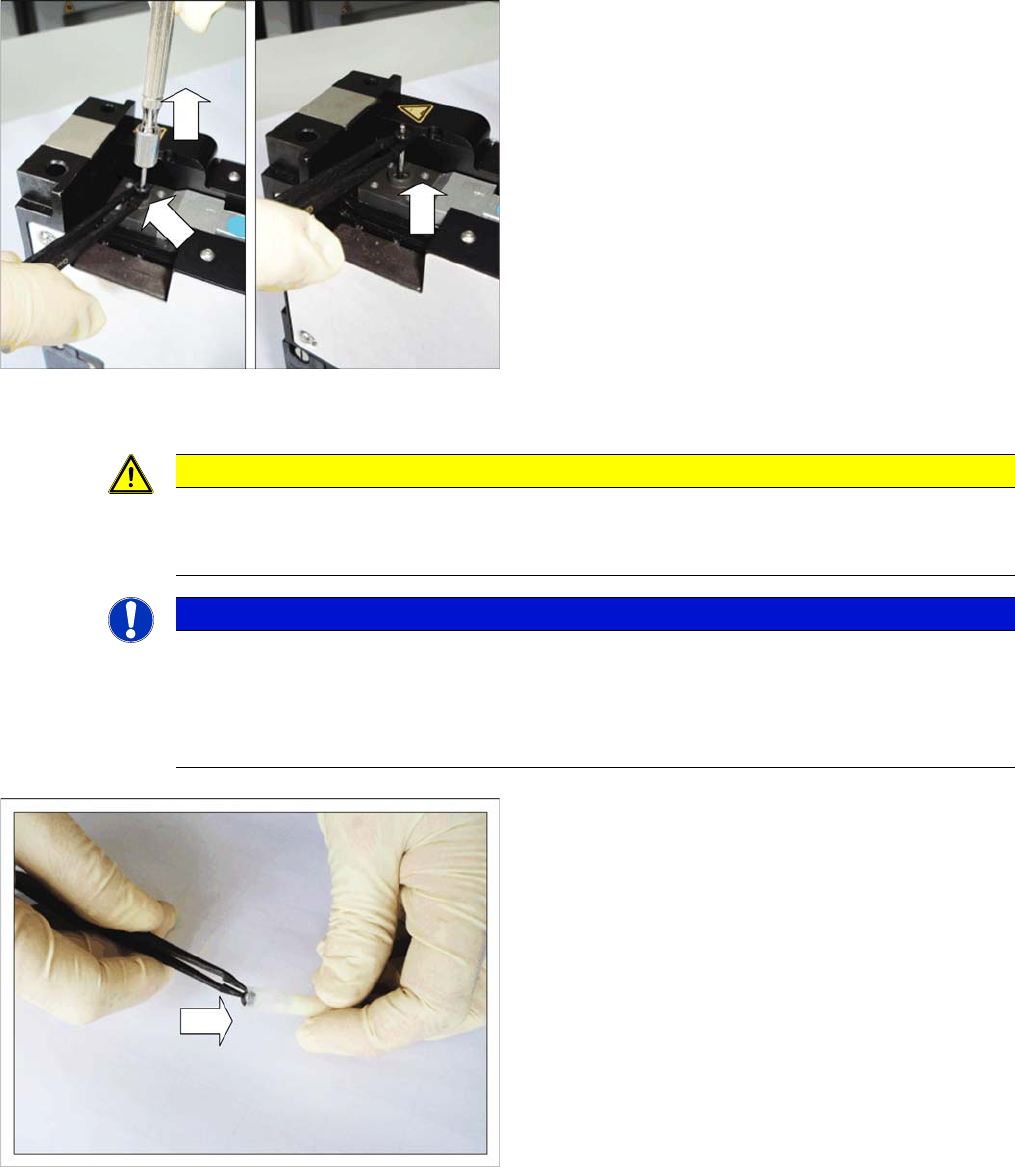

► Setzen Sie das Stößel-Service-Werkzeug erneut
senkrecht von oben auf den Jet-Stößel.
► Drehen Sie das Stößel-Service-Werkzeug im Uhrzei-
gersinn fest.
► Ziehen Sie das Stößel-Service-Werkzeug samt Jet-
Stößel senkrecht nach oben.
► Halten Sie den Aktor-O-Ring mit der Antistatik-Pin-
zette fest.
► Lösen Sie das das Stößel-Service-Werkzeug gegen
den Uhrzeigersinn.
► Heben Sie den Aktor-O-Ring mit der Antistatik-Pin-
zette senkrecht nach oben vom Jet-Stößel.
VORSICHT
Giftige Gefahrenstoffe
Um den direkten Kontakt mit dem Kleber zu vermeiden, müssen Sie während dieser Arbeiten
Schutzhandschuhe tragen.
HINWEIS
O-Ring austauschen
Beschädigte O-Ringe können die gewünschte Abdichtfunktion nicht mehr erfüllen. Als Folge
kann der am Jet-Ventil benötigte Druck nicht mehr im vollen Umfang erzeugt werden. Aus die-
sem Grund empfehlen wir, beim Auswechseln der Führungsbuchse den Aktor-O-Ring eben-
falls auszutauschen.
► Benetzen Sie den Aktor-O-Ring mit etwas Fett für O-
Ring NBR innen (Spezialfett für Aktor-O-Ringe).
Ersatzteiletausch
Führungsbuchse 3.14.2 Aktor-Oring und Führungsbuchse einsetzen
44 Serviceanleitung SIPLACE Glue Feeder

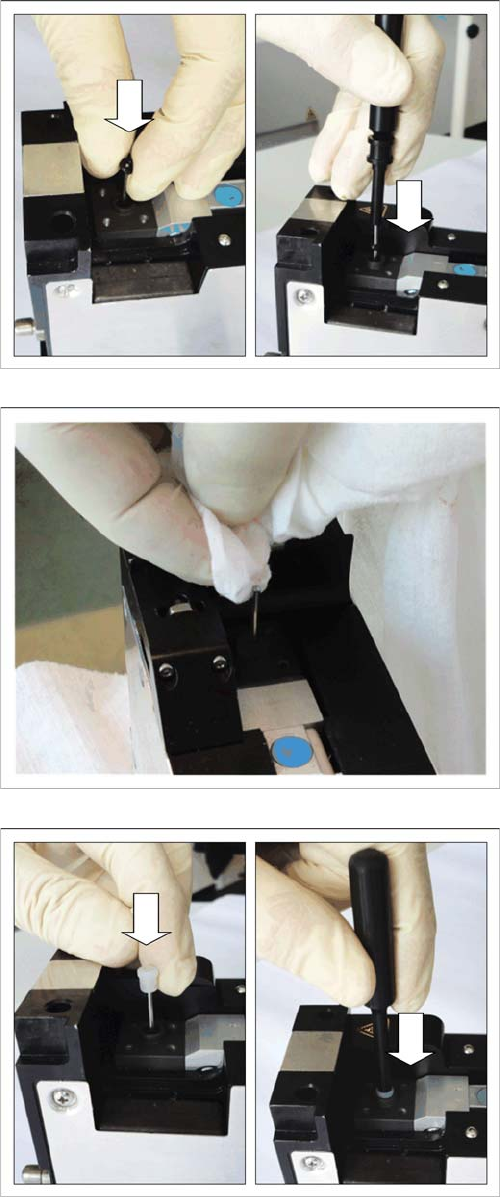

► Setzen Sie den Aktor-O-Ring von oben auf den Jet-
Stößel.
► Setzen Sie das O-Ring-Service-Werkzeug senkrecht
von oben auf den Jet-Stößel und schieben Sie den
Aktor-O-Ring bis zum Anschlag über den Jet-Stößel.
► Entfernen Sie das O-Ring-Service-Werkzeug.
► Reinigen Sie den Jet-Stößel mit einem Reinigungs-
tuch.
► Setzen Sie die Führungsbuchse von oben auf den
Jet-Stößel.
► Setzen Sie das O-Ring-Service-Werkzeug senkrecht
von oben auf den Jet-Stößel und schieben Sie die
Führungsbuchse bis zum Anschlag über den Jet-
Stößel.
► Entfernen Sie das O-Ring-Service-Werkzeug.
► Montieren Sie den Jet-Block (siehe "3.13.2 Jet-Block
montieren" [ ➙ 38]).
► Montieren Sie das Kartuschenrohr, die
Düsenheizung und die Kartusche (siehe "3.11.2 Kar-
tuschenrohr montieren" [ ➙ 30])
