Ersatzteiletausch Jet-Ventil P-DOT 3.15.2 Jet-Ventil P-DOT montieren 50 Serviceanleitung SIPLACE Glue Feeder ► Richten Sie das Kartusche nrohr mittig gerade nach hinten aus, damit die Kartusche korrekt ange - schraubt we…
Ersatzteiletausch
3.15.2 Jet-Ventil P-DOT montieren Jet-Ventil P-DOT
Serviceanleitung SIPLACE Glue Feeder 49
3.15.2
3.15.2 Jet-Ventil P-DOT montieren
Jet-Ventil P-DOT montieren

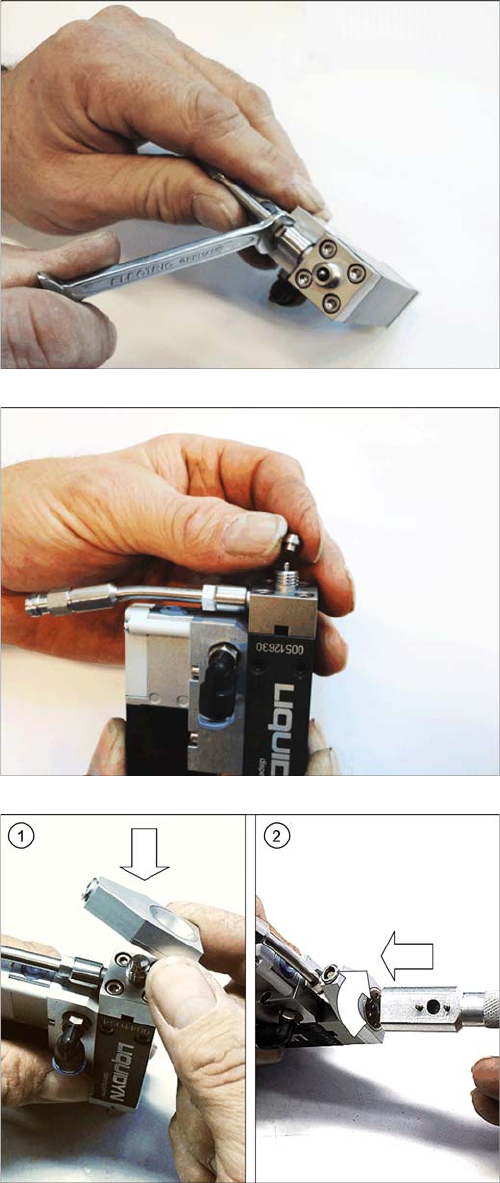

► Entfernen Sie die Spritzdüse von Jet-Block.
► Lösen Sie den Schraubverschluss mit Hilfe eines
8 mm Gabelschlüssels.
► Entfernen Sie das Kartuschenrohr.
► Setzen Sie das Kartuschenrohr von hinten an das
Gewinde des Jet-Blocks.
► Befestigen Sie das Kartuschenrohr im Uhrzeigersinn
leicht mit einem Gabelschlüssel Größe 8.
Ersatzteiletausch
Jet-Ventil P-DOT 3.15.2 Jet-Ventil P-DOT montieren
50 Serviceanleitung SIPLACE Glue Feeder
► Richten Sie das Kartuschenrohr mittig gerade nach
hinten aus, damit die Kartusche korrekt ange-
schraubt werden kann.
► Fixieren Sie das Kartuschenrohr mit einer Hand in
dieser Position und drehen Sie den Verschluss fest.
► Setzen Sie die Spritzdüse oben auf den Jet-Block.
► Setzen Sie die Düsenheizung auf den Jet-Block und
richten Sie diese gerade am Zuführror aus. (1)
► Setzen Sie die Überwurfmutter in die Düsenheizung
ein und ziehen Sie diese fest. (2) Verwenden Sie
hierzu den Heizungsschlüssel.
Ersatzteiletausch
3.15.2 Jet-Ventil P-DOT montieren Jet-Ventil P-DOT
Serviceanleitung SIPLACE Glue Feeder 51
► Stecken Sie den Stecker der Stromversorgng unten
an das Jet-Ventil. (1)
► Befestigen Sie die Stromversorgung mit der gekenn-
zeichneten Schraube am Jet-Ventil. (2) Verwenden
Sie dazu einen Kreuzschlitzschraubendreher.
► Heben Sie das Jet-Ventil wie abgebildet in den Glue
Feeder.
► Benetzen Sie die Spitzen der beiden Schrauben mit
LOCTITE 243.
► Befestigen Sie das Jet-Ventil locker mit den beiden
gekennzeichneten Schrauben am Rahmen. Verwen-
den Sie hierzu einen Inbusschlüssel Größe 2,5
