Ersatzteiletausch Jet-Ventil P-DOT 3.15.2 Jet-Ventil P-DOT montieren 52 Serviceanleitung SIPLACE Glue Feeder ► Richten Sie das Jet-Ventil aus. Die rechte Seite des Je t-Ventils muss bünd ig am Rahmen anliegen. Die Dü se …
Ersatzteiletausch
3.15.2 Jet-Ventil P-DOT montieren Jet-Ventil P-DOT
Serviceanleitung SIPLACE Glue Feeder 51

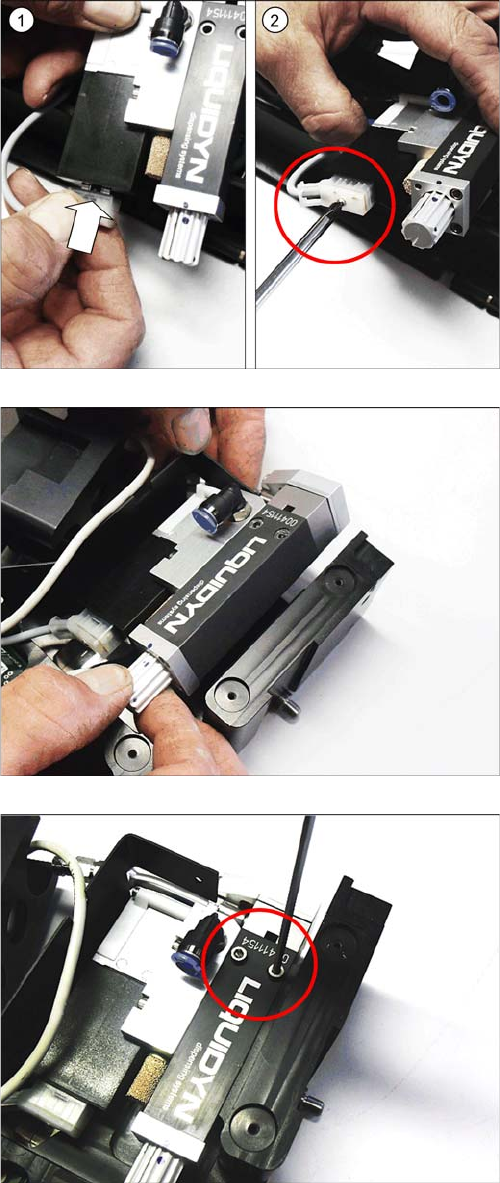

► Stecken Sie den Stecker der Stromversorgng unten
an das Jet-Ventil. (1)
► Befestigen Sie die Stromversorgung mit der gekenn-
zeichneten Schraube am Jet-Ventil. (2) Verwenden
Sie dazu einen Kreuzschlitzschraubendreher.
► Heben Sie das Jet-Ventil wie abgebildet in den Glue
Feeder.
► Benetzen Sie die Spitzen der beiden Schrauben mit
LOCTITE 243.
► Befestigen Sie das Jet-Ventil locker mit den beiden
gekennzeichneten Schrauben am Rahmen. Verwen-
den Sie hierzu einen Inbusschlüssel Größe 2,5
Ersatzteiletausch
Jet-Ventil P-DOT 3.15.2 Jet-Ventil P-DOT montieren
52 Serviceanleitung SIPLACE Glue Feeder

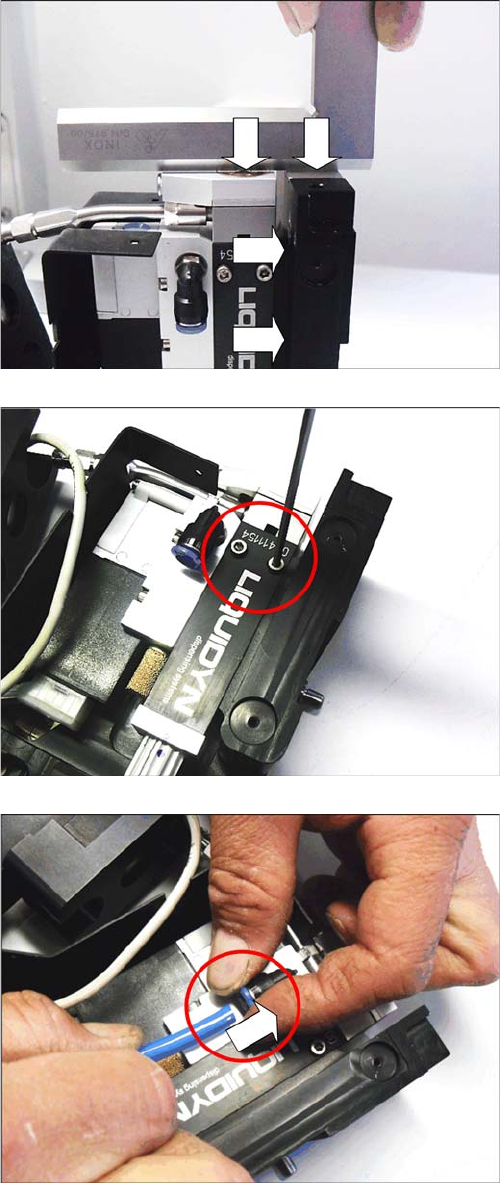

► Richten Sie das Jet-Ventil aus.
Die rechte Seite des Jet-Ventils muss bündig am
Rahmen anliegen.
Die Düse muss sich auf gleicher Höhe befinden mit
dem Referenzblättchen vorn am Glue Feeder.
► Wenn das Jet-Ventil korrekt ausgerichtet ist, ziehen
Sie die beiden Schrauben fest.
► Stecken Sie den Schlauch bis zum Anschlag in den
Druckluftanschluss.
Ersatzteiletausch
3.15.2 Jet-Ventil P-DOT montieren Jet-Ventil P-DOT
Serviceanleitung SIPLACE Glue Feeder 53

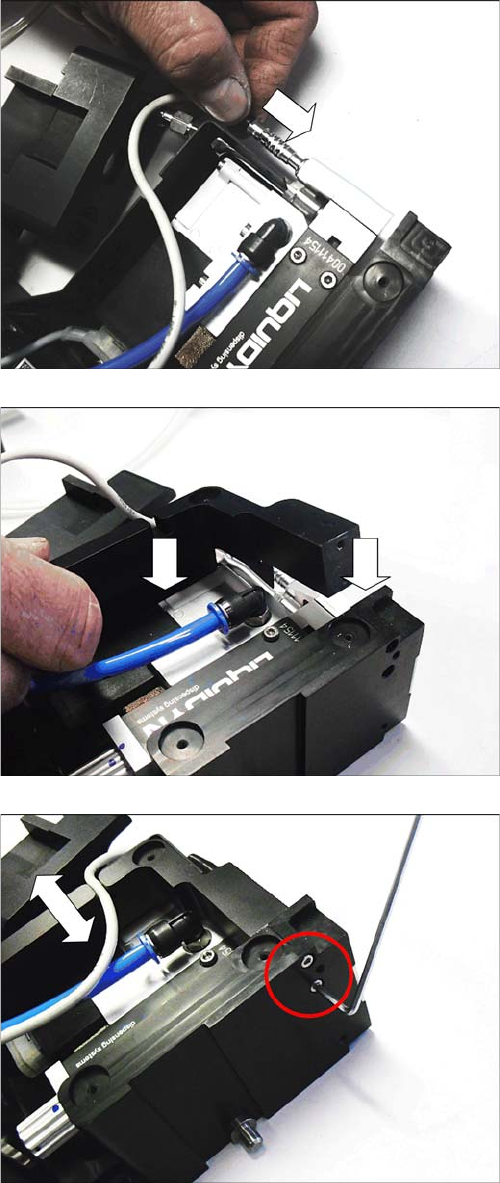

► Stecken Sie den Heizungsstecker bis zum Anschlag
in die Düsenheizung
► Setzen Sie den Befestigungsklotz wie abgebildet in
den Glue Feeder ein.
► Befestigen Sie den Befestigungsklotz mit den beiden
gekennzeichneten Schrauben oben am Rahmen.
Verwenden Sie hierzu einen Inbusschlüssel Größe 2.
► Verlegen Sie das Heizungskabel wie abgebildet in
der Nut des Befestigungsklotzes.
