Jet-Ventil P-DOT 3.15.3 Jet-Ventil P-DOT – Jet-Stößel einstellen
56 Serviceanleitung SIPLACE Glue Feeder
3.15.3.2
3.15.3.2 Jet-Stößel einstellen
Jet-Stößel einstellen
► Lösen Sie die Anschlussmutter entgegen dem Uhr-
zeigersinn vom Jet-Block. (1)
► Heben Sie das Messsystem senkrecht nach oben
vom Jet-Block. (2)
► Montieren Sie die Düsenheizung (siehe Abschnitt
"3.9.2 Düsenheizung montieren" [ ➙ 22]).
► Entfernen Sie die rechte Seitenabdeckung (siehe Ab-
schnitt "3.8.1 Rechte Seitenabdeckung entfernen"
[➙20]).
Die Einstellschraube (1) am Jet-Ventil ist mit einen
Sicherungsblech (2) gegen unbeabsichtigtes Verstellen
gesichert.
► Lösen Sie mit einem gekürzten Inbusschlüssel Gr.2
die Schraube, mit der das Sicherungsblech am Jet-
Ventil befestigt ist.
Ersatzteiletausch
3.15.3 Jet-Ventil P-DOT – Jet-Stößel einstellen Jet-Ventil P-DOT
Serviceanleitung SIPLACE Glue Feeder 57

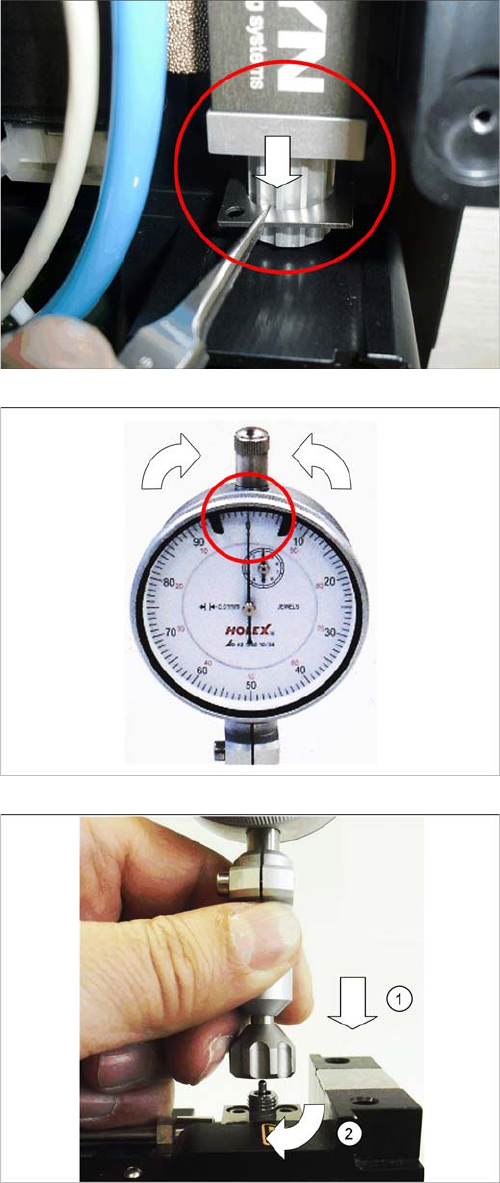

► Ziehen Sie das Sicherungsblech mit einer Pinzette
nach unten und anschließend unter der Einstell-
schraube heraus.
► Entfernen Sie die Düsenheizung (siehe Abschnitt
"3.9.1 Düsenheizung entfernen" [ ➙ 21]).
► Bevor Sie das Messsystem montieren, drehen Sie
den Einstellring des Messsystems in die Position,
dass der große Zeiger auf die 0 zeigt.
► Setzen Sie das Messsystem mit der Anschlussmutter
senkrecht von oben auf den Jet-Block. (1)
► Drehen Sie die Anschlussmutter im Uhrzeigersinn bis
zum Anschlag am Jet-Block fest. (2)
Ersatzteiletausch
Jet-Ventil P-DOT 3.15.3 Jet-Ventil P-DOT – Jet-Stößel einstellen
58 Serviceanleitung SIPLACE Glue Feeder

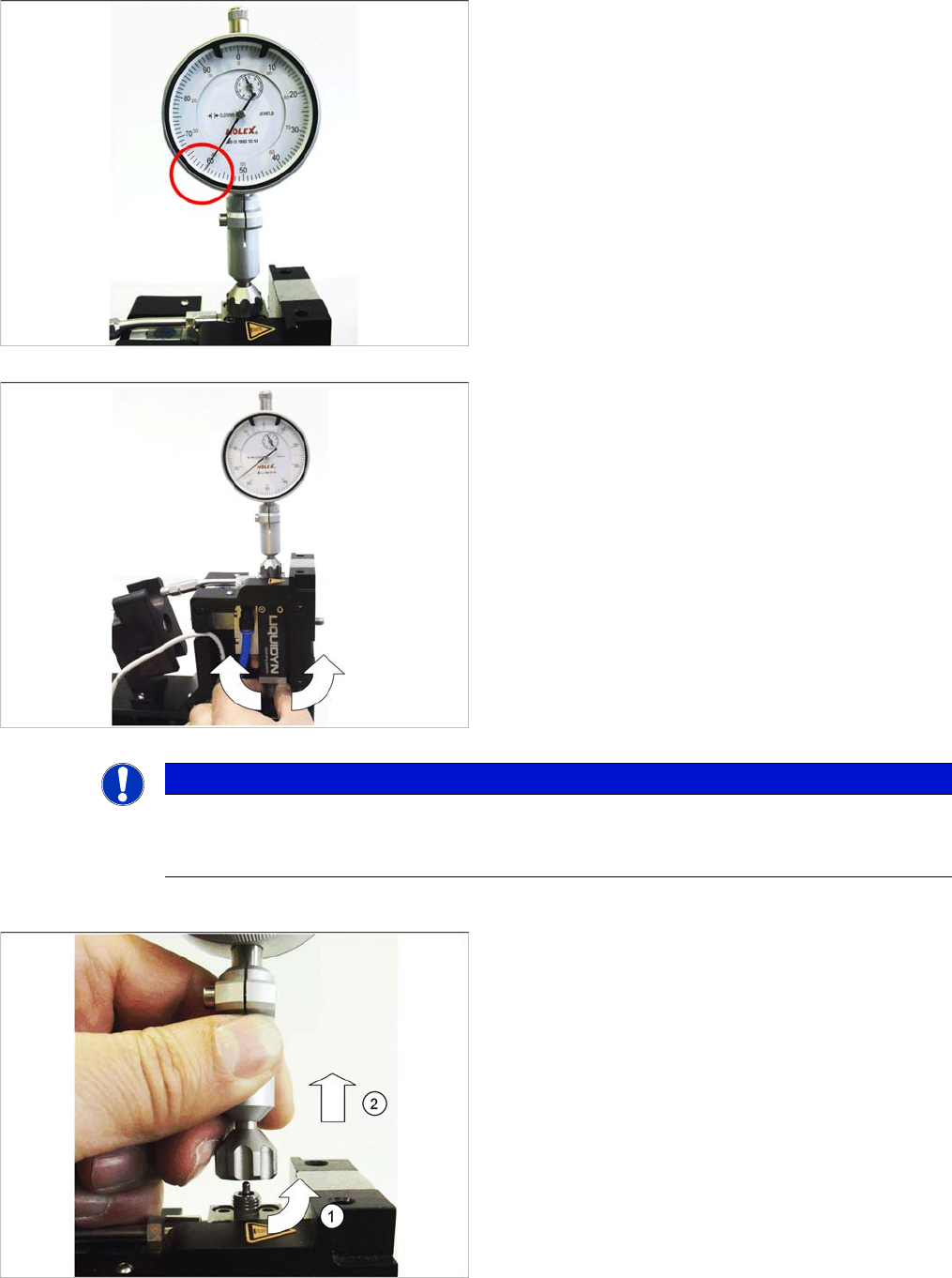

Der große Zeiger zeigt die aktuelle Einstellung des
Stößels an.
Durch Drehen des Einstellknopfs können sie die Höhe
des Jet-Stößels verändern. Am Messsystem sehen Sie
den jeweils eingestellten Wert.
► Stellen Sie den Standardwert von 0,6 mm Höhe ein.
Der Wert 0,6 mm entspricht 60N. Verändern sie den Wert
um 0,1 mm verändern sie die Federvorspannung ent-
sprechend um 10N.
Eine Jet-Stößel-Höhe von 0,8 mm entspricht dann 80N.
HINWEIS
Einstellungen
Beachten Sie auch die Hinweise über die Auswirkungen höher oder niedriger eingestellter Jet-
Stößel in der Bedienungsanleitung zum Glue Feeder (00197218-xx).
► Wenn Sie die Höhe des Jet-Stößels eingestellt ha-
ben, lösen Sie die Anschlussmutter entgegen dem
Uhrzeigersinn vom Jet-Block. (1)
► Heben Sie das Messsystem senkrecht nach oben
vom Jet-Block. (2)
► Montieren Sie die Düsenheizung (siehe Abschnitt
"3.9.2 Düsenheizung montieren" [ ➙ 22]).
