Ersatzteiletausch Manometer 3.17.1 Manometer (Dispenser) 64 Serviceanleitung SIPLACE Glue Feeder 3.17 3 . 1 7 M a n o m e t e r Manometer 3.17.1 3 . 1 7 . 1 M a n o m e t e r ( D is p e n s e r ) Manometer (Dispenser) Be…
Ersatzteiletausch
3.16.2 Druckregelventil (Cartridge) Druckregelventile
Serviceanleitung SIPLACE Glue Feeder 63
3.16.2.2
3.16.2.2 Druckregelventil (Cartridge) montieren
Druckregelventil (Cartridge) montieren

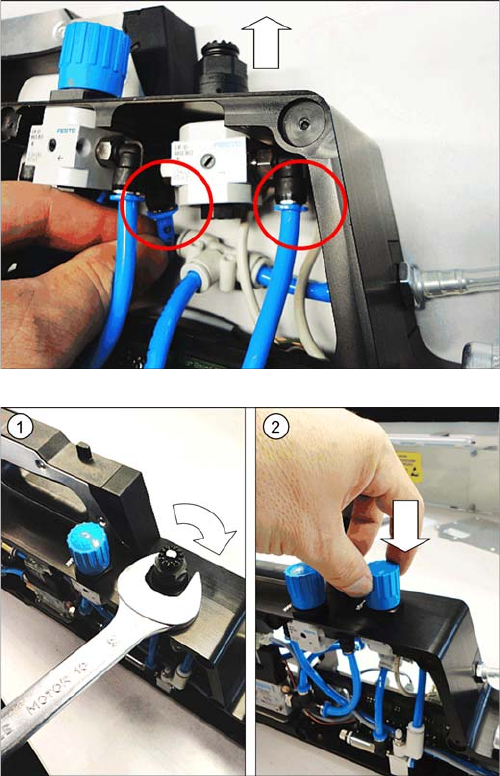

► Stecken Sie das Druckregelventil wie abgebildet von
unten in den Rahmen des Glue Feeders und richten
Sie es gerade aus.
► Schieben Sie die Schläuche bis zum Anschlag in die
Anschlüsse am Druckregelventil.
Achten Sie dabei auf die richtige Zuordnung.
► Befestigen Sie das Druckregelventil mit einer Mutter.
Verwenden Sie dazu einen Gabelschlüssel Größe
24. (1)
Halten Sie beim Befestigen der Mutter das Druckre-
gelventil fest, damit es sich nicht mitdreht.
► Stecken Sie den Deckel bis zum Anschlag auf das
Druckregelventil. (2)
► Befestigen Sie die rechte Seitenabdeckung (siehe
"3.8.2 Rechte Seitenabdeckung montieren" [ ➙ 20])
Ersatzteiletausch
Manometer 3.17.1 Manometer (Dispenser)
64 Serviceanleitung SIPLACE Glue Feeder
3.17
3.17 Manometer
Manometer
3.17.1
3.17.1 Manometer (Dispenser)
Manometer (Dispenser)
Benötigtes Ersatzteil
Manometer 4K8-10P kpl., Artikel-Nr. 03094559-xx
Benötigtes Werkzeug
▪ Kreuzschlitzschraubendreher
▪ Inbusschraubendreher Größe 1,5
▪ Gabelschlüssel Größe 7
▪ Gabelschlüssel Größe 11
▪ Gabelschlüssel Größe 14
3.17.1.1
3.17.1.1 Manometer (Dispenser) entfernen
Manometer (Dispenser) entfernen
► Entfernen Sie die rechte Seitenabdeckung (siehe
"3.8.1 Rechte Seitenabdeckung entfernen" [ ➙ 20]).
► Legen Sie den Glue Feeder vorsichtig auf die rechte
Seite.

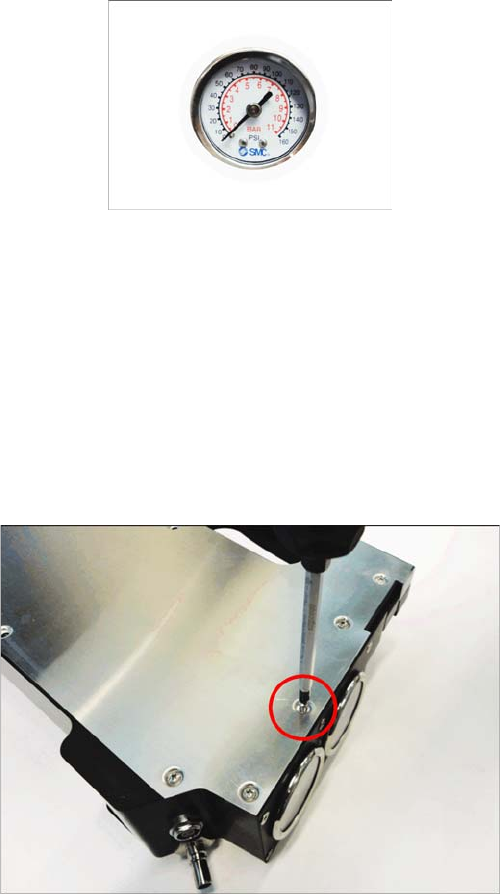

► Entfernen Sie die gekennzeichnete Kreuzschlitz-
schraube.
Ersatzteiletausch
3.17.1 Manometer (Dispenser) Manometer
Serviceanleitung SIPLACE Glue Feeder 65
► Markieren Sie den Schlauch, der an das obere Mano-
meter anschschlossen ist, mit einem Klebeband.
► Legen Sie den Glue Feeder vorsichtig auf die linke
Seite.
► Entfernen Sie die Schläuche aus dem oberen und
dem unteren Manometer.
► Entfernen Sie die 4 gekennzeichneten Schrauben.
Verwenden Sie dazu einen Inbusschlüssel Größe
1,5.
► Heben Sie das Blech mit den beiden Manometern
vorn aus dem Rahmen des Glue Feeders.
► Entfernen Sie die beiden gekennzeichneten Muttern.
Verwenden Sie dazu einen Gabelschlüssel Größe 7.
