Ersatzteiletausch
Manometer 3.17.1 Manometer (Dispenser)
66 Serviceanleitung SIPLACE Glue Feeder

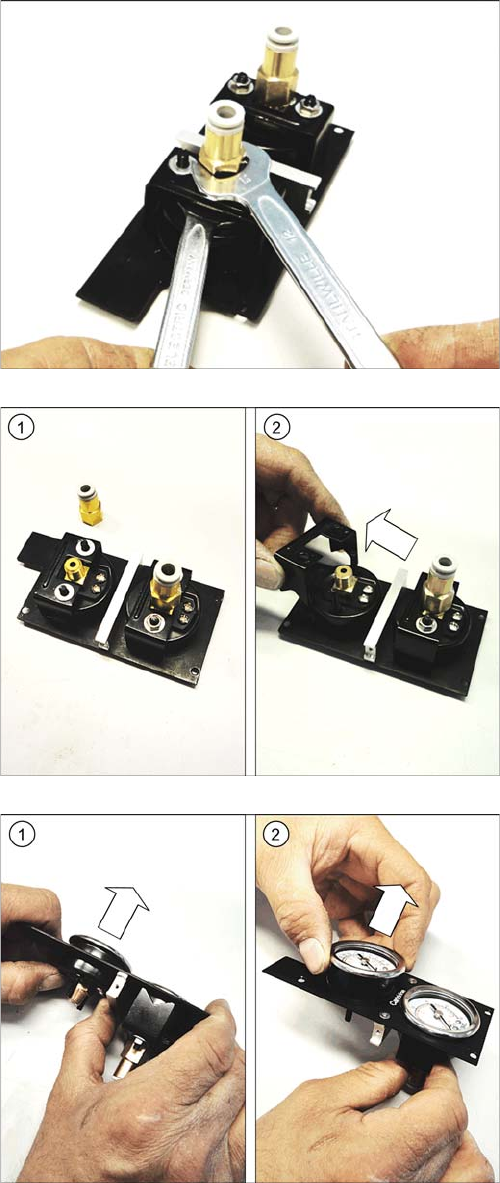

► Entfernen Sie die große Messingmutter mit dem ge-
raden Steckverbinder. Verwenden Sie hierzu zwei
Gabelschlüssel:
unten einen Gabelschlüssel Größe 14, um die
Schraube festzuhalten,
oben einen Gabelschlüssel Größe 11, um die Mes-
singmutter zu lösen.
► Wenn Sie die Messingmutter entfernt haben (1), zie-
hen Sie den Befestigungsbügel seitlich vom Mano-
meter ab. (2)
► Drücken Sie das Manometer vorsichtig ein Stück aus
dem Abdeckblech. (1)
► Ziehen Sie das Manometer vorsichtg das letzte Stück
aus dem Abdeckblech. (2)
Ersatzteiletausch
3.17.1 Manometer (Dispenser) Manometer
Serviceanleitung SIPLACE Glue Feeder 67
3.17.1.2
3.17.1.2 Manometer (Dispenser) montieren
Manometer (Dispenser) montieren

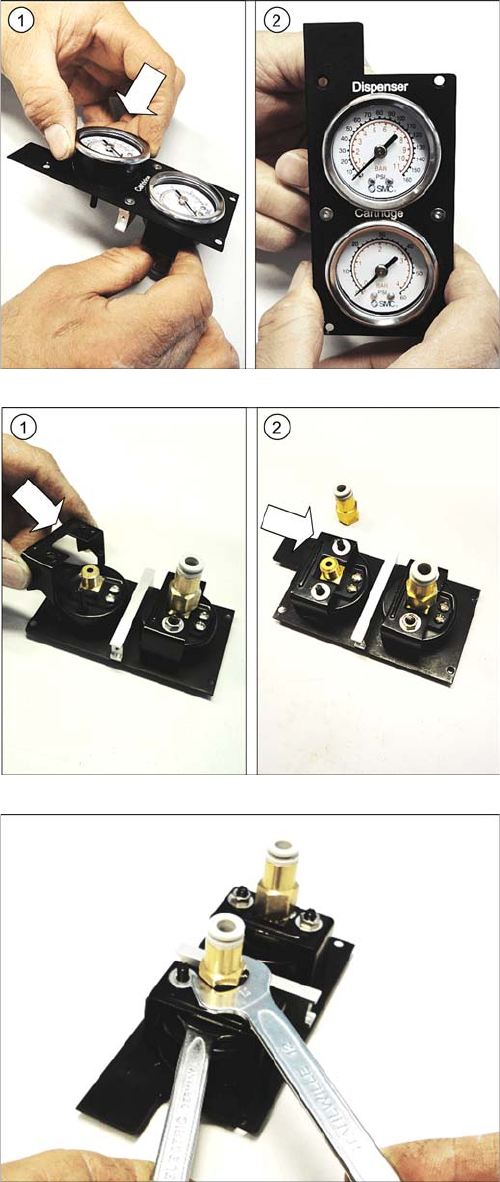

► Setzen Sie das Manometer vorsichtig bis zum An-
schlag in das Abdeckblech ein. (1)
► Richten Sie das Manometer senkrecht aus. (2)
► Schieben Sie den Befestigungsbügel von der Seite
auf das Manometer. (1)
► Schieben Sie den Befestigungsbügel bis zum An-
schlag vor und richten Sie ihn gerade aus. (2)
► Befestigen Sie die große Messingmutter mit dem ge-
raden Steckverbinder. Verwenden Sie hierzu zwei
Gabelschlüssel:
unten einen Gabelschlüssel Größe 14, um die
Schraube festzuhalten,
oben einen Gabelschlüssel Größe 11, um die Mes-
singmutter fest zu ziehen.
Ersatzteiletausch
Manometer 3.17.1 Manometer (Dispenser)
68 Serviceanleitung SIPLACE Glue Feeder

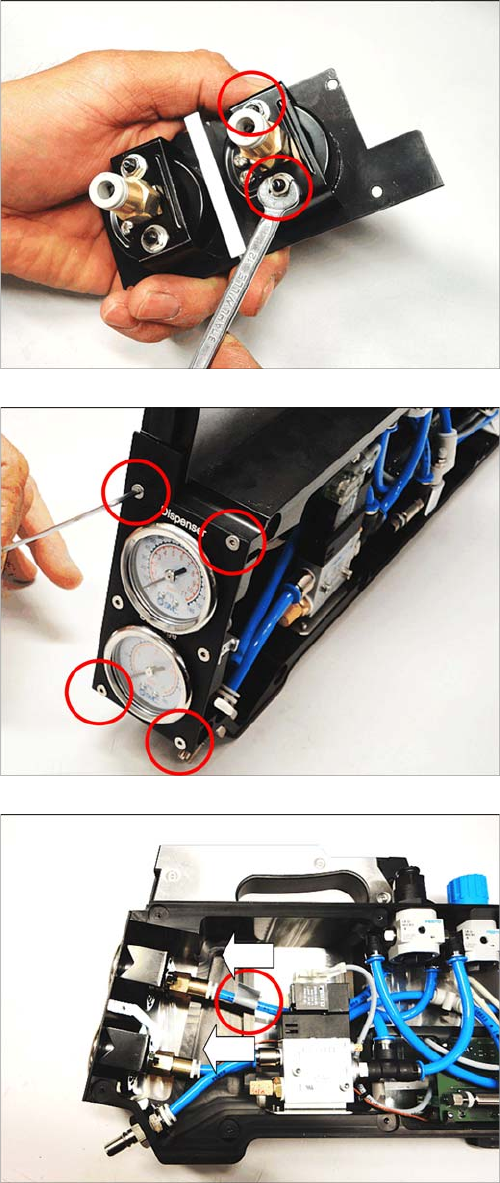

► Befestigen Sie den Befestigungsbügel mit den bei-
den gekennzeichneten Muttern. Verwenden Sie dazu
einen Gabelschlüssel Größe 7.
► Setzen Sie das Abdeckblech mit den beiden Mano-
metern vorn auf den Rahmen des Glue Feeders.
Achten Sie darauf, dass sich das Manometer (Dis-
penser) oben befindet.
► Befestigen Sie das Abdeckblech mit den 4 gekenn-
zeichneten Schrauben. Verwenden Sie dazu einen
Inbusschlüssel Größe 1,5.
► Legen Sie den Glue Feeder vorsichtig auf die linke
Seite.
► Schließen Sie den mit dem Klebeband markierten
Schlauch an das obere Manometer (Dispenser) an.
► Schließen Sie den anderen Schlauch an das untere
Manometer (Cartridge) an.
► Entfernen Sie das Klebeband vom Markierten
Schlauch.
