Ersatzteiletausch
3.17.1 Manometer (Dispenser) Manometer
Serviceanleitung SIPLACE Glue Feeder 67
3.17.1.2
3.17.1.2 Manometer (Dispenser) montieren
Manometer (Dispenser) montieren
► Setzen Sie das Manometer vorsichtig bis zum An-
schlag in das Abdeckblech ein. (1)
► Richten Sie das Manometer senkrecht aus. (2)
► Schieben Sie den Befestigungsbügel von der Seite
auf das Manometer. (1)
► Schieben Sie den Befestigungsbügel bis zum An-
schlag vor und richten Sie ihn gerade aus. (2)
► Befestigen Sie die große Messingmutter mit dem ge-
raden Steckverbinder. Verwenden Sie hierzu zwei
Gabelschlüssel:
unten einen Gabelschlüssel Größe 14, um die
Schraube festzuhalten,
oben einen Gabelschlüssel Größe 11, um die Mes-
singmutter fest zu ziehen.
Ersatzteiletausch
Manometer 3.17.1 Manometer (Dispenser)
68 Serviceanleitung SIPLACE Glue Feeder
► Befestigen Sie den Befestigungsbügel mit den bei-
den gekennzeichneten Muttern. Verwenden Sie dazu
einen Gabelschlüssel Größe 7.
► Setzen Sie das Abdeckblech mit den beiden Mano-
metern vorn auf den Rahmen des Glue Feeders.
Achten Sie darauf, dass sich das Manometer (Dis-
penser) oben befindet.
► Befestigen Sie das Abdeckblech mit den 4 gekenn-
zeichneten Schrauben. Verwenden Sie dazu einen
Inbusschlüssel Größe 1,5.
► Legen Sie den Glue Feeder vorsichtig auf die linke
Seite.
► Schließen Sie den mit dem Klebeband markierten
Schlauch an das obere Manometer (Dispenser) an.
► Schließen Sie den anderen Schlauch an das untere
Manometer (Cartridge) an.
► Entfernen Sie das Klebeband vom Markierten
Schlauch.
Ersatzteiletausch
3.17.2 Manometer (Cartridge) Manometer
Serviceanleitung SIPLACE Glue Feeder 69
3.17.2
3.17.2 Manometer (Cartridge)
Manometer (Cartridge)
Benötigtes Ersatzteil
Manometer 4K8-4P kpl., Artikel-Nr. 03094560-xx
Benötigtes Werkzeug
▪ Kreuzschlitzschraubendreher
▪ Inbusschraubendreher Größe 1,5
▪ Gabelschlüssel Größe 7
▪ Gabelschlüssel Größe 11
▪ Gabelschlüssel Größe 14
3.17.2.1
3.17.2.1 Manometer (Cartridge) entfernen
Manometer (Cartridge) entfernen
Das Entfernen des Manometer (Cartridge) wird auf die gleiche Weise durchgeführt wie das Entfernen
des Manometer (Dispenser), siehe "3.17.1.1 Manometer (Dispenser) entfernen" [ ➙ 63].
Einziger Unterschied:
Statt des oberen Manometers entfernen Sie jetzt das untere Manometer.
3.17.2.2
3.17.2.2 Manometer (Cartridge) montieren
Manometer (Cartridge) montieren
Das Montieren des Manometer (Cartridge) wird auf die gleiche Weise durchgeführt wie das Montieren
des Manometer (Dispenser), siehe "3.17.1.2 Manometer (Dispenser) montieren" [ ➙ 65].
Einziger Unterschied:
Statt des oberen Manometers montieren Sie jetzt das untere Manometer.
► Legen Sie den Glue Feeder vorsichtig auf die rechte
Seite.

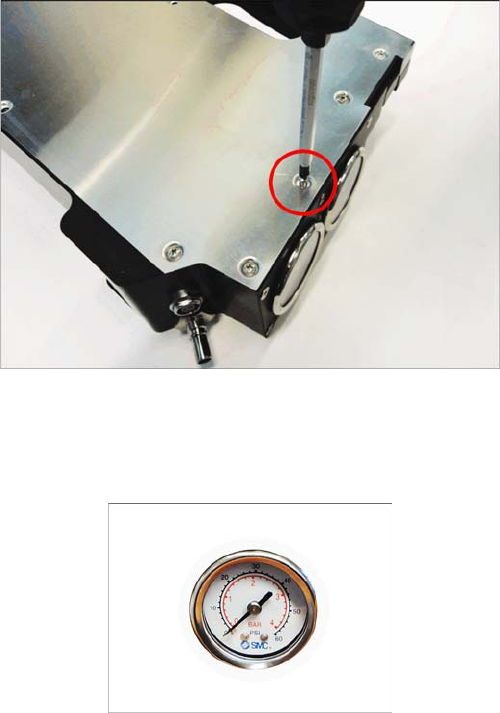

► Befestigen Sie die gekennzeichnete Schraube. Ver-
wenden Sie dazu einen Kreuzschlitzschraubendre-
her.
► Bestestigen Sie anschließend die rechte Seitenabde-
ckung (siehe "3.8.2 Rechte Seitenabdeckung montie-
ren" [ ➙ 20]).
