Ersatzteiletausch

Magnetventil 3.18.1 Magnetventil entfernen

70 Serviceanleitung SIPLACE Glue Feeder

3.18

3.18 Magnetventil

Magnetventil

Benötigtes Ersatzteil

Magnetventil CPE14-M1BH-3GL-QS-6, Artikel-Nr. 00385552-xx

Benötigtes Werkzeug

▪ Kreuzschlitzschraubendreher

▪ Inbusschraubendreher Größe 2,5

3.18.1

3.18.1 Magnetventil entfernen

Magnetventil entfernen

► Entfernen Sie die rechte Seitenabdeckung (siehe

"3.8.1 Rechte Seitenabdeckung entfernen" [ ➙ 20]).

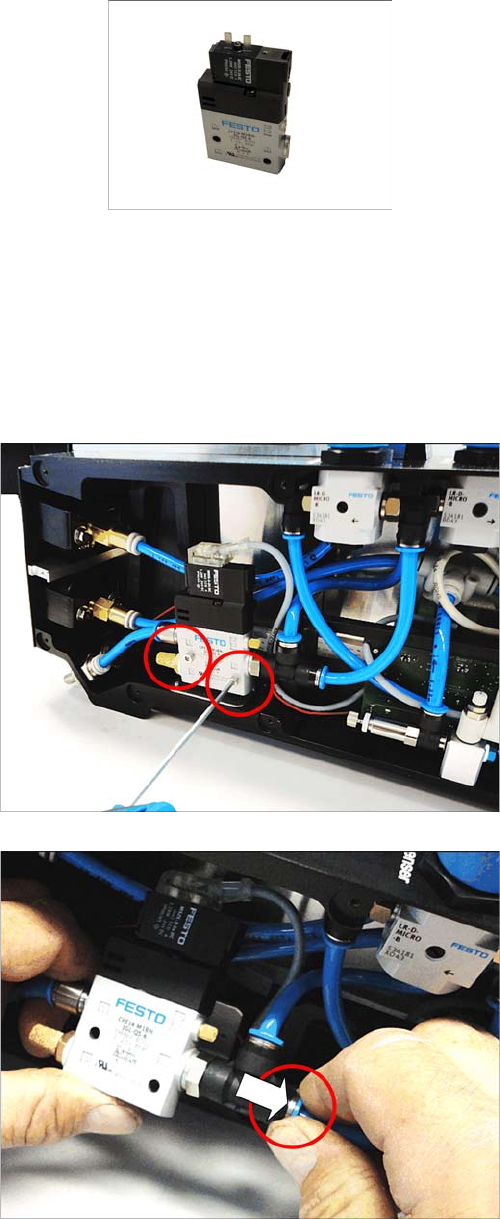

► Entfernen Sie die beiden Schrauben, mit denen das

Magnetventil am Rahmen befestigt ist. Verwenden

Sie hierzu einen Inbusschlüssel Größe 2,5.

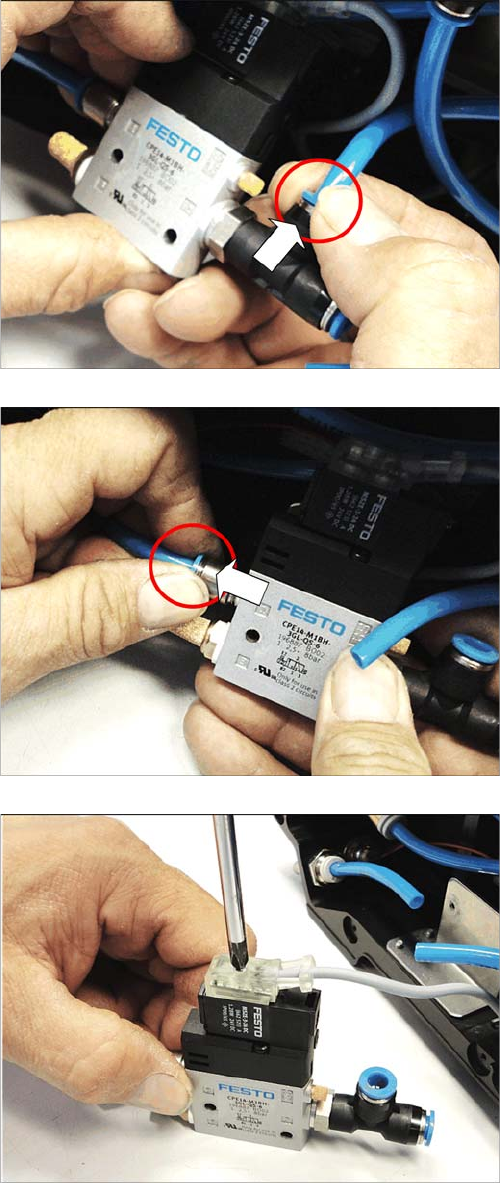

► Öffnen Sie den Verschluss und ziehen Sie den

Schlauch aus dem rechten Anschluss der T-Steck-

verschraubung.

Ersatzteiletausch

3.18.1 Magnetventil entfernen Magnetventil

Serviceanleitung SIPLACE Glue Feeder 71

► Öffnen Sie den Verschluss und ziehen Sie den

Schlauch aus dem oberen Anschluss der T-Steckver-

schraubung.

► Öffnen Sie den Verschluss und ziehen Sie den

Schlauch aus der Steckverschraubung an der linken

Seite des Magnetventils.

► Entfernen Sie die Schraube, mit der die Stromversor-

gung an das Magnetventil befestigt ist. Verwenden

Sie hierzu einen Kreuzschlitzschraubendreher.

Ersatzteiletausch

Magnetventil 3.18.2 Magnetventil montieren

72 Serviceanleitung SIPLACE Glue Feeder

3.18.2

3.18.2 Magnetventil montieren

Magnetventil montieren

► Ziehen Sie den Stecker vom Magnetventil ab.

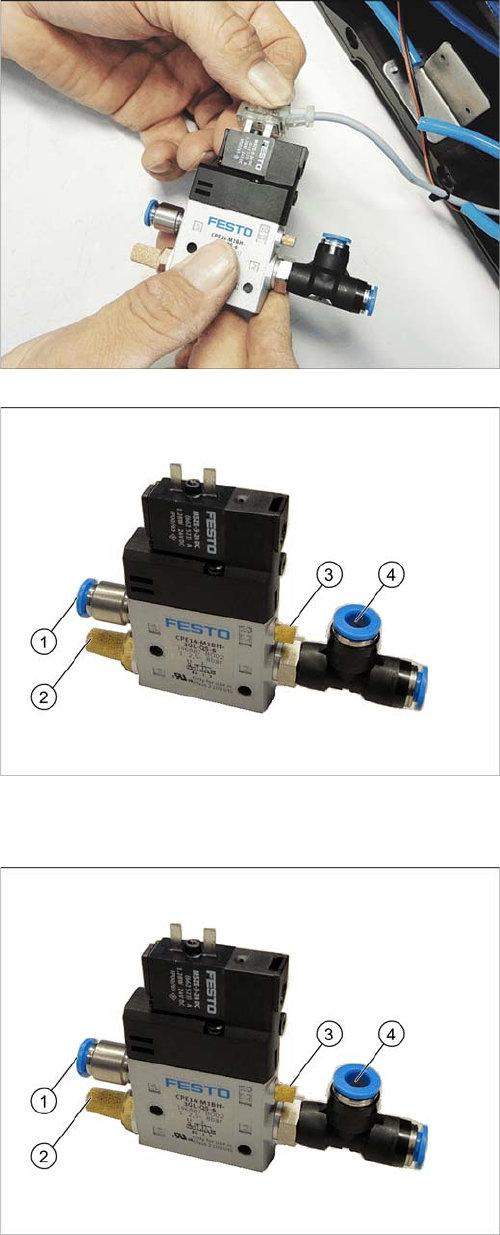

► Entfernen Sie die Steckverschraubung (1), die bei-

den Schalldämpfer (2, 3) und die T-

Steckverschraubung (4).

► Montieren Sie die Steckverschraubung (1), die bei-

den Schalldämpfer (2, 3) und die T-

Steckverschraubung (4).
