Ersatzteiletausch 3.20.2 Stecknippel-Schottversc hraubung montieren Stecknippe l-Sch ottverschraubung Serviceanleitung SIPLACE Glue Feeder 79 ► Stecken S ie das freie Ende des Schlauchs bis zum Anschlag in den Anschluss …
Ersatzteiletausch
Stecknippel-Schottverschraubung 3.20.2 Stecknippel-Schottverschraubung montieren
78 Serviceanleitung SIPLACE Glue Feeder
3.20.2
3.20.2 Stecknippel-Schottverschraubung montieren
Stecknippel-Schottverschraubung montieren

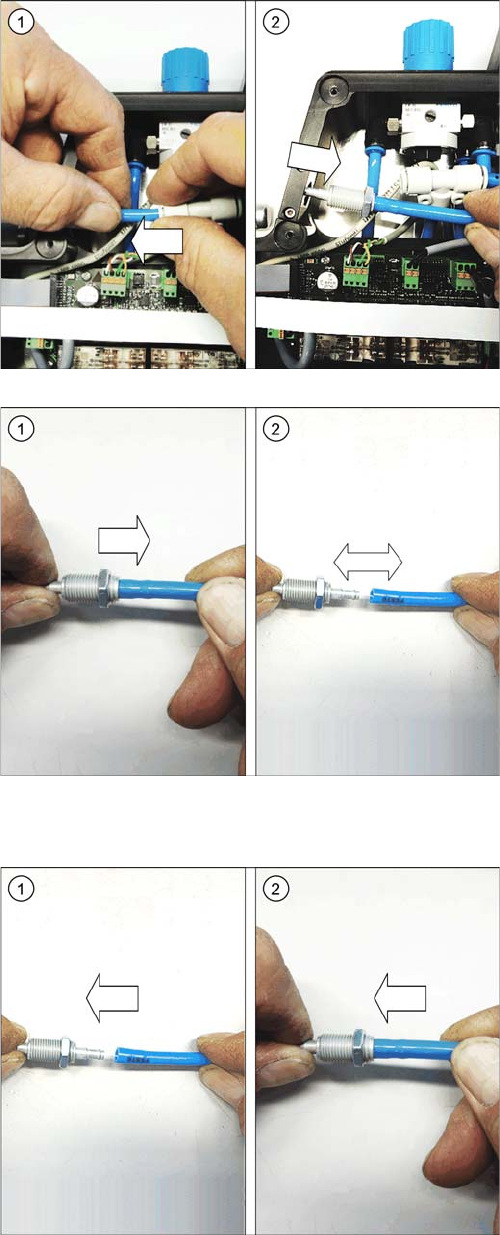

► Öffnen Sie den Verschluss der T-Steckverbindung
und ziehen Sie den Schlauch heraus. (1)
► Ziehen Sie den Stecknippel nach innen heraus. (2)
► Ziehen Sie den Schlauch vom Stecknippel ab.
► Stecken Sie den Schlauch auf den Stecknippel.
Ersatzteiletausch
3.20.2 Stecknippel-Schottverschraubung montieren Stecknippel-Schottverschraubung
Serviceanleitung SIPLACE Glue Feeder 79

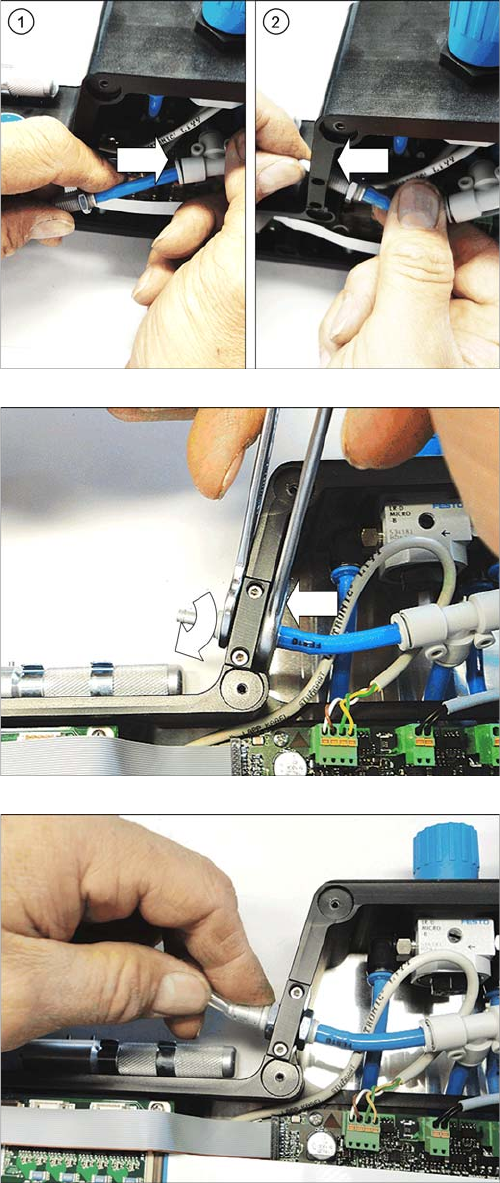

► Stecken Sie das freie Ende des Schlauchs bis zum
Anschlag in den Anschluss an der T-
Steckverbindung. (1)
► Stecken Sie den Stecknippel durch die Bohrung im
Rahmen. (2)
► Befestigen Sie den Stecknippel mit der äußeren Mut-
ter am Rahmen. Verwenden Sie hierzu 2
Gabelschlüssel Größe 13.
Halten Sie mit dem einen Gabelschlüssel die Mutter
an der Innenseite des Rahmens fest, damit sich diese
nicht mitdreht.
► Stecken Sie den Silikonschlauch, der zur Kartusche
führt, auf den Stecknippel.
► Befestigen Sie die linke Seitenabdeckung (siehe
"3.7.2 Linke Seitenabdeckung montieren" [ ➙ 19]).
Ersatzteiletausch
Kupplungsstecker 3.21.1 Kupplungsstecker entfernen
80 Serviceanleitung SIPLACE Glue Feeder
3.21
3.21 Kupplungsstecker
Kupplungsstecker

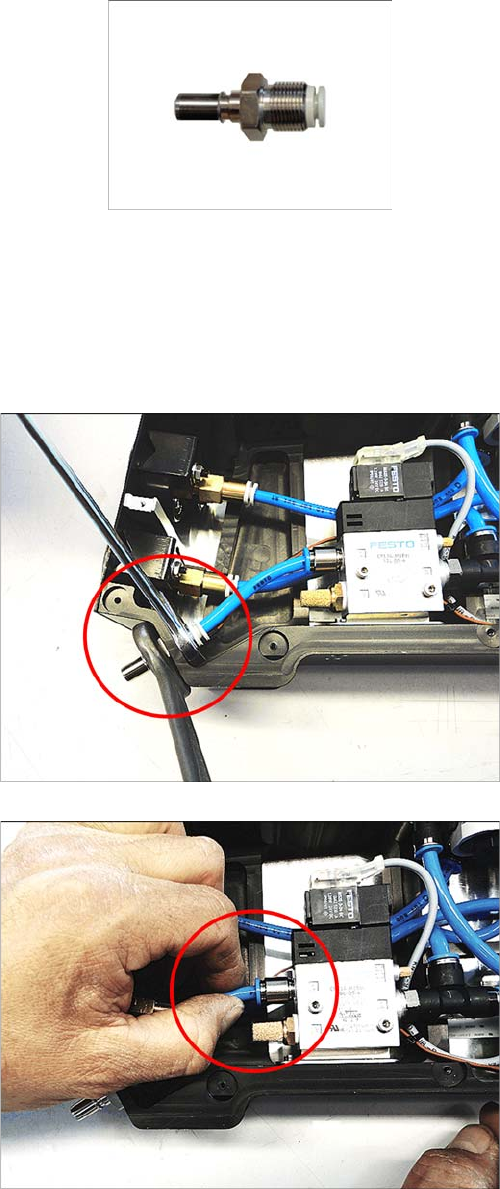

Benötigtes Ersatzteil
Kupplungsstecker KK3P-06E, Artikel-Nr. 03093200-xx
Benötigtes Werkzeug
▪ 2 Gabelschlüssel Größe 17
3.21.1
3.21.1 Kupplungsstecker entfernen
Kupplungsstecker entfernen
► Entfernen Sie die rechte Seitenabdeckung (siehe
"3.8.1 Rechte Seitenabdeckung entfernen" [ ➙ 20]).
► Legen Sie den Glue Feeder vorsichtig auf die linke
Seite.
► Lösen Sie die innere Mutter, mit der der Kupplungs-
stecker am Rahmen befestigt ist. Verwenden Sie
hierzu 2 Gabelschlüssel Größe 17.
Halten Sie mit dem einen Gabelschlüssel die Mutter
an der Außenseite des Rahmens fest, damit sich die-
se nicht mitdreht.
► Öffnen Sie den Verschluss der Steckverbindung am
Magnetventil und ziehen Sie den Schlauch heraus.
