Ersatzteiletausch
3.21.2 Kupplungsstecker montieren Kupplungsstecker
Serviceanleitung SIPLACE Glue Feeder 81
3.21.2
3.21.2 Kupplungsstecker montieren
Kupplungsstecker montieren

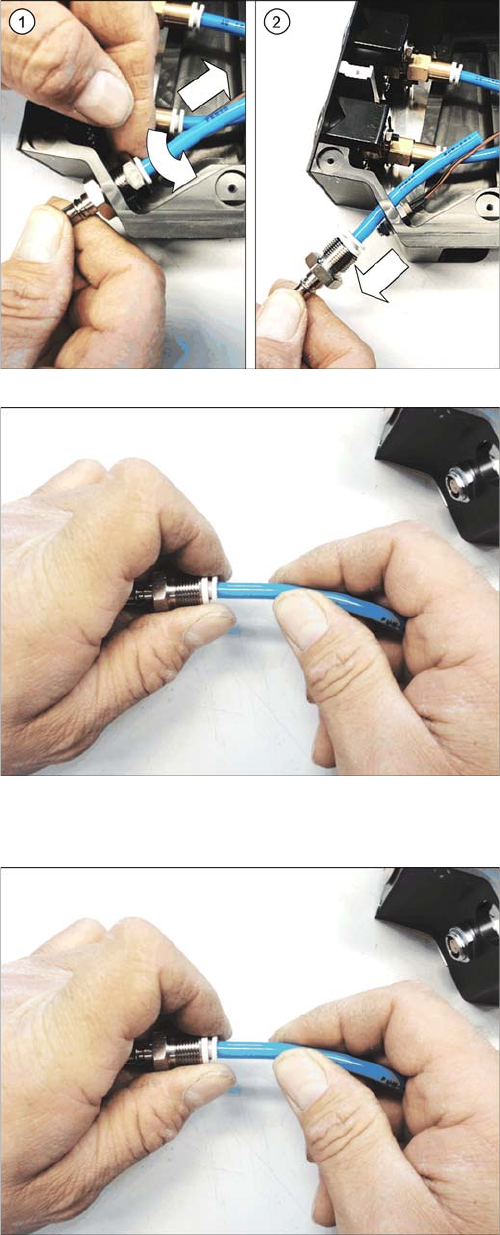

► Lösen Sie die innere Mutter vollständig und ziehen
Sie diese über den Schlauch ab. (1)
► Ziehen Sie den Kupplungsstecker samt Schlauch
aus dem Rahmen des Glue Feeders. (2)
► Öffnen Sie den Verschluss am Kupplungsstecker
und ziehen Sie den Schlauch heraus.
► Stecken Sie den Schlauch bis zum Anschlag in den
Verschluss am Kupplungsstecker.
Ersatzteiletausch
Kupplungsstecker 3.21.2 Kupplungsstecker montieren
82 Serviceanleitung SIPLACE Glue Feeder

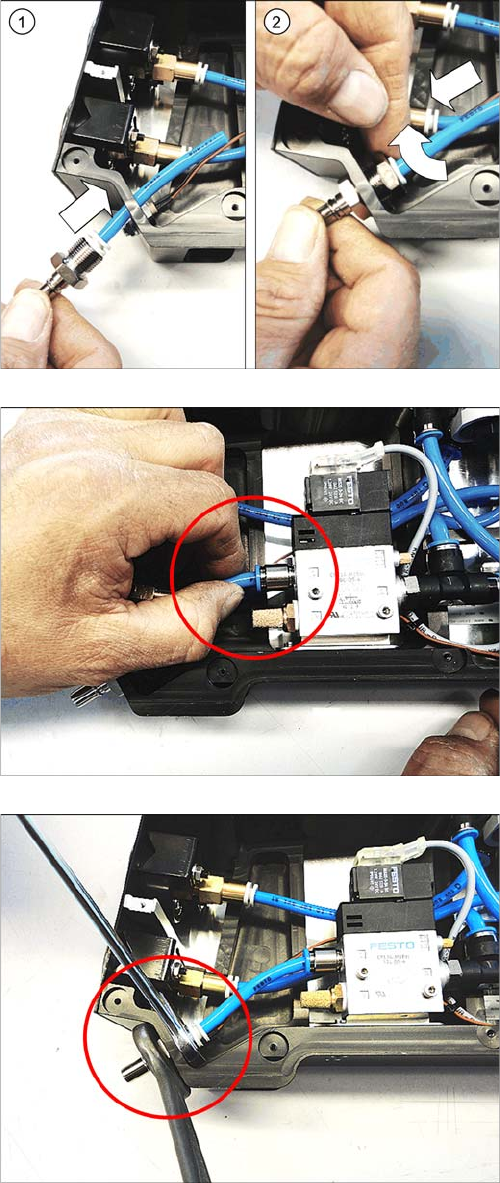

► Stecken Sie den Schlauch und den Kupplungsste-
cker in den Rahmen des Glue Feeders. (1)
► Schieben Sie die Mutter über den Schlauch und dre-
hen Sie die Mutter fest. (2)
► Stecken Sie den Schlauch bis zum Anschlag in den
Verschluss der Steckverbindung am Magnetventil.
► Ziehen Sie die innere Mutter, mit der der Kupplungs-
stecker am Rahmen befestigt ist, fest. Verwenden
Sie hierzu 2 Gabelschlüssel Größe 17.
Halten Sie mit dem einen Gabelschlüssel die Mutter
an der Außenseite des Rahmens fest, damit sich die-
se nicht mitdreht.
► Befestigen Sie die rechte Seitenabdeckung (siehe
"3.8.2 Rechte Seitenabdeckung montieren" [ ➙ 20]).
Ersatzteiletausch
3.22.1 Kartuschenhalter entfernen Kartuschenhalter kpl.
Serviceanleitung SIPLACE Glue Feeder 83
3.22

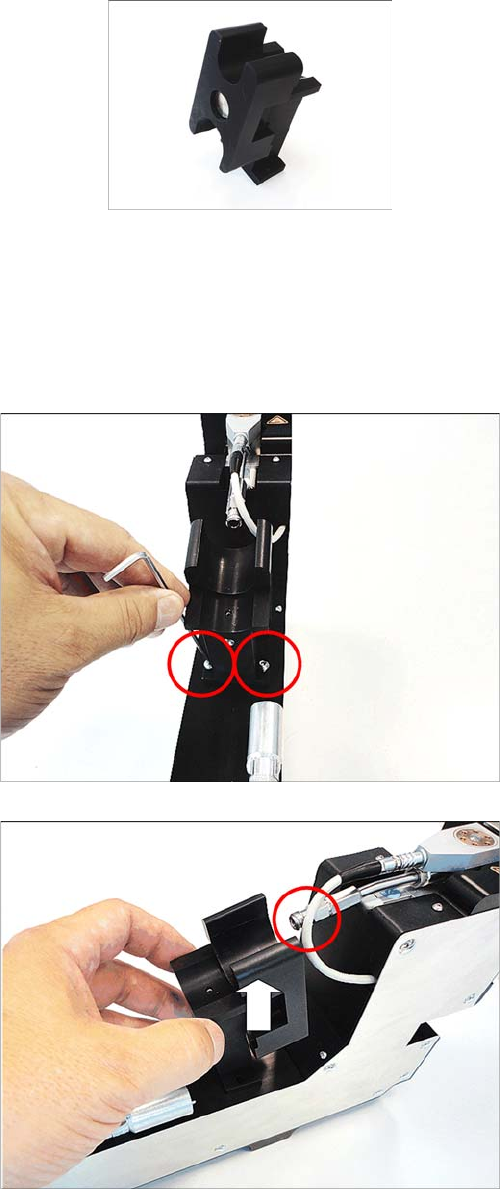

3.22 Kartuschenhalter kpl.
Kartuschenhalter kpl.
Benötigtes Ersatzteil
Kartuschenhalter kpl., Artikel-Nr. 03094060- xx
Benötigtes Werkzeug
▪ Inbusschlüssel Größe 2,5
3.22.1
3.22.1 Kartuschenhalter entfernen
Kartuschenhalter entfernen
► Entfernen Sie die beiden gekennzeichneten Schrau-
ben. Verwenden Sie hierzu einen Inbusschlüssel
Größe 2,5.
► Heben Sie den Kartuschenhalter vorsichtig vom Glue
Feeder.
Achten Sie darauf, dass der Kartuschenhalter nicht
am Kartuschenrohr anstößt.
