Ersatzteiletausch Griff komplett 3.24.1 Griff komplett entfernen 88 Serviceanleitung SIPLACE Glue Feeder ► Entfernen Sie die rechte Seitenab deckung (siehe "3.8.1 Rechte Seitenabdeckung entfernen" [ ➙ 20 ]). ►…
Ersatzteiletausch
3.24.1 Griff komplett entfernen Griff komplett
Serviceanleitung SIPLACE Glue Feeder 87
3.24.1
3.24.1 Griff komplett entfernen
Griff komplett entfernen
► Entfernen Sie die linke Seitenabdeckung (siehe
"3.7.1 Linke Seitenabdeckung entfernen" [ ➙ 19]).
► Legen Sie den Glue Feeder vorsichtig auf die rechte
Seite.
► Öffnen Sie an der Steuerplatine den Bügel am
Flachbandanschluss. (1)
► Ziehen Sie das Flachbandkabel aus dem
Anschluss. (2)
► Entfernen Sie die beiden gekennzeichneten TORX-
Schrauben.
► Entfernen Sie die gekennzeichnete Inbusschraube.
Verwenden Sie hierzu einen Inbusschlüssel Größe
2,5.
Ersatzteiletausch
Griff komplett 3.24.1 Griff komplett entfernen
88 Serviceanleitung SIPLACE Glue Feeder
► Entfernen Sie die rechte Seitenabdeckung (siehe
"3.8.1 Rechte Seitenabdeckung entfernen" [ ➙ 20]).

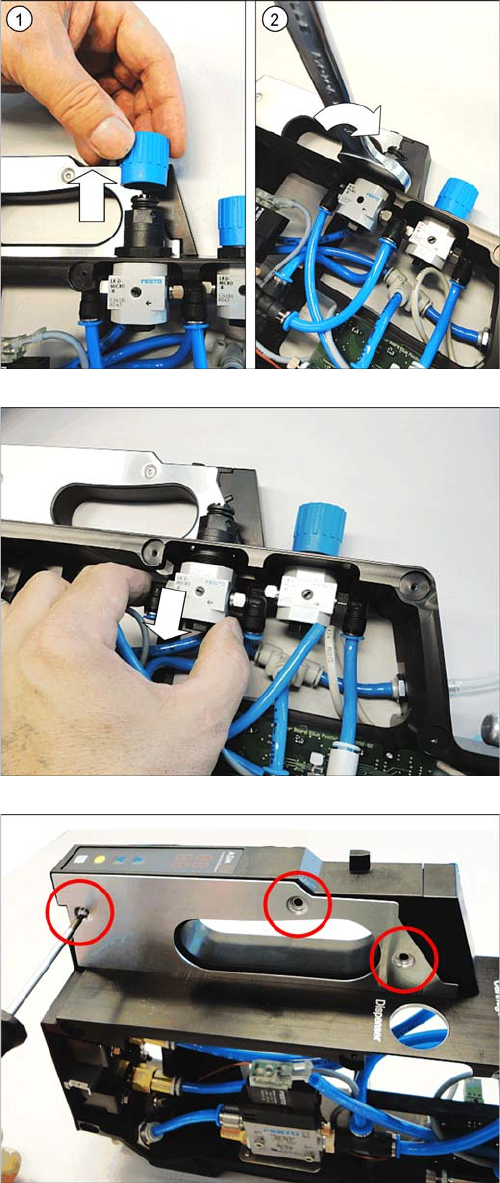

► Ziehen Sie den Deckel vom Druckregelventil senk-
recht nach oben ab. (1)
► Entfernen Sie die Mutter, mit der das Druckregelventil
befestigt ist. Verwenden Sie hierzu einen
Gabelschlüssel Größe 24. (2)
► Ziehen Sie das Druckregelventil vorsichtig senkrecht
nach unten aus dem Rahmen des Glue Feeders.
► Entfernen Sie die gekennzeichneten 3 Schrauben mit
einem TORX-Schraubendreher Größe T8 und entfer-
nen Sie anschließend das Abdeckblech.
Ersatzteiletausch
3.24.2 Griff komplett montieren Griff komplett
Serviceanleitung SIPLACE Glue Feeder 89
3.24.2
3.24.2 Griff komplett montieren
Griff komplett montieren
► Schieben Sie die Griffverkleidung seitlich aus dem
Griff des Glue Feeders.
► Schieben Sie den Griff seitlich vom Rahmen des
Glue Feeders.
► Schieben Sie den Griff wie abgebildet seitlich auf den
Rahmen des Glue Feeders.
