Ersatzteiletausch Griff komplett 3.24.2 Griff komplett montieren 90 Serviceanleitung SIPLACE Glue Feeder ► Schieben Sie die Griffverkleidu ng wie abgebildet seit - lich in den Griff des Glue F eeders. ► Befestigen Sie da…
Ersatzteiletausch
3.24.2 Griff komplett montieren Griff komplett
Serviceanleitung SIPLACE Glue Feeder 89
3.24.2
3.24.2 Griff komplett montieren
Griff komplett montieren

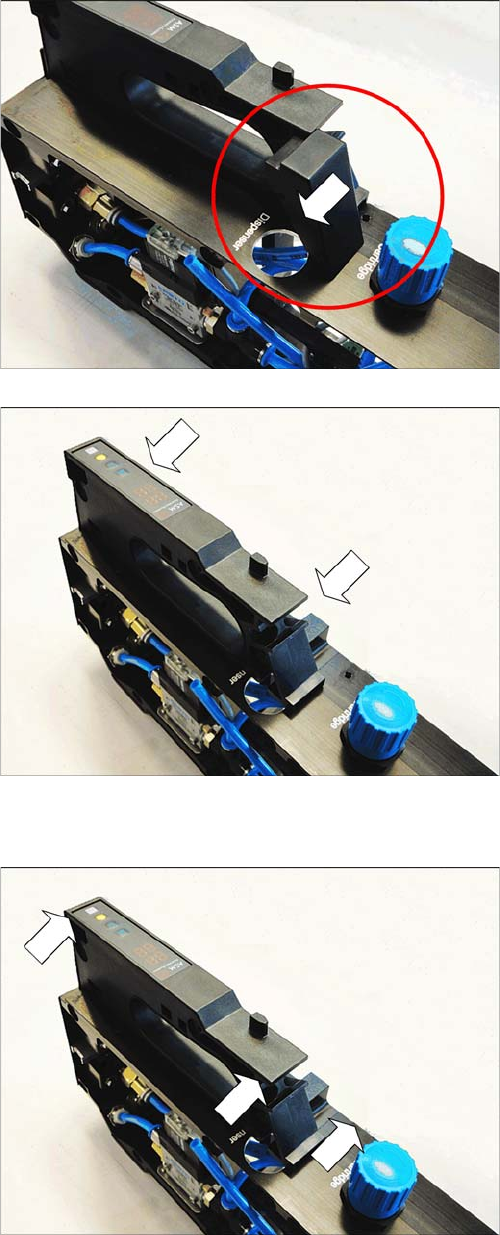

► Schieben Sie die Griffverkleidung seitlich aus dem
Griff des Glue Feeders.
► Schieben Sie den Griff seitlich vom Rahmen des
Glue Feeders.
► Schieben Sie den Griff wie abgebildet seitlich auf den
Rahmen des Glue Feeders.
Ersatzteiletausch
Griff komplett 3.24.2 Griff komplett montieren
90 Serviceanleitung SIPLACE Glue Feeder

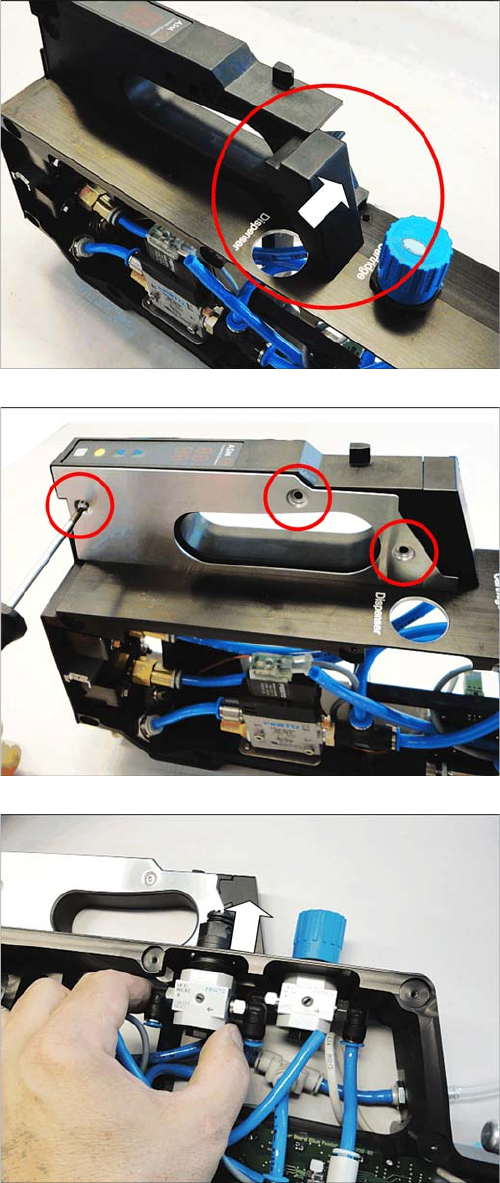

► Schieben Sie die Griffverkleidung wie abgebildet seit-
lich in den Griff des Glue Feeders.
► Befestigen Sie das Abdeckblech wie abgebildet mit
den 3 gekennzeichneten TORX-Schrauben. Verwen-
den Sie hierzu einen TORX-Schraubendreher Größe
T8.
► Stecken Sie das Druckregelventil wie abgebildet von
unten in den Rahmen des Glue Feeders.
Ersatzteiletausch
3.24.2 Griff komplett montieren Griff komplett
Serviceanleitung SIPLACE Glue Feeder 91
► Befestigen Sie das Druckregelventil mit einer Mutter.
Verwenden Sie dazu einen Gabelschlüssel Größe
24. (1)
► Stecken Sie den Deckel bis zum Anschlag auf das
Druckregelventil. (2)
► Befestigen Sie die rechte Seitenabdeckung (siehe
"3.8.2 Rechte Seitenabdeckung montieren" [ ➙ 20])
► Befestigen Sie den Griff mit den beiden gekennzeich-
neten TORX-Schrauben. Verwenden Sie dazu einen
TROX-Schraubendreher Größe T8.
► Befestigen Sie die gekennzeichnete Inbusschraube.
Verwenden Sie hierzu einen Inbusschlüssel Größe
2,5.
