Ersatzteiletausch Griff komplett 3.24.2 Griff komplett montieren 92 Serviceanleitung SIPLACE Glue Feeder ► Verlegen Sie das Flachbandkabel wie abg ebildet. ► Falten Sie das Flachkabel vorsichtig wie abgebildet. Achten Si…
Ersatzteiletausch
3.24.2 Griff komplett montieren Griff komplett
Serviceanleitung SIPLACE Glue Feeder 91

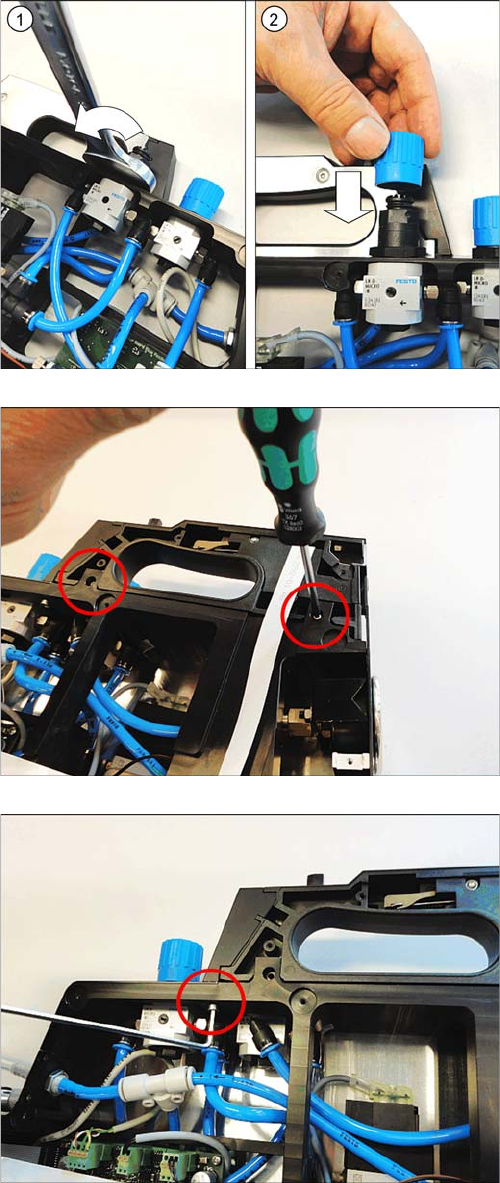

► Befestigen Sie das Druckregelventil mit einer Mutter.
Verwenden Sie dazu einen Gabelschlüssel Größe
24. (1)
► Stecken Sie den Deckel bis zum Anschlag auf das
Druckregelventil. (2)
► Befestigen Sie die rechte Seitenabdeckung (siehe
"3.8.2 Rechte Seitenabdeckung montieren" [ ➙ 20])
► Befestigen Sie den Griff mit den beiden gekennzeich-
neten TORX-Schrauben. Verwenden Sie dazu einen
TROX-Schraubendreher Größe T8.
► Befestigen Sie die gekennzeichnete Inbusschraube.
Verwenden Sie hierzu einen Inbusschlüssel Größe
2,5.
Ersatzteiletausch
Griff komplett 3.24.2 Griff komplett montieren
92 Serviceanleitung SIPLACE Glue Feeder

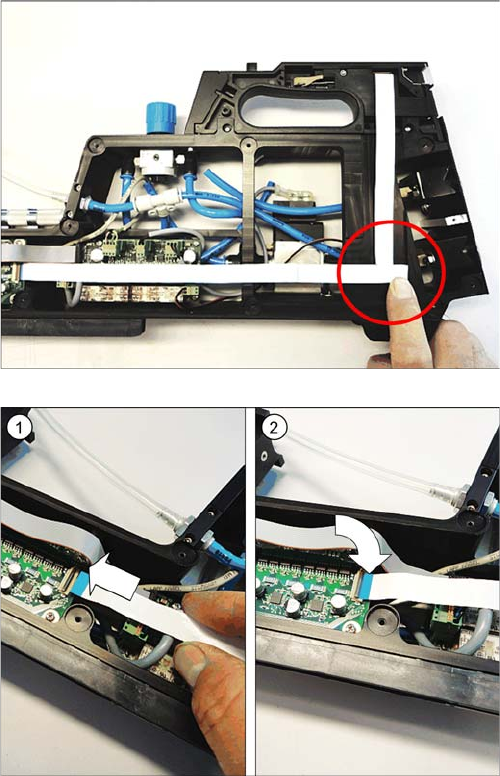

► Verlegen Sie das Flachbandkabel wie abgebildet.
► Falten Sie das Flachkabel vorsichtig wie abgebildet.
Achten Sie darauf, dass die blaue Fläche am Ende
des Flachkabels oben ist.
► Fixieren Sie das Flachbandkabel an der gekenn-
zeichneten Stelle mit etwas Doppelklebeband am
Rahmen des Glue Feeders.
► Stecken Sie das Flachbandkabel bis zum Anschlag in
den Anschluss.
Achten Sie darauf, dass die blaue Fläche am Ka-
belende oben ist und das Flachbandkabel gerade im
Anschluss liegt.
► Klappen Sie den Verschluss des Anschlusses zu.
Stellen Sie sicher, dass das Flachbandkabel fest im
Anschluss sitzt. Ziehen Sie zur Kontrolle vorsichtig an
dem Flachbandkabel.
► Kontrollieren Sie nochmal, ob das Flachkabel gerade
im Anschluss liegt.
Nötigenfalls öffnen Sie den Anschluss, korrigieren
Sie die Position des Flachbandkabels und klappen
Sie den Anschluss wieder zu.
► Befestigen Sie die linke Seitenabdeckung (siehe
"3.7.2 Linke Seitenabdeckung montieren" [ ➙ 19]).
