11.
安全装置
为了安全使用本机器，在
RL131
上安装了下图所示的安全装置。
若在机器运转时按下紧急停止开关，或者在打开罩时，会强制性停止运转。
11.1 NM-EJR1A
①
:
紧急停止开关
②
:
联锁开关
③
:
维护开关
①
③
①
②
②
①
①
②
②
②
②
②
②
①
RL131 2008.0320
- 46 -
11.2 NM-EJR2A
①
:
紧急停止开关
②
:
联锁开关
③
:
维护开关
③
①
②
①
②
②
②
②
②
②
②
①
②
②
②
①
①
RL131 2008.0320
- 47 -
12.

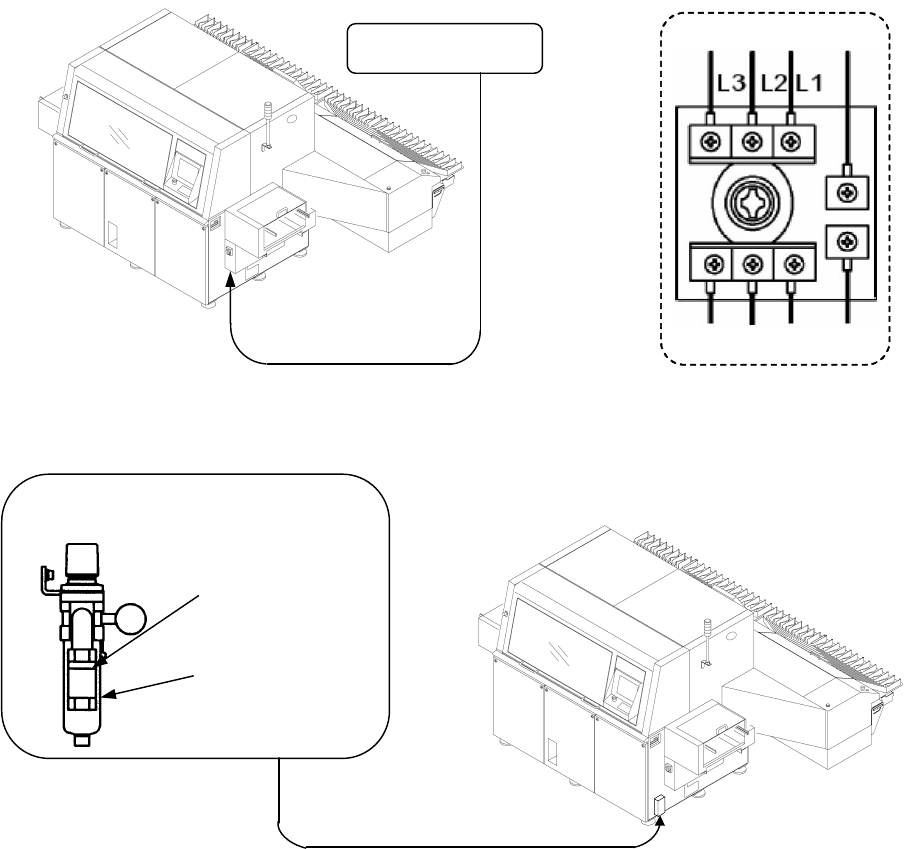

电源、空气投入部
12.1
电源投入部
推荐使用电源是连接
4
芯电缆并且是
AWG#10
以上的电缆。
(
本设备不附属此电缆。
)
使用如下图所示在入口部象夹钳电缆似的配线。
推荐
1.
端子接续管脚
生产厂家
: Weidmuller
形式
: H6/20D
2.
电缆外形尺寸
Ø13.0 mm
～
Ø21.0 mm
3.
请进行工厂电源与主电源的开关的接续。请客户准备此电缆。
・ 电源电缆推荐使用
Cap-Tire cable
电缆
(
耐油性
)
。
通过电缆按压器，为了结实地固定电缆，请准备外径为
13.0 mm
～
21.0 mm
的电缆。
(
请确认，电缆被按压器固定后，即使用
100N
的力量也无法拔出。
)
・ 地线推荐黄
/
绿螺纹线。
请选择与供电源线同粗的地线。
・ 为了防止芯线分散，请使用
H
式套管。
工厂源
内
※
请客户准备电源电缆。
12.2
空气投入部
空气投入部
(
在罩外侧。
)
※
请客户准备空气软管。
电源投入部
SMC
耦合器插头
KK13P-03M
SMC
耦合器插座
KK13S-03F
