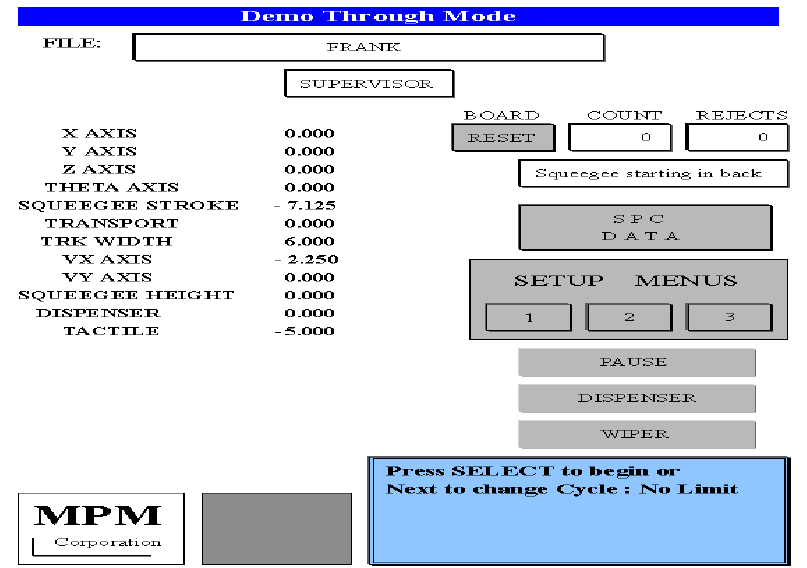

4.Demo Print 展示印刷模式
锡膏印刷机 www.smt11.cn

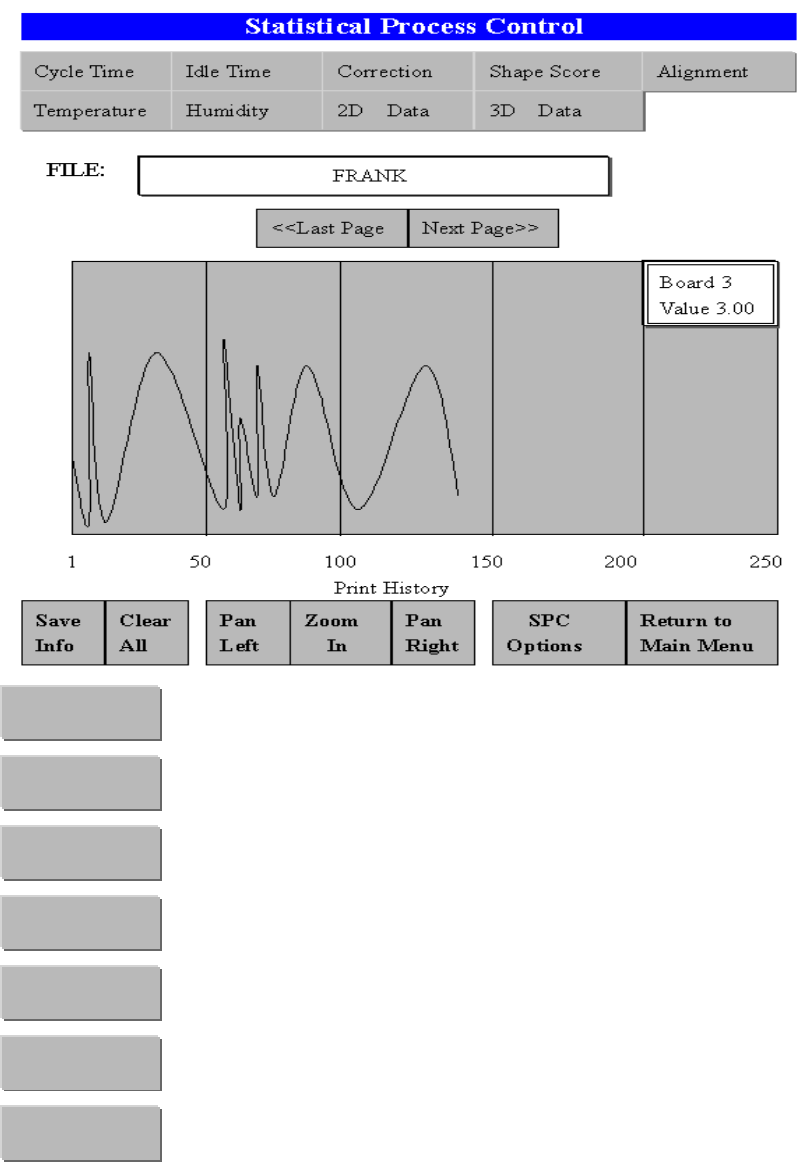

5.SPC Data 生產統計過程資料
顯示機器在印刷時所花的時間,如有擦拭,時間必加長
機器在印刷時所等待送板與出板時間
顯示 PCB 板進入印刷位置與鋼板對位時 X、Y、THETA 軸
修正值
視覺系統辨別 PCB 板與鋼板 Mark 點亮度接受值顯示圖表
視覺系統辨別 PCB 板與鋼板 Mark 點 X、Y 修正補償顯示圖表
2D 錫面覆蓋率檢查顯示圖表(需有此項功能才能顯示)
3D錫膏厚度檢查顯示圖表(需有此項功能才能顯示)
Cycle Time
Idle Time
Correction
Shape Score
Alignment
2D Data
3D Data
锡膏印刷机 www.smt11.cn
顯示機器內的溫度(需有 ECU 溫溼度監控配備此項功能)
顯示機器內的濕度(需有 ECU 溫溼度監控配備此項功能)
將生產統計過程資料存入磁片
將生產統計過程資料全部刪除
將放大過資料與圖形向左邊移動
將放大過資料與圖形向右邊移動
將生產統計過程資料內(值及曲線)放大與縮小圖形
回到主畫面按鈕
選擇預覽生產統計過程資料
Save Info
Clear All
Pan Left
Zoom In
Pan Right
S P C
Options
Return to
Main Menu
Temperature
Humidy
