2. T each V i sion 做一 片 PCB 新程式的 Mark 點 about to enter VIS ION TEACH operation. ( 即 將 進入視覺系統 設定操作 ) Pr ess NE XT to Continue, o r EXIT to Qu it. ( 按 NEXT 繼續 , 按 EXIT 離開 ) 你按 NEXT 之後 ， 出 現 下列訊 息 ： Place a board on input t…

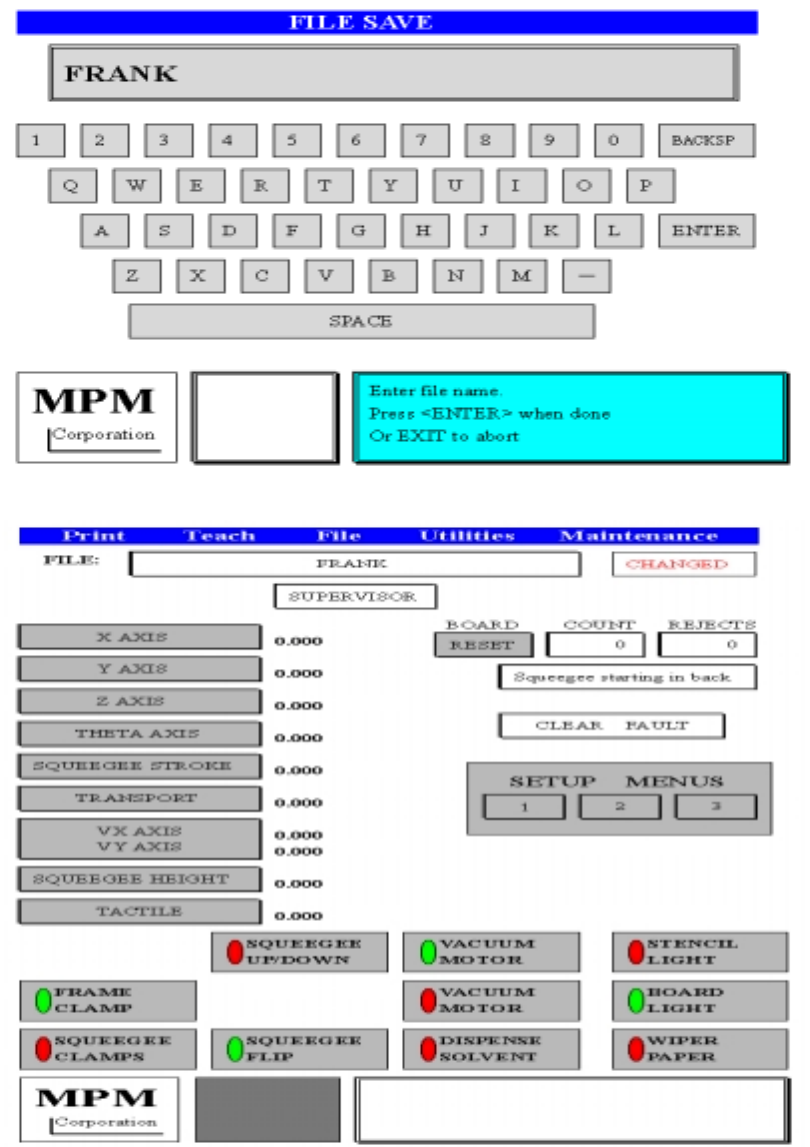

Press NEXT to continue. (按 NEXT 繼續,回主畫面)
锡膏印刷机 www.smt11.cn
2.
Teach Vision 做一片
PCB
新程式的
Mark
點
about to enter VISION TEACH operation. (即將進入視覺系統設定操作)
Press NEXT to Continue, or EXIT to Quit. (按 NEXT 繼續, 按 EXIT 離開)
你按 NEXT 之後，出現下列訊息：
Place a board on input track. (請將基板放到軌道輸入端)
Press NEXT to Continue, or EXIT to Quit. (按 NEXT 繼續, 按 EXIT 離開)
你按 NEXT 之後，出現下列訊息：

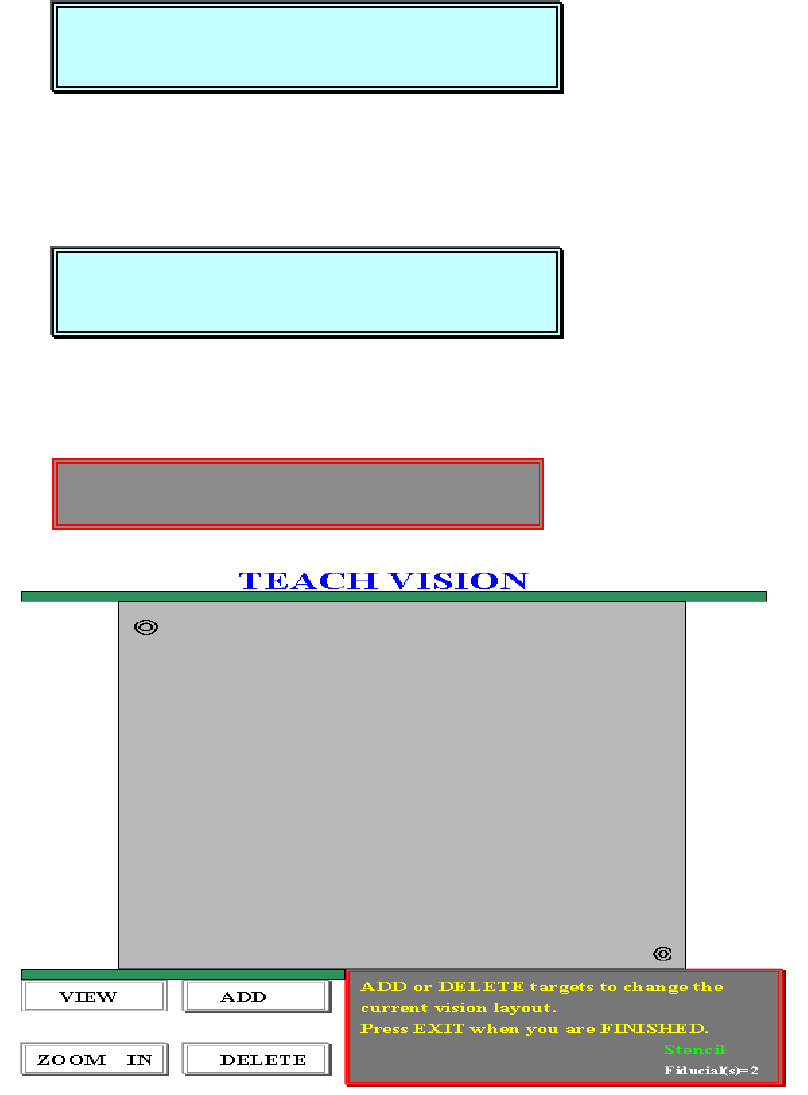

ADD or DELETE targets to change the(新增或刪除,所指 Mark 點位置或變更目
current vision layout.前 Mark 點位置)
Locating the board…
about to enter VISION TEACH operation.
Press NEXT to Continue, or EXIT to Quit.
Place a board on input track.
Press NEXT to Continue, or EXIT to Quit.
锡膏印刷机 www.smt11.cn
Press EXIT when you are FINISHED. (當你已完成 Teach vision 按 EXIT)
增加一個 Mark 點
刪除一個 Mark 點
辨視做完的 PC 板與鋼板 Mark 點
將點選到位置放大與縮小
你按 ADD 之後，出現下列訊息：
Are you training synthetic fiducials? (你要選擇自設 Mark 點嗎？)
SELECT for YES, NEXT for NO (按 SELECT 要；按 NEXT 不要)
※當你按 SELECT 後,需要輸入自設選擇 Mark 點長、寬、高、尺寸等..)
※當你按 NEXT 後,依影像視覺系統自行判別 Mark 點)
按 SELECT 之後，出現下列視窗：
※當你按 SELECT 後,需要輸入自設選擇 Mark 點長、寬、高、尺寸等..)
Are you training synthetic fiducials?
SELECT for YES, NEXT for NO
ADD
DELETE
VIEW
ZOOM IN
