ADD fidu cial for the BOARD ( 增加 Mar k 點到 PCB 上 ) Please SELE CT the type of fidu cial ad d. ( 請選擇 Mark 點型式 ) Pr ess DONE wh en f inished. ( 按 DONE 完成 ) 按 NEXT 之後，出現下列視窗： Move the tra ckball pointer to the a r e…

Press EXIT when you are FINISHED. (當你已完成 Teach vision 按 EXIT)

增加一個 Mark 點

刪除一個 Mark 點

辨視做完的 PC 板與鋼板 Mark 點

將點選到位置放大與縮小

你按 ADD 之後，出現下列訊息：

Are you training synthetic fiducials? (你要選擇自設 Mark 點嗎？)

SELECT for YES, NEXT for NO (按 SELECT 要；按 NEXT 不要)

※當你按 SELECT 後,需要輸入自設選擇 Mark 點長、寬、高、尺寸等..)

※當你按 NEXT 後,依影像視覺系統自行判別 Mark 點)

按 SELECT 之後，出現下列視窗：

※當你按 SELECT 後,需要輸入自設選擇 Mark 點長、寬、高、尺寸等..)

Are you training synthetic fiducials?

SELECT for YES, NEXT for NO

ADD

DELETE

VIEW

ZOOM IN

锡膏印刷机 www.smt11.cn

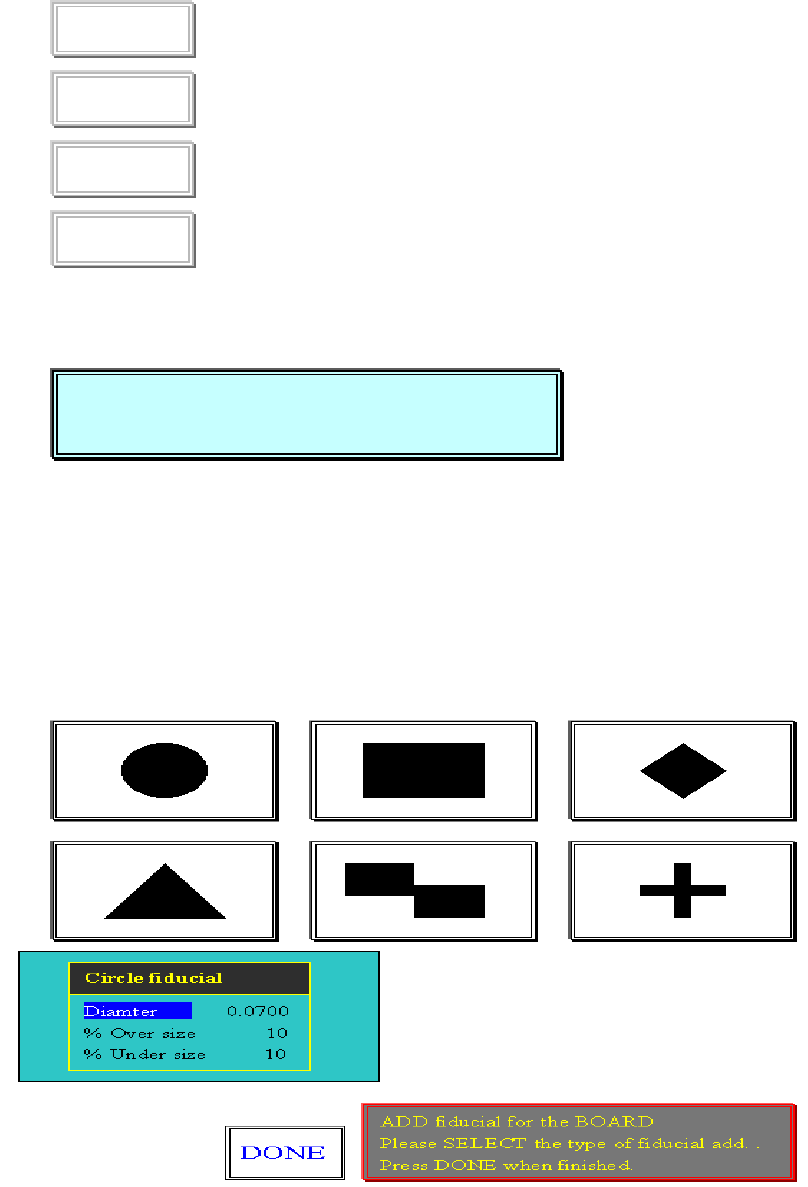

ADD fiducial for the BOARD (增加 Mark 點到 PCB 上)

Please SELECT the type of fiducial add. (請選擇 Mark 點型式)

Press DONE when finished. (按 DONE 完成)

按 NEXT 之後，出現下列視窗：

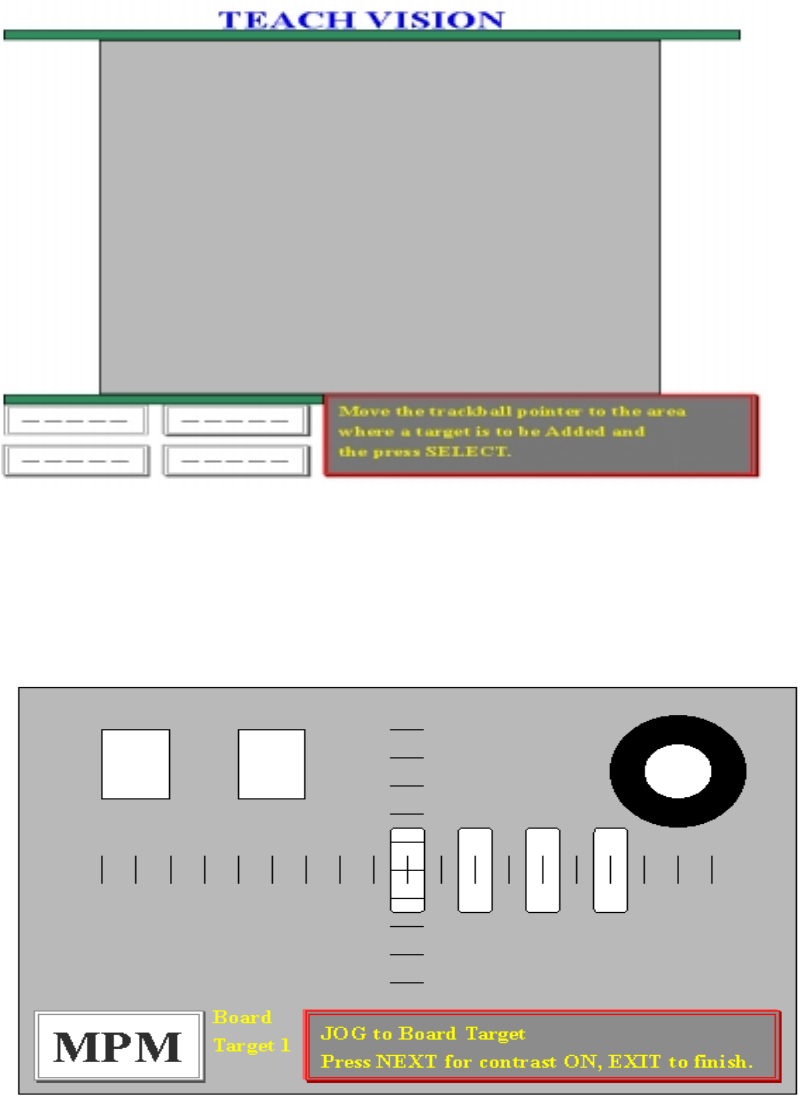

Move the trackball pointer to the area(移動軌跡球指到 PC 板上 Mark 點位置後,

where a target is to be Added and 按 SELECT 後，影像視覺系統會移動到你

the press SELECT. 所指的位置)

按 SELECT 之後，出現下列視窗：

锡膏印刷机 www.smt11.cn

JOG to Board Target(移動到 PC 板上 Mark 點)

Press NEXT for contrast ON, EXIT to finish. (按 NEXT 調整對比,按 EXIT 完成)

按 EXIT 之後，出現下列視窗：

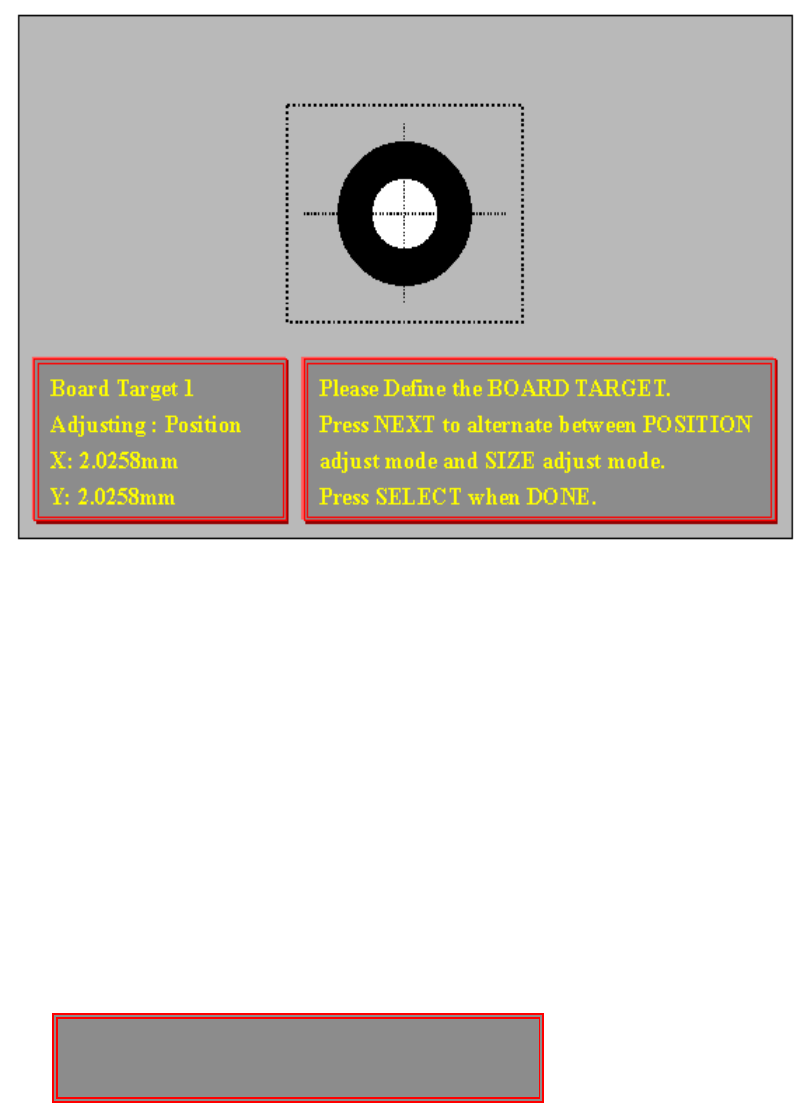

Board Target 1(PC 板上第一個 Mark 點)

Adjusting : Position(調整搜尋範圍框大小、尺寸)

X: 2.0258mm(搜尋範圍框 X 方向)

Y: 2.0258mm(搜尋範圍框 Y 方向)

Please Define the BOARD TARGET. (請定義基板上 Mark 點收尋範圍的位置

與尺寸)

Press NEXT to alternate between POSITION(按 NEXT 變換搜尋範圍框位置、尺

adjust mode and SIZE adjust mode. 寸並調整)

Press SELECT when DONE. (按 SELECT 完成)

按 SELECT 完成後,會出現做第二個 Mark 點的訊息

Press SELECT for Multi Model Teach or

Press NEXT for Single Model Teach.
