5. T ea ch Cus tom BGA 編輯 自 行 設 計 的 BGA 零件檔案 (7.0 版本 ) 這個 軟體能 編輯 自 訂 BGA ， 這個 功能可達 到 50 個 X 50 的 尺寸 ， 計 2500 個 PAD 點 ， 或 單邊最大 為 1 00 個 PA D 點 ，但 是不能 超 過 最大 2500 個 PAD 點。 锡膏印刷机 www.smt11.cn

100%1 / 79
JOG to the closest Vertical end pad. (移動虛線,選擇 QFP 第一點垂直
The object should be centered. PAD 點)
Press when you are FINISHED. (按 EXIT 完成)
Please DEFINE the END pad of this device. (將 PAD 點前後框起來)
Press NEXT to alternate between POSITION(按 NEXT 調整框位置、尺寸)
Adjust mode and size adjust mode.
Press EXIT when you are FINISHED. (按 EXIT 完成)
※ 按 EXIT 之後,影像視覺系統自動搜尋 QFP
4.Teach ID 做辨識鋼板身分
※ 當有兩片一樣機種鋼板,一種為有IC 零件,而另一種無 IC 零件,先做辨識鋼板
身分以防放錯料。
Please DEFINE the END pad of this device.
Press NEXT to alternate between POSITION
Adjust mode and size adjust mode.
Press EXIT when you are FINISHED.
锡膏印刷机 www.smt11.cn

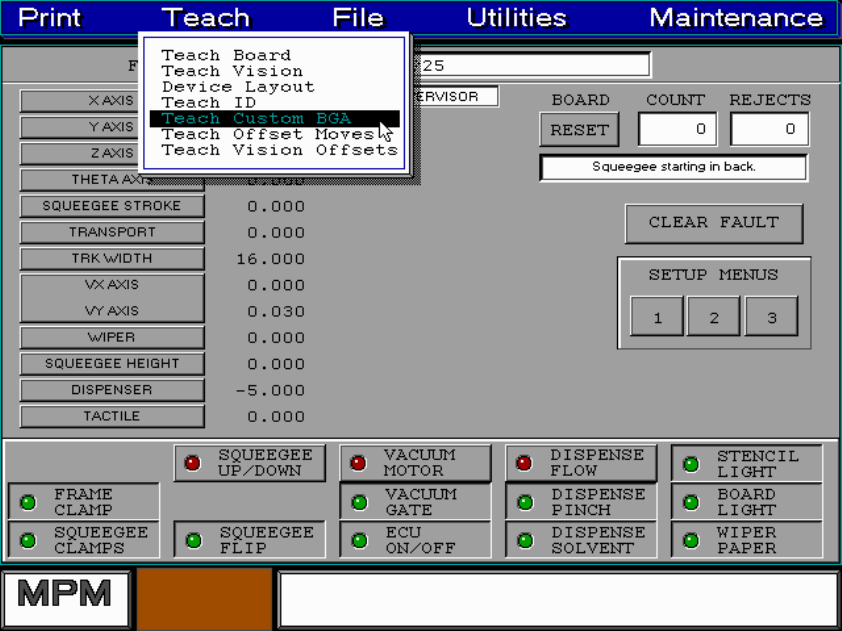

5. Teach Custom BGA 編輯自行設計的
BGA
零件檔案
(7.0
版本
)
這個軟體能編輯自訂 BGA， 這個功能可達到 50 個 X 50 的尺寸，計 2500 個 PAD
點，或單邊最大為 100 個 PAD 點，但是不能超過最大 2500 個 PAD 點。
锡膏印刷机 www.smt11.cn
※編輯自訂一個新 BGA 視窗有十一個控制鈕。
