NEW 編輯 一 個 新 BGA 。 LOA D 載 入已經 存檔 BGA 檔案 。 SA VE 儲 存 已經 編輯完 成 一 個 新 BG A 檔案 。 DELETE 刪除 已經 編輯完成 BGA 檔案 。 IMPORT 從 磁片載 入一 個 BGA 檔案 。 EXPORT 將 BGA 檔案 儲 存到磁片 。 POINT 以 個別 方式 選擇 一 個 PA D 點 增加 或 刪除 。 AR E A 以一 個 區 域 方式來 增加 或 …

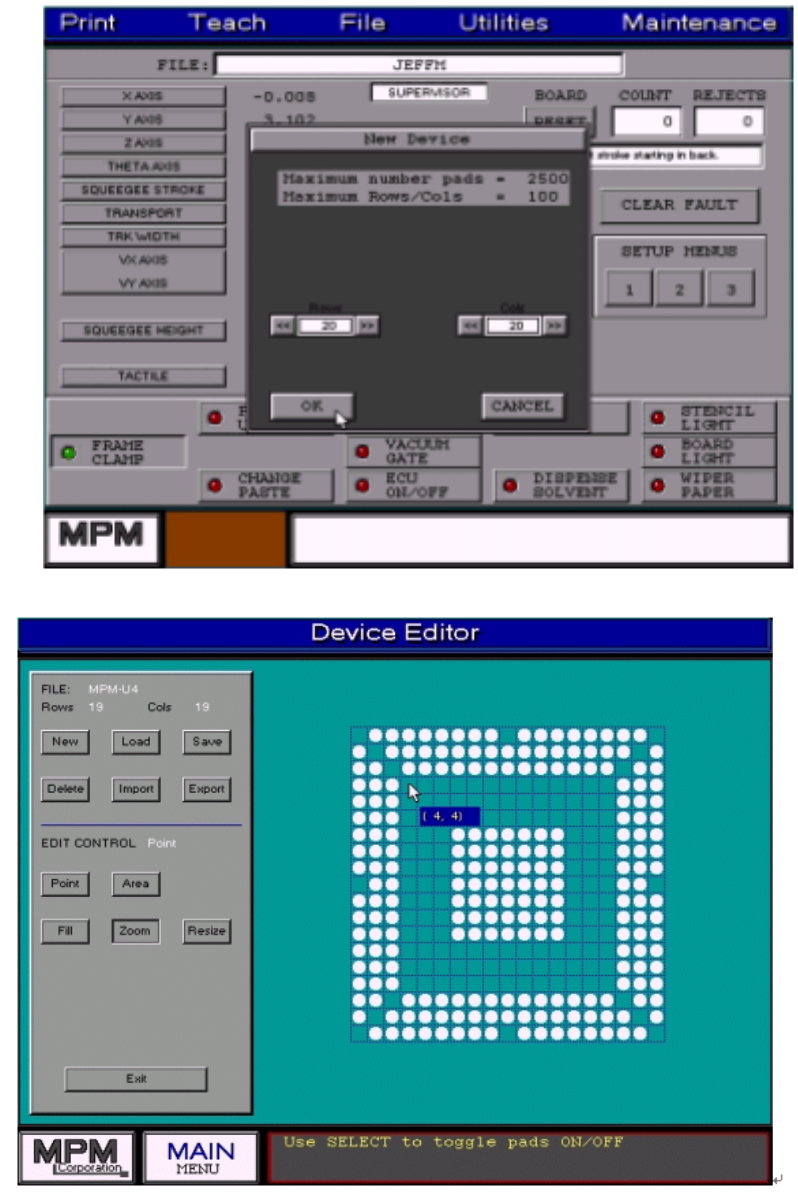

※編輯自訂一個新 BGA 視窗有十一個控制鈕。
锡膏印刷机 www.smt11.cn
NEW
編輯一個新 BGA。
LOAD
載入已經存檔 BGA 檔案。
SAVE
儲存已經編輯完成一個新 BGA 檔案。
DELETE
刪除已經編輯完成 BGA 檔案。
IMPORT
從磁片載入一個 BGA 檔案。
EXPORT
將 BGA 檔案儲存到磁片。
POINT
以個別方式選擇一個 PAD 點增加或刪除。
AREA
以一個區域方式來增加或刪除 PAD 點。
FILL
增加之前已經移走的任何 PAD 點。
ZOOM
將 BGA 圖形顯示放大與縮小。
RESIZE
改變 BGA PAD 點陣列數尺寸。
EXIT
離開編輯自訂一個新 BGA 視窗。
6. Teach Offset Moves
PAD
點與印刷完錫膏點設定位置點
(7.0
版本
)
※ 當有印偏時先 Teach 所印偏 PAD 點位置。
7. Teach Vision Offset
PAD
點與印刷完錫膏點自動修正補償
(
修正完
)
※ 做完印偏 PAD 點位置後,進入影像視覺系統,點取印偏兩個 PAD 點, 螢
幕上會有搜尋框,紅色框是點取印偏錫膏,黑色框是點取零件 PAD 點,
當在 Supervisor 模式下做完此功能後,再到設定第一頁內 Vision 下 ,X、
Y、Theta Offset 值會改變；當在 Maintenance 模式下做此功能後會改
變內部 Vision 值。(7.0 版本)
※所以不要在
所以不要在所以不要在
所以不要在 Maintenance 模式下 做此功能
模式下做此功能模式下做此功能
模式下做此功能。
锡膏印刷机 www.smt11.cn
1
File
Load File
Save File
Delete File
Backup System
Restore System
File Upload
File Download
Save Timing File
Load File
載入已存入程式檔案
Save File
存入程式檔案
Delete File
刪除程式檔案
Backup System
備份機器內部資料及存入程式檔案
Restore System
恢復備份機器內部資料及存入程式檔案到機器內硬碟
File Upload
將已存入程式檔案存到磁片
File Download
將磁片內檔案回存入機器內硬碟
Save Timing File
將目前程式檔案有關時間參數存入到磁片

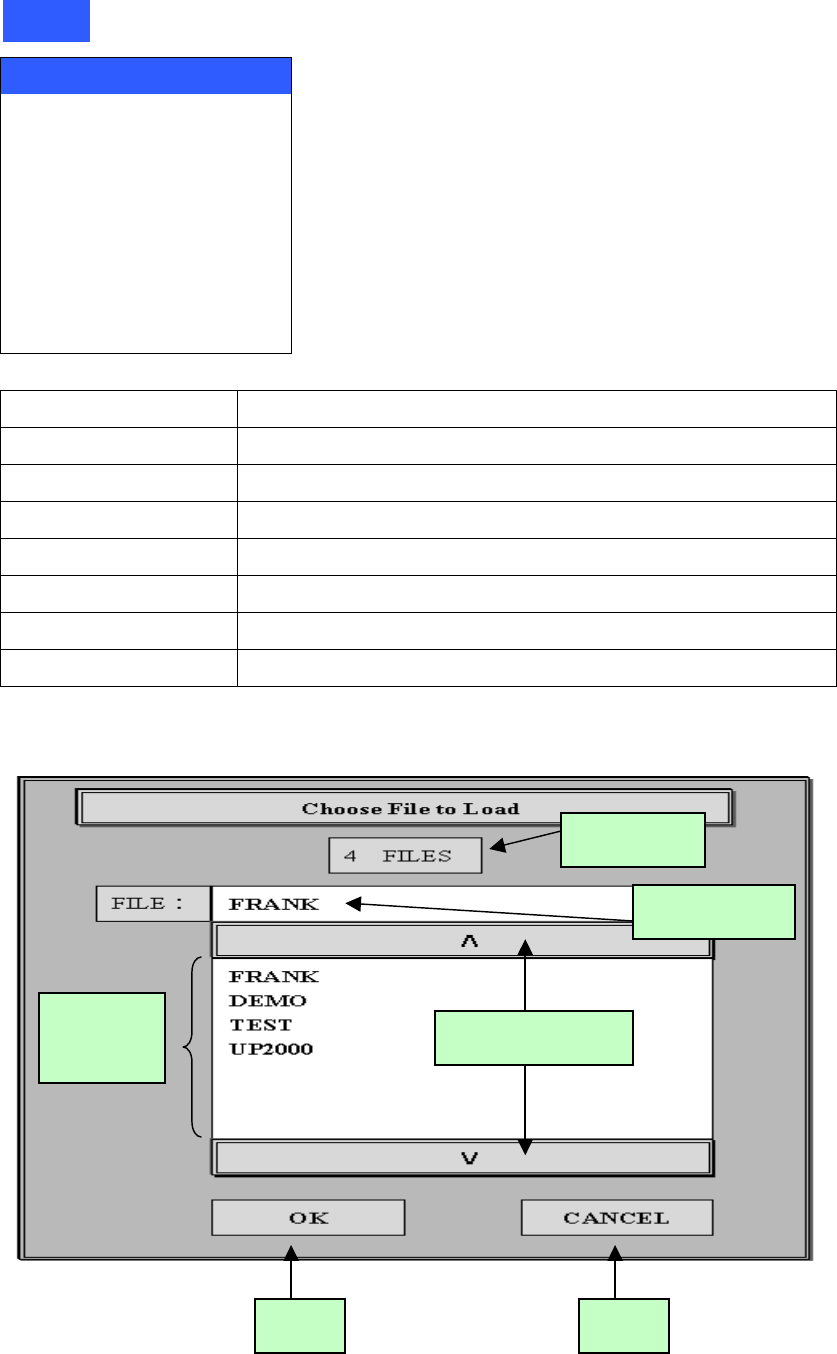

1. Load File 載入已存入檔案
程式顯
示區
程式總數
所選的程式
上、下頁捲軸棒
確定 取消
