24 Z BRAKE 打 開或關 閉 Z 軸的 煞車 WIPER BLADE UP 升 起 或 降 下自動擦拭 裝 置的擦拭刮刀 TOWER RED L T 打 開或關 閉狀況 指示器的 紅燈 TOWER G REEN L T 打 開或關 閉狀況 指示器的 綠燈 TOWER AMBER L T 打 開或關 閉狀況 指示器的 黃燈 PRIN TER BUSY 打 開印刷機正 被佔 用訊號 FRAME CLAMP 打 開或關 閉 鋼板 框架…
23
VIS Y -LIMIT
影像視覺系統 Y 軸負向的極限感應器
D STOP +LIMIT
標準型印刷頭刮刀向下停止點極限感應器
PSQG +LIMIT
可程式控制印刷頭刮刀高度的極限感應器
TACTILE +LIMIT
高度偵測器原點位置感應器
OFF SWITCH
關電按鈕
CYCLE START L
左側手動進出板指示器
CYCLE START R
右側手動進出板指示器
SQG CENTER
印刷頭原點感應器
BOARD STOP
PCB 停止感應器
BOARD L EXIT
左邊外側出板感應器
BOARD R EXIT
右邊外側出板感應器
AIR PRESSURE
氣壓低於 60PSI(4.1Bars)感應器
UPSTREAM AVAIL
上游機器連線送板訊號
DN STREAM BUSY
下游機器反饋忙線訊號
PSQG CENTER
顯示標準型印刷頭已降下
PRT HD CVR
顯示機器門蓋是否關上
WIPER LOCK
鋼板擦拭裝置是否上鎖
WIPE PAPR EMTY
顯示是否無擦拭紙感應器
VISION Y PARK
影像視覺系統
TACTL SENS SW
高度偵測器觸動頭感應器開關
PASTE CENTER
自動加錫裝置 X 方向行程的中央感應器
PASTE EMPTY
自動加錫裝置低錫位感應器
PSQG L FLOAT
可程式控制印刷頭左側刮刀浮動偵測感應器
PSQG R FLOAT
可程式控制印刷頭右側刮刀浮動偵測感應器
SOLVENT EMPTY
低溶劑感應器
WIPER VAC LOW
真空擦拭是否壓力過低
ECU STATUS
顯示溫溼度控制器是否開/關機
TACTILE UP
高度偵測器汽缸升起感應器
24 VOLTS OK
顯示 24V 電源是否正常
PRE BOARD STOP
PCB 定位感應器
輸出
輸出輸出
輸出(Output)名稱
名稱名稱
名稱
說
說說
說 明
明明
明
STEPPER POWER
打開或關閉全部步進馬達電源
WMR WINDER
打開或關閉自動擦拭裝置的捲紙馬達電源
VMR VACUUM
打開或關閉真空抽風機馬達電源
VACUUM GATE
打開或關閉真空抽風機的捲紙馬達電源
PWR OFF RLY
打開或關閉主電源
锡膏印刷机 www.smt11.cn
24
Z BRAKE
打開或關閉 Z 軸的煞車
WIPER BLADE UP
升起或降下自動擦拭裝置的擦拭刮刀
TOWER RED LT
打開或關閉狀況指示器的紅燈
TOWER GREEN LT
打開或關閉狀況指示器的綠燈
TOWER AMBER LT
打開或關閉狀況指示器的黃燈
PRINTER BUSY
打開印刷機正被佔用訊號
FRAME CLAMP
打開或關閉鋼板框架固定器
BOARD AVAIL
打開基板已可使用的訊號
BOARD LAMP
打開或關閉基板辨視用燈光
STENCL LAMP
打開或關閉鋼板辨視用燈光
TACTILE DOWN
升起或降下高度偵測器
PASTE FEED
打開或關閉自動加錫器裝置上升或下降
MAIN AIR
打開或關閉主氣壓源
DISP PINCH
打開或關閉自動加錫器止錫夾
CYCLE COUNTER
硬體計數器
SIDE SNUG IN
打開或關閉夾板邊裝置
ECU ENABLE
打開或關閉溫溼度控制器
PSQG LOCK
打開或關閉可程式控制刮刀頭煞車裝置
PSQG F CLAMP
打開或關閉可程式控制前刮刀固定裝置
PSQG R CLAMP
可程式控制後刮刀固定裝置
PSQG FLIP
伸長或收回可程式控制刮刀前後刮刀轉換的汽缸
ROTATE SOL BAR
打開或關閉溶劑噴管蓋
VERTCL LASER
打開或關閉垂直的雷射光
HORIZ LASER
打開或關閉水平的雷射光
SOLVENT PUMP
打開或關閉溶劑幫浦
ALARM HORN
打開或關閉警示喇叭
VAC WIPE MOTOR
打開或關閉真空吸拭馬達
锡膏印刷机 www.smt11.cn
25

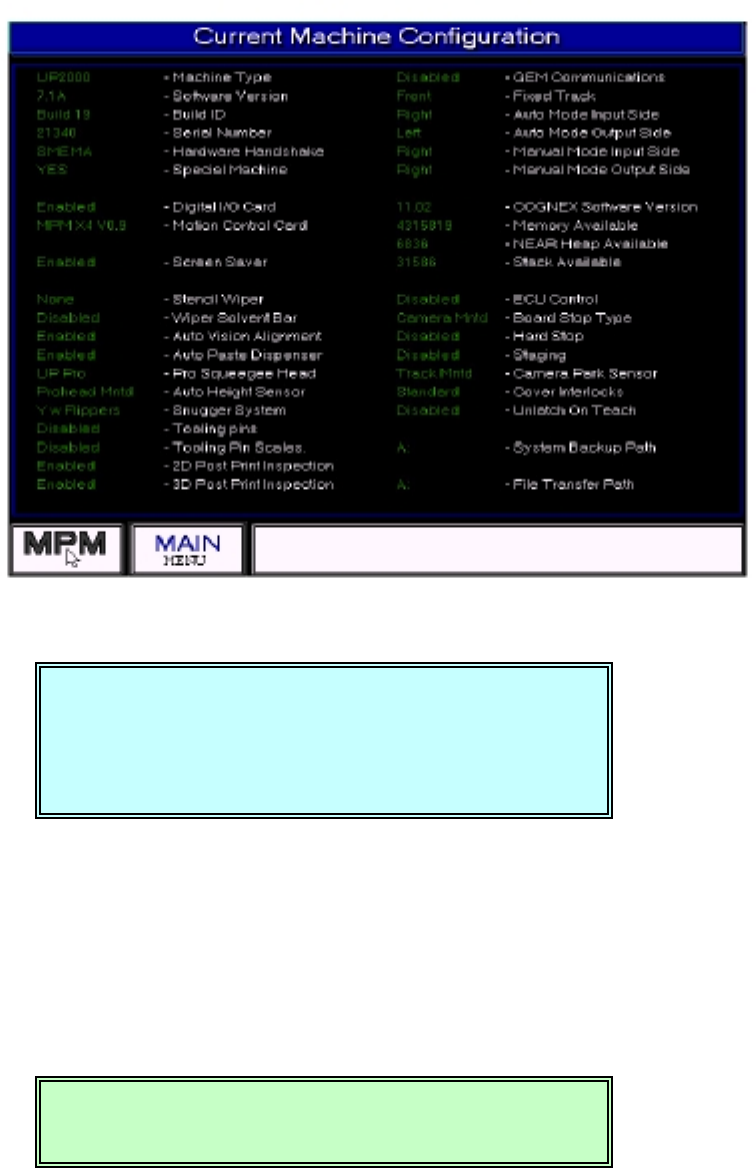

8. Configuration 機器全部結構顯示視窗
※顯示目前機器內部配備,如 2D、3D、軟體版本、機器序號等等….
9. Vision Adjust 影像視覺調整位置
You Have Selected VISION ADJUST.(選擇影像視覺調整)
This utility will make the current X,Y,Theta(將現在 X、Y、Theta 位置,改
position the vision alignment home position 為原原點位置)
Press NEXT to Continue, or EXIT to QUIT. (按 NEXT 繼續,EXIT 離開)
按 NEXT 之後,出現下列訊息繼續
VISION ADJUST has completed. (影像視覺調整完成)
Press NEXT to Continue. (按 NEXT 繼續)
You Have Selected VISION ADJUST.
This utility will make the current X,Y,Theta
position the vision alignment home position
PressNEXTtoContinue,orEXITtoQUIT.
VISION ADJUST has completed.
Press NEXT to Continue.
