27 SETUP MENU P AGE #1 Board Parame ters 基 板 基 板 基 板 基 板 (PCB) 參數設定 參數設定 參數設定 參數設定 X siz e 228.600 PCB 基 板 X 軸方向 長 度 Y size 406.400 PCB 基 板 Y 軸方向 寬 度 Thickness 1.570 PCB 基 板 厚 度 Boardstop X 0.00 PCB X 軸方向 預 停位置 ( 依 T eac…
26
10.Stencil Adjust PC 板與鋼板重新對位
11. Change Paper 換紙功能
※當按下此功能時,整個影像視覺系統會動作到最前面,進行換紙,更換完畢時
再按 CLEAR FAULT 回到後面
12. Add Paste 自動加錫(需有自動加錫配備)

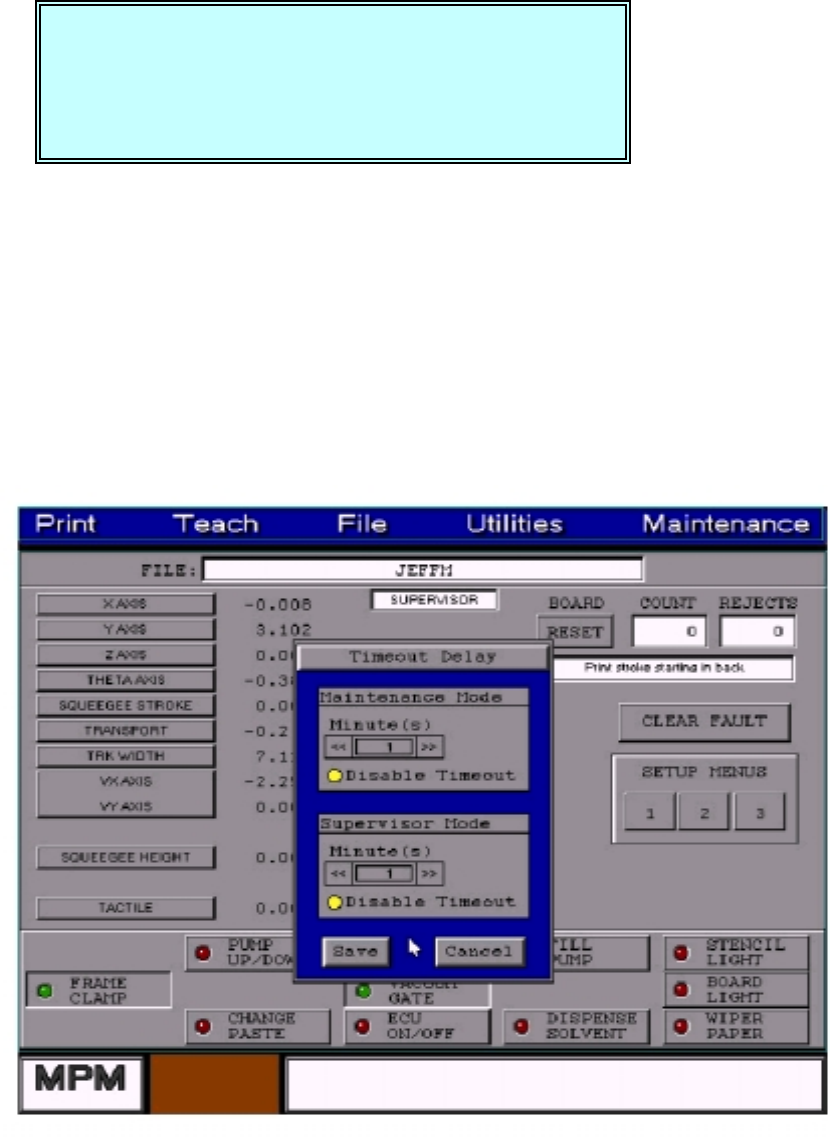

13. Timeout Adjust
啟動高階使用者模式選擇視窗時間限制
Minuts：
：：
：調整時間
Disable Timeout ：
：：
：關閉高階使用者模式選擇視窗時間限制
CAUTION, The machine must move to
TEACH POSITION before teach can
Begin. The machine is now going to move.
Press NEXT to Continue, or EXIT to Quit.
锡膏印刷机 www.smt11.cn
27
SETUP MENU PAGE #1
Board Parameters
基板
基板基板
基板 (PCB)參數設定
參數設定參數設定
參數設定
X size 228.600
PCB 基板 X 軸方向長度
Y size 406.400
PCB 基板 Y 軸方向寬度
Thickness 1.570
PCB 基板厚度
Boardstop X 0.00
PCB X 軸方向預停位置(依 Teach Boardstop X 值)
Boardstop Y 0.00
PCB Y 軸方向預停位置(依 Teach Boardstop Y 值)
Detent 12.7
PCB 停於中心印刷位置值
Load speed 432
進板軌道皮帶轉速值(數字越大,轉速越快)
Unload speed 381
出板軌道皮帶轉速值(數字越大,轉速越快)
Snap off 0.000
PCB 與鋼板之間隙(數字越大,間隙越大)
Vacuum 0
1
2
真空系統使用 0不使用真空系統
1印刷全程都使用真空系統
2只有印刷不使用真空系統
Tooling Type Unier.
Dedicat.
治具 不使用治具
使用治具
Slow Snop off
慢速脫模參數設定
慢速脫模參數設定慢速脫模參數設定
慢速脫模參數設定
Enabled No
Yes
不使用慢速脫模
使用慢速脫模
Down Delay 0.00
脫離鋼板前延遲時間
Distance 1.570
慢速脫模之距離
Speed 1
2
3
4
5
6
慢速脫模速度 1脫模速度 5mil/s
2脫模速度 10mil/s
3脫模速度 15mil/s
4脫模速度 20mil/s
5脫模速度 25mil/s
6脫模速度 30mil/s
锡膏印刷机 www.smt11.cn
28
Squeegee
刮刀組參數設定
刮刀組參數設定刮刀組參數設定
刮刀組參數設定
Enabled No
Yes
不使用刮刀組印刷
使用刮刀組印刷
Stroke type Altern
Mult2
Mult3
Mult4
Fld/Prt
Prt/Fld
刮印行程 Altern 刮印一個行程
Mult2 刮印二個行程
Mult3 刮印三個行程
Mult4 刮印四個行程
Fld/Prt 先舖材料再印刷
Prt/Fld 先印刷再舖材料
Stroke (+) 127.0
Y+方向刮印行程
Stroke (-) -127.0
Y-方向刮印行程
Up Dlay 0.00
刮刀脫離鋼板延遲時間
Hop Over 0.0
跳躍印刷
Profile
變速印刷(需到變速印刷視窗下執行才有動作)
˙Durometer 90 塑膠刮刀硬度(僅供參考)
˙Length 304.800 塑膠刮刀長度(僅供參考)
Prog Squeegee
可程式刮刀組設定參數
可程式刮刀組設定參數可程式刮刀組設定參數
可程式刮刀組設定參數(選配
選配選配
選配 )
Lift Height 12.700
刮刀離開鋼板的高度
Left Weight 0.0
刮刀左邊的重量
Right Weight 0.0
刮刀右邊的重量
Front Squeegee
前刮刀設定
前刮刀設定前刮刀設定
前刮刀設定參數
參數參數
參數
Total Force 5.4
刮刀向下壓力[(刮刀長度 X1.2)/2.2]
Balance 50/50
刮刀左右平衡
Down Stop 1.905
刮刀碰到鋼板後再向下壓之距離
˙Attack Angle 0.000 刮刀動作之角度(僅供參考)
Print Speed 25
刮刀印刷行程之速度
Flood Height 0.000
舖材料高度(需配合刮印行程先舖材料再印刷)
