MPM UP2000印刷机中文操作手册 - 第8页
3.1.1 下拉式功能表 Print Auto Print Manual Print Pas s Through Demo Print SP C Da ta Auto Print 自動印刷模式 Manual Print 手動印刷模式 Pas s Through 將 機器 當 做輸 送帶 Demo Print 展 示印刷模式 SPC D ata 生產 統 計 過程 資料 锡膏印刷机 www.smt11.cn
啟動鋼板固定鈕 啟動真空馬達鈕
啟動刮刀座固定鈕 啟動溶劑幫浦鈕
啟動前後刮刀座鈕 啟動照鋼板燈泡鈕
啟動刮刀組上下鈕 啟動照基板燈泡鈕
啟動真空馬達閘門鈕 啟動捲紙馬達鈕
SQUEEGEE
UP/DOWN
FRAME
CLAMP
SQUEEGEE
CLAMPS
SQUEEGEE
FLIP
VACUUM
MOTOR
VACUUM
MOTOR
BOARD
LIGHT
STENCIL
LIGHT
WIPER
PAPER
DISPENSE
SOLVENT
MPM
Corporation
操作控制面板
關於
MPM
公司資訊
即時影像工作區
訊息先顯示區
SQUEEGEE
UP/DOWN
FRAME
CLAMP
SQUEEGEE
CLAMPS
SQUEEGEE
FLIP
VACUUM
MOTOR
VACUUM
MOTOR
BOARD
LIGHT
STENCIL
LIGHT
WIPER
PAPER
DISPENSE
SOLVENT
锡膏印刷机 www.smt11.cn
3.1.1
下拉式功能表
Print
Auto Print
Manual Print
Pass Through
Demo Print
SPC Data
Auto Print
自動印刷模式
Manual Print
手動印刷模式
Pass Through
將機器當做輸送帶
Demo Print
展示印刷模式
SPC Data
生產統計過程資料
锡膏印刷机 www.smt11.cn

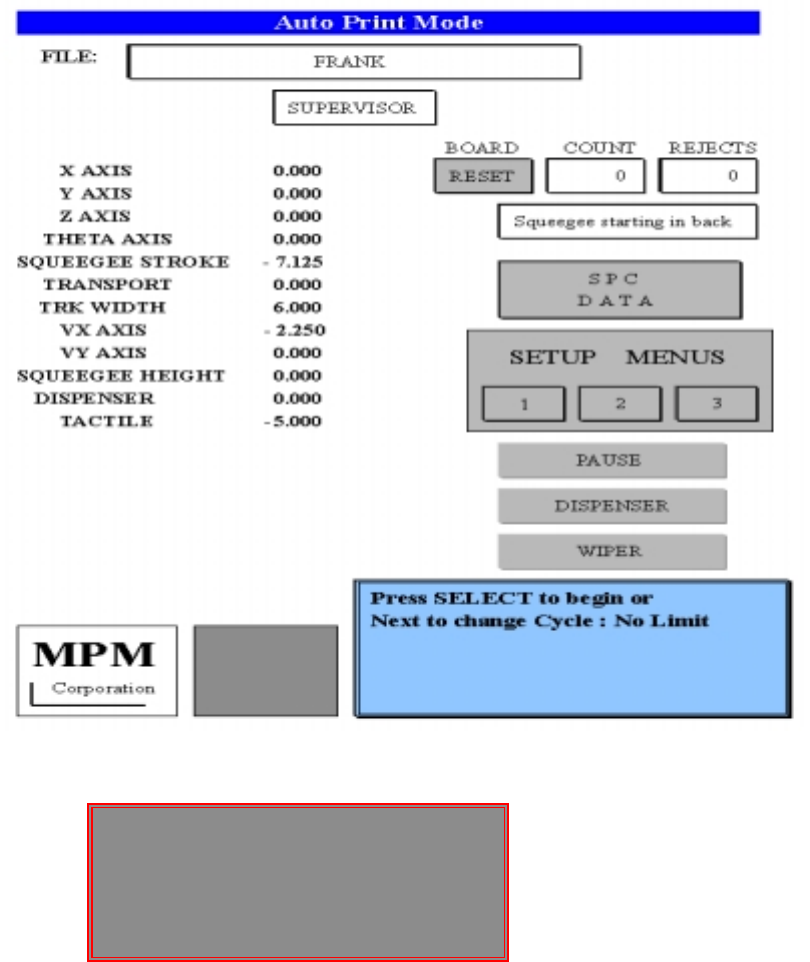

1.Auto Print 自動印刷,機器會做印錫膏的動作
Press SELECT to begin or(按 SELECT 開始自動印刷)
Next to change Cycle Limits : No Limit 如下圖(按 NEXT,以更換印刷片數:不限制)
---Print Cycle Limits--- (印刷週期設定)
Roll Trackball To Change Value (滾動軌跡球,以變更印刷片數)
Print Cycle Limit : 3 (限定印刷週期: 3 片)最高 999 片
Press Exit When Done. (當設定完成後，按 EXIT)
---Print Cycle Limits---
Roll Trackball To Change Value
Print Cycle Limit : 3
Press Exit When Done.
