6. 预防保养 QD053-04 144 AIM 机械手册 〈4 吸嘴贴装工作头〉 1. 拆下贴装工作头。 （详细请参考 「5 .3 贴装工作头的拆除」 。) 2. 旋转过滤器罩环，拆下过滤器套和过滤 器。 3. 将过滤器罩环浸在中性洗涤剂溶液中进 行洗涤。污垢严重时，请更换新的部 品。 备注 ) 将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A） 。请在中性洗涤剂中浸泡 5 分钟后用超声波洗涤器洗涤。 〈8 吸嘴、12…
QD053-04 6. 预防保养
AIM 机械手册 143
6.9.4 吸嘴真空过滤器的清扫
吸嘴真空压力异常的警告显示后请清扫吸嘴真空过滤器。另外，8 吸嘴工作头、12S 吸嘴工
作头的时候，请每月 (700 小时 ) 定时清扫。
关于洗涤用篓
吸嘴真空过滤器使用另外贩卖的篓后使操作容易。可以放入洗涤用的篓子内的过滤器的个
数如下所示。
·4，8，12S 吸嘴用过滤器：最大 40 个
·1 吸嘴用过滤器：最大 20 个

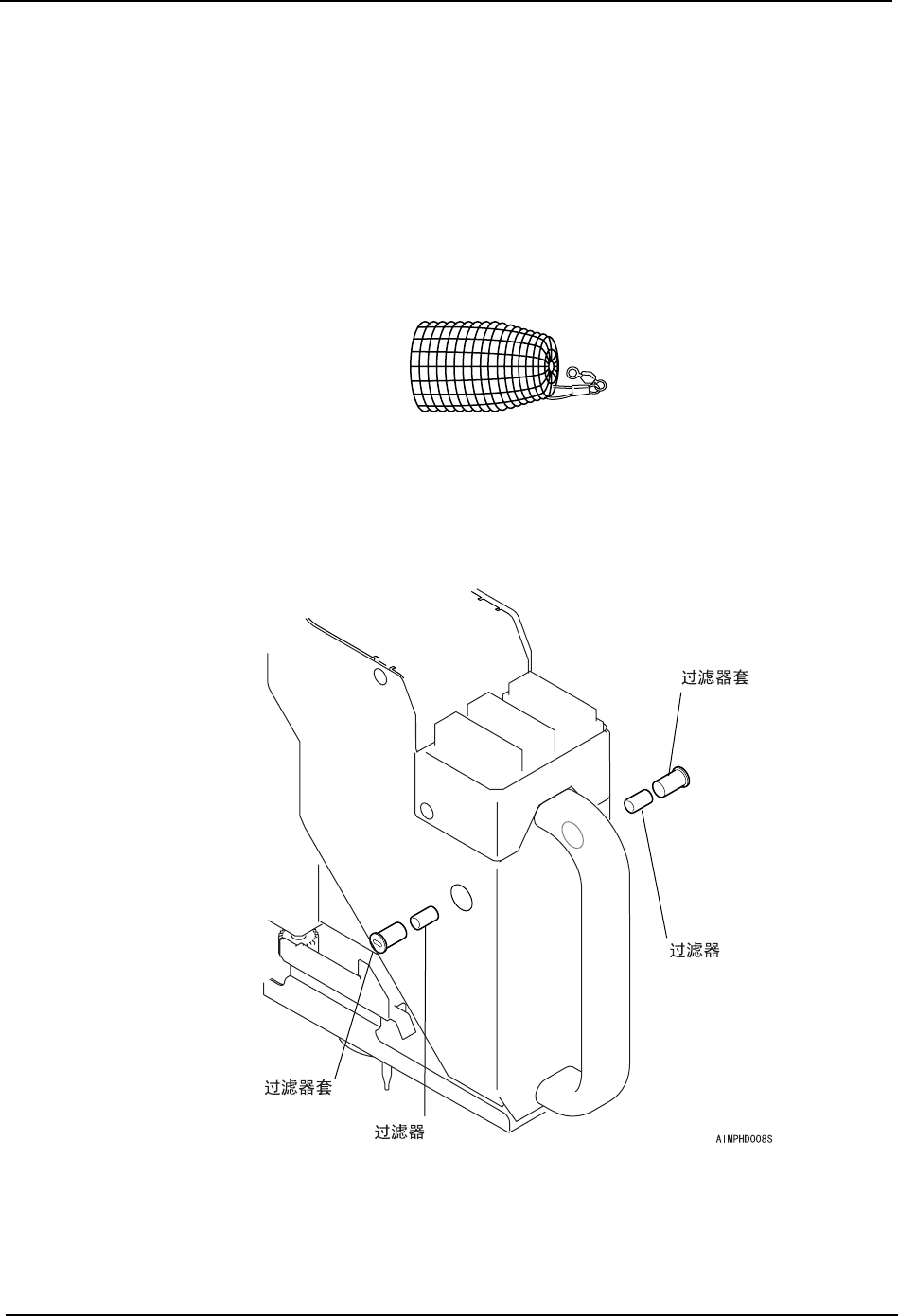

〈1 吸嘴工作头〉
1. 拆下贴装工作头。（详细请参考 「5.3 贴装工作头的拆除」。)
2. 使用一字型螺丝刀，松开过滤器套并卸下过滤器。
3. 将过滤器盖罩浸在中性洗涤剂溶液中进行洗净。污垢严重时，请更换新的部件。
备注 ) 将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A）。请在中性洗涤剂中浸泡 5
分钟后用超声波洗涤器洗涤。
1;73+'
6. 预防保养 QD053-04
144 AIM 机械手册

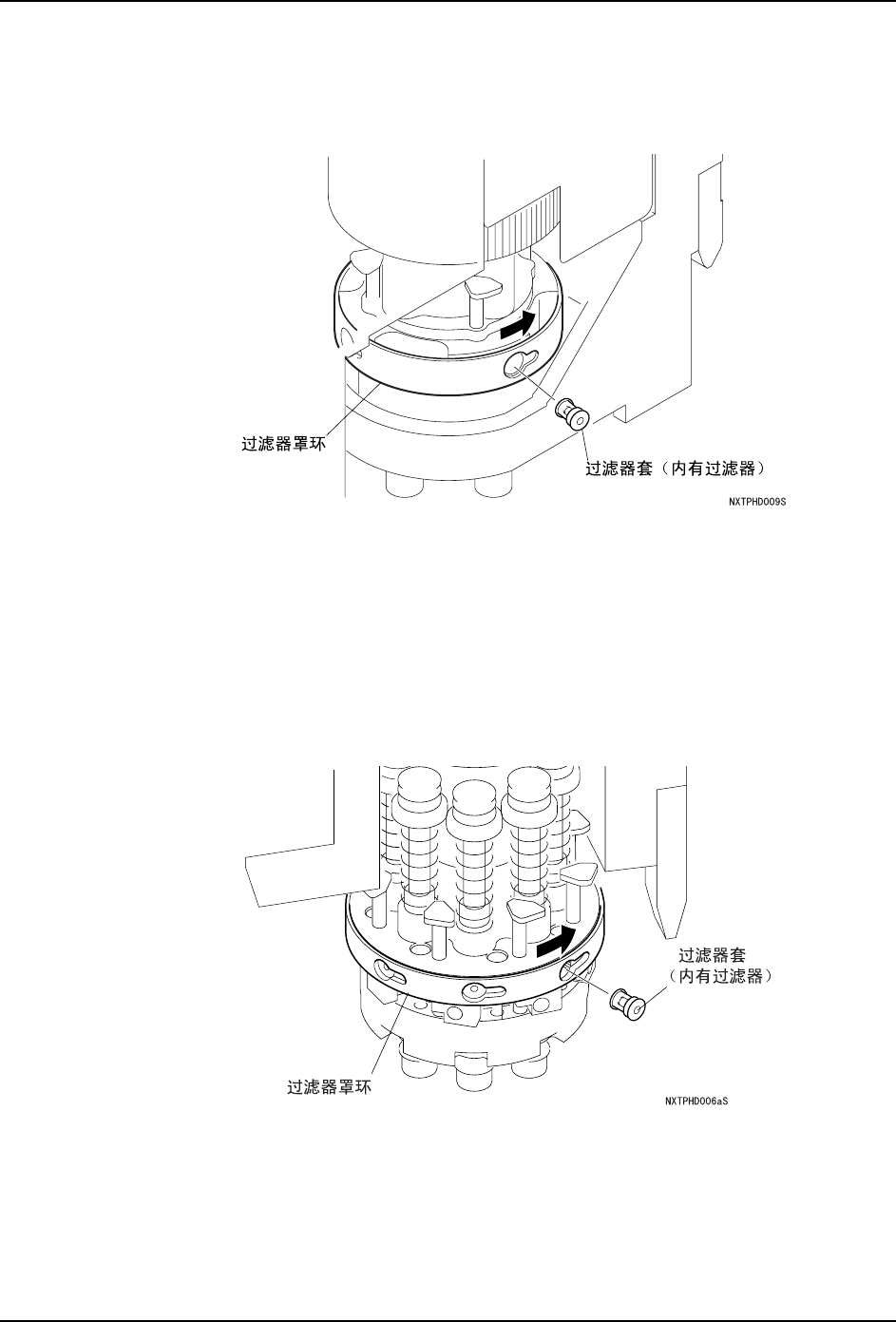

〈4 吸嘴贴装工作头〉
1. 拆下贴装工作头。（详细请参考 「5.3 贴装工作头的拆除」。)
2. 旋转过滤器罩环，拆下过滤器套和过滤器。
3. 将过滤器罩环浸在中性洗涤剂溶液中进行洗涤。污垢严重时，请更换新的部品。
备注 ) 将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A）。请在中性洗涤剂中浸泡 5
分钟后用超声波洗涤器洗涤。
〈8 吸嘴、12S 吸嘴贴装工作头〉
1. 拆下贴装工作头。（详细请参考 「5.3 贴装工作头的拆除」。)
2. 旋转过滤器罩环，卸下过滤器套和过滤器。
3. 将过滤器套和过滤器浸在中性洗涤剂溶液中进行洗净。污垢严重时，请与新品更换。
备注 ) 将收存在过滤器套中的过滤器放入用于洗涤的选项盒中 （K1325A）。请在中性洗涤剂中浸泡 5
分钟后用超声波洗涤器洗涤。
QD053-04 6. 预防保养
AIM 机械手册 145

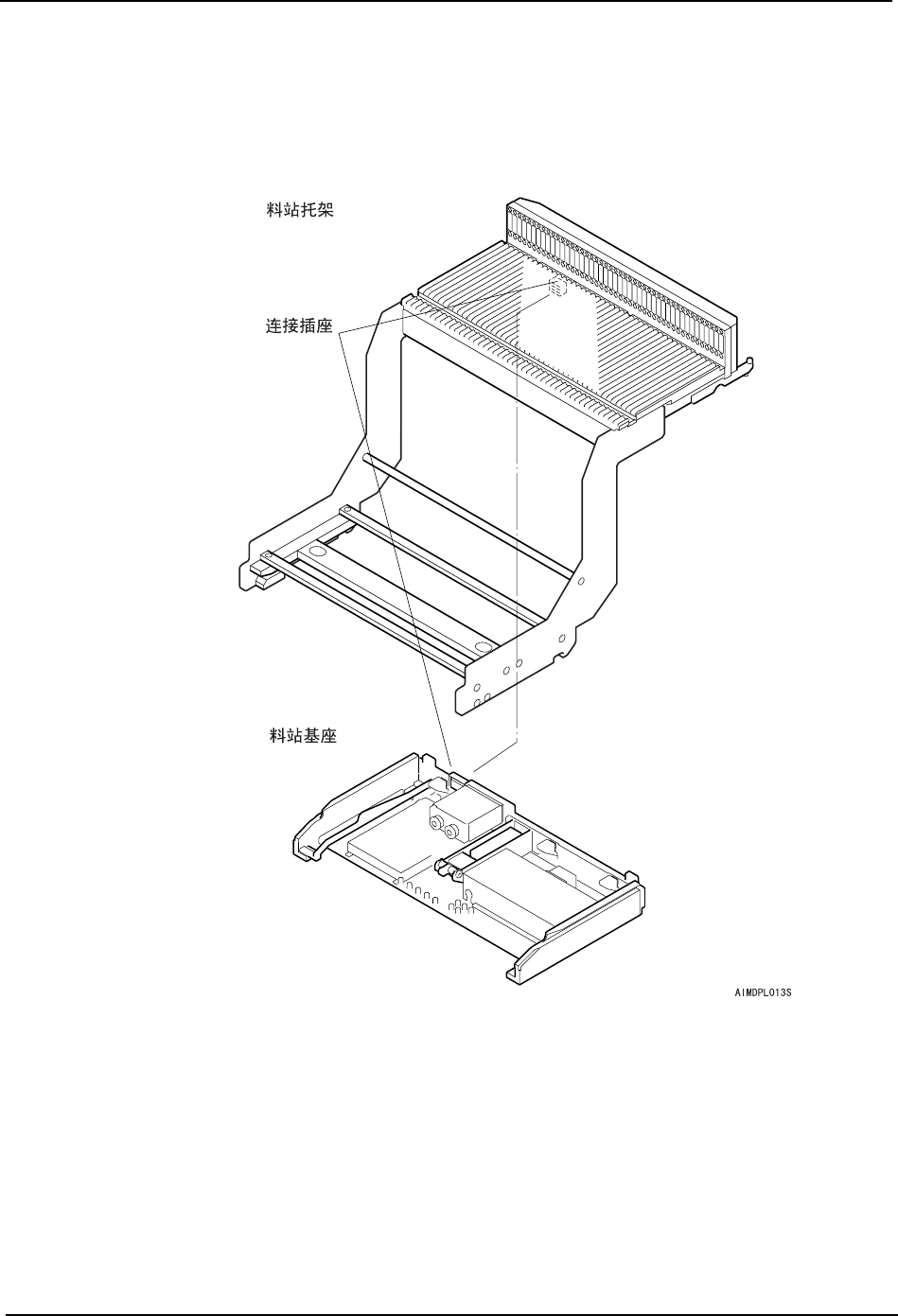

6.9.5 料站基座与料站托架间接插件的清扫
如果出现警告，请进行以下的清扫。
1. 拆下料站托架。( 详细请参考 「5.1 料站托架的拆除」)
2. 用吸尘器吸取残留在连接插座 ( 料站托架侧与托架基座侧 ) 的垃圾及灰尘。
