7.1.3 更换方法

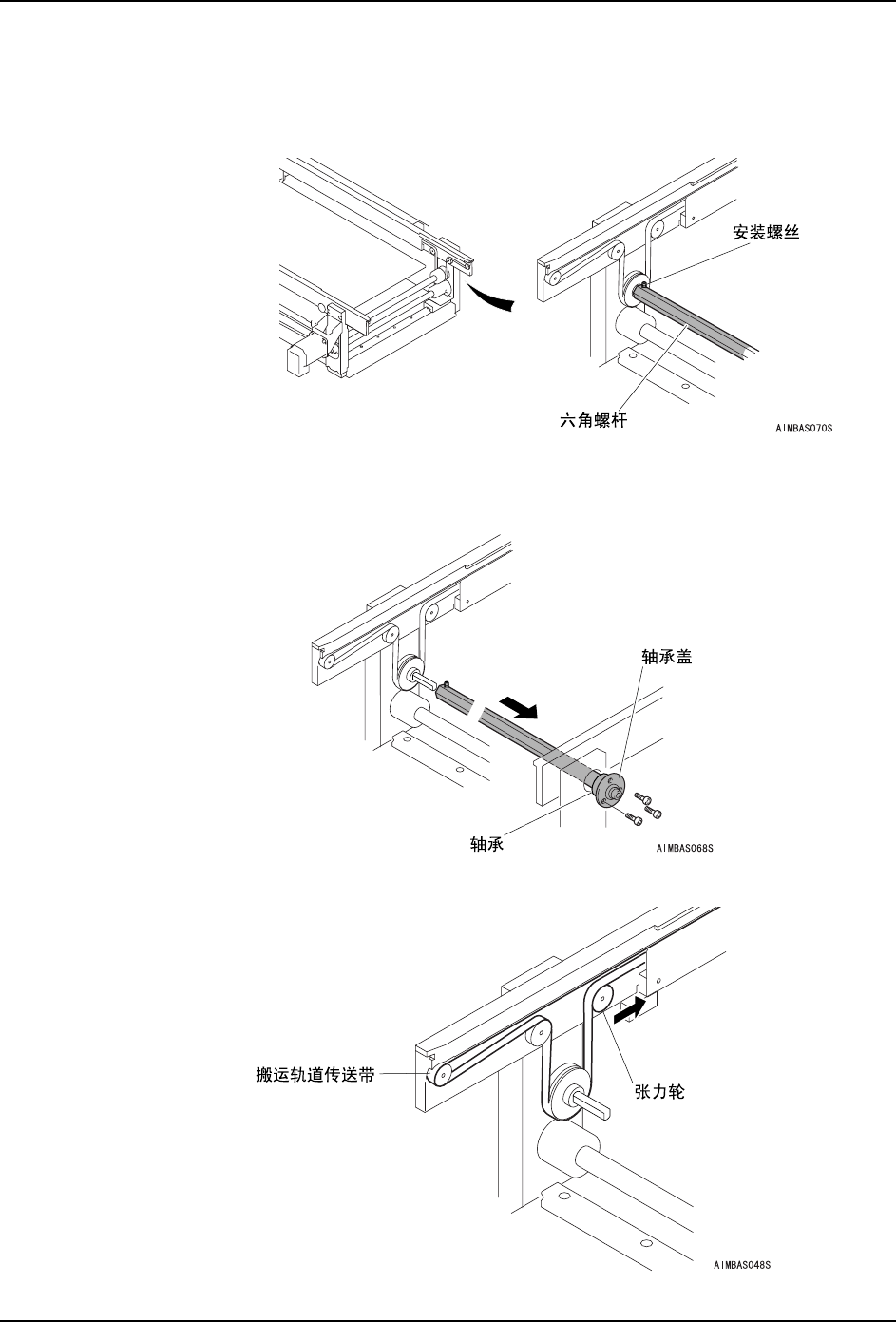

1. 使用支撑板更换指令，将搬运轨道扩大到最大宽度。

2. 请用六角板手拧松六角螺杆前面的安装螺丝。

3. 拆除轴承盖的安装螺丝（3 根）。

4. 与轴承盖一起将六角螺杆拉出。

5. 用六角扳手拧松张力滑轮，使传送带放松。

QD053-04 7. 消耗品的更换

AIM 机械手册 151

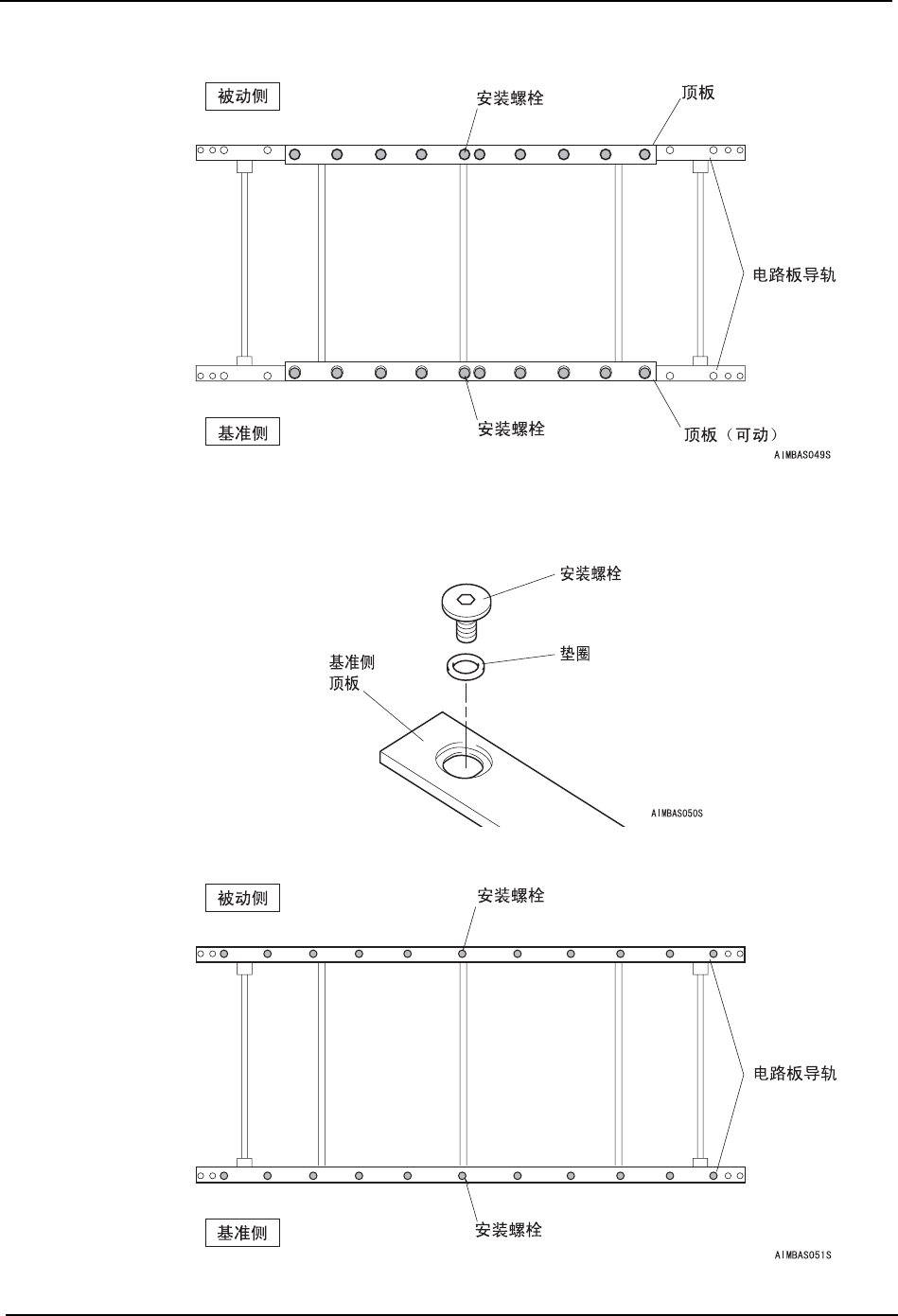

6. 用六角扳手将在电路板导轨上安装顶板的螺栓（10 根 / 单侧）拆除，拆下顶板。

在基准侧顶板上，各个安装螺栓的下面放有垫环。将其与螺栓一起拆除。

7. 用六角扳手拆除螺栓（11 根 / 单侧）将电路板导轨从搬运轨道本体上取下。

7. 消耗品的更换 QD053-04

152 AIM 机械手册

8. 拆除固定螺丝（7 根），将加紧板从加紧轨道上拆除。

9. 请将搬运轨道与新品进行更换。

10.将夹紧板固定在夹紧轨道上时，此时，请注意夹紧板下侧碰到弹簧座时两者之间不要有

间隙。
