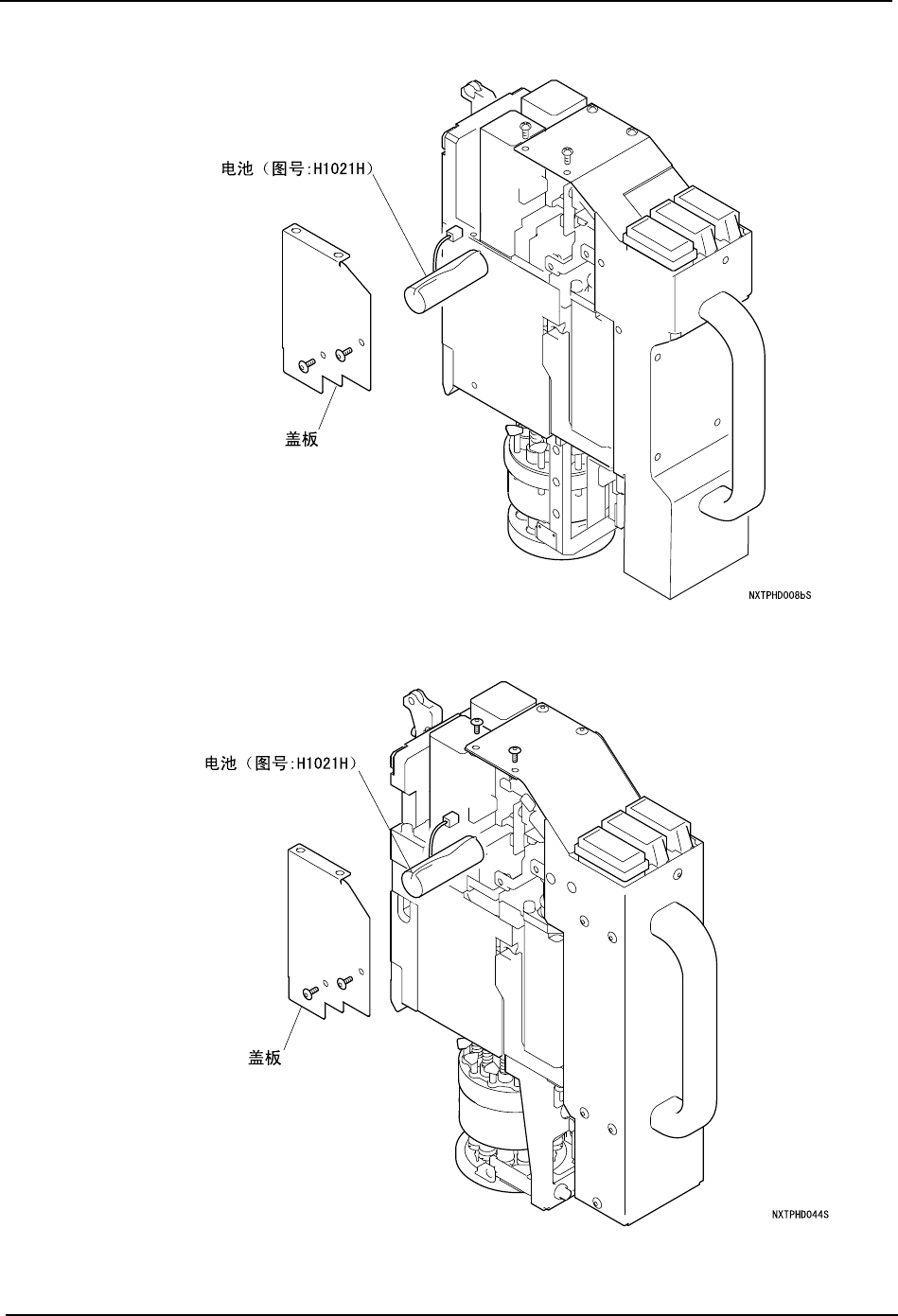

〈8 吸嘴工作头〉
〈12S 吸嘴工作头〉
7. 消耗品的更换 QD053-04
160 AIM 机械手册
7.5 模组 CPU 箱电池的更换
机器在即使主电源开关处于 OFF 时，也可以根据 CPU 箱内存的电池保持以下的信息。但是，
电池在已经消耗的情况下，如果将机器的主电源开关处于 OFF 时，这些信息会消失。
a. 各种固有值
·矩阵数据 ·料站倾斜数据 ·自动校正结果
b. 模组功能设定值
c. 生产电路板信息
·生产 Job 名 ·生产信息 ·Profiler 信息 ·生产结束顺序信息
为了保持信息，请必须在进行准备操作后更换电池。
7.5.1 更换时期
电池报警时。
7.5.2 准备操作
1. 请确认是否有收存料站数据、料站倾斜数据的软盘。这个软盘在购买机器时被附加。没
有软盘时，有必要进行以下 0 的操作。
a. 请将模组的矩阵测定数据保存到 PC 中。详细请参考 NXT 系统手册的「7.11.8 矩阵测
定数据的管理」。
b. 请获取模组的料站倾斜测定数据。料站倾斜测定数据在手动模式的信息指令上可以确
认。
2. 请获取模组的功能设定的内容。模组功能设定的内容在附加软件上可以确认。详细请参
考 NXT 系统手册的 「7.11.3 模组单位的功能设定」。
接下来，请进行以下的操作。
1. 请从贴装工作头上拆下吸嘴。
2. 如果在机器内有电路板的话，请将其除去。
3. 请将与贴装工作头对应的治具安装在吸嘴更换器上。治具吸嘴的数量与吸嘴头的数量相
一致。
4. 请准备更换用电池、控制电源用的内存电阻 （电阻值 :1M Ω以上）用的腕带。
QD053-04 7. 消耗品的更换
AIM 机械手册 161
7.5.3 更换方法
更换电池的操作者请将限制电源用的内存电阻 （电阻值 :1M Ω以上）的腕带戴在手腕上。
在基座的正面有腕带的连接口 （EARTH BONDING POINT）。
1. 主电源开关 OFF 后，将 CPU 箱从模组中取出。（请参考 「8.7 模组 CPU 箱的更换」。）

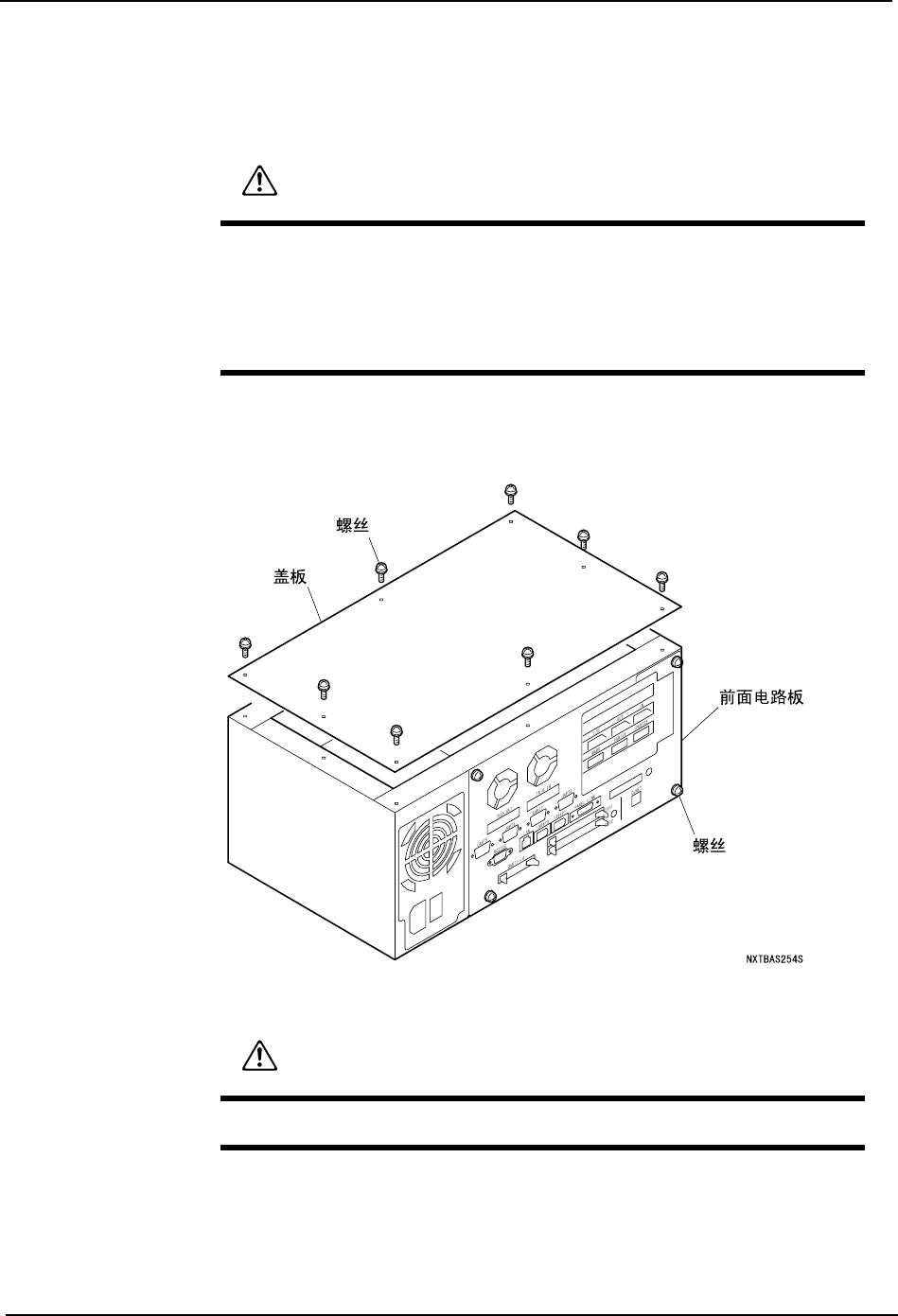

2. 取下 CPU 箱的盖罩。进一步，请拆除前面面板的螺丝。
3. 请将防治静电用的腕带戴在手腕上。
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池
时，有必要重新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
注意
在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
