7. 消耗品的更换 QD053-04
174 AIM 机械手册
7.12.2 侧盖板风扇的更换
1. 将主电源开关 OFF，切断机器的电源。
2. 拆除侧盖板的安装螺丝。
3. 拆除冷却风扇上的导线接头。
4. 从盖罩上拆除地线的连接。
5. 拆除盖罩。
6. 拆除螺拴 （4 个），将冷却风扇从盖板上拆除。
7. 将新的风扇安装在侧盖板上。
8. 连接地线到盖板上。
9. 连接冷却风扇的导线插头。
10.安装盖罩。
警告
更换作业请必须在切断电源后进行。
QD053-04 7. 消耗品的更换
AIM 机械手册 175
7.12.3 料站托架 DC 电源用风扇的更换
更换用于料站基座 DC 电源的风扇时， 请预先拆下料站托架。（详细请参考 「5.1 料站托架
的拆除」。）
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下螺栓 (4 根 ) 和风扇的插座，从供料托架上取下 DC 电源盖罩。
3. 拧下螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
警告
更换作业请必须在切断电源后进行。
7. 消耗品的更换 QD053-04
176 AIM 机械手册

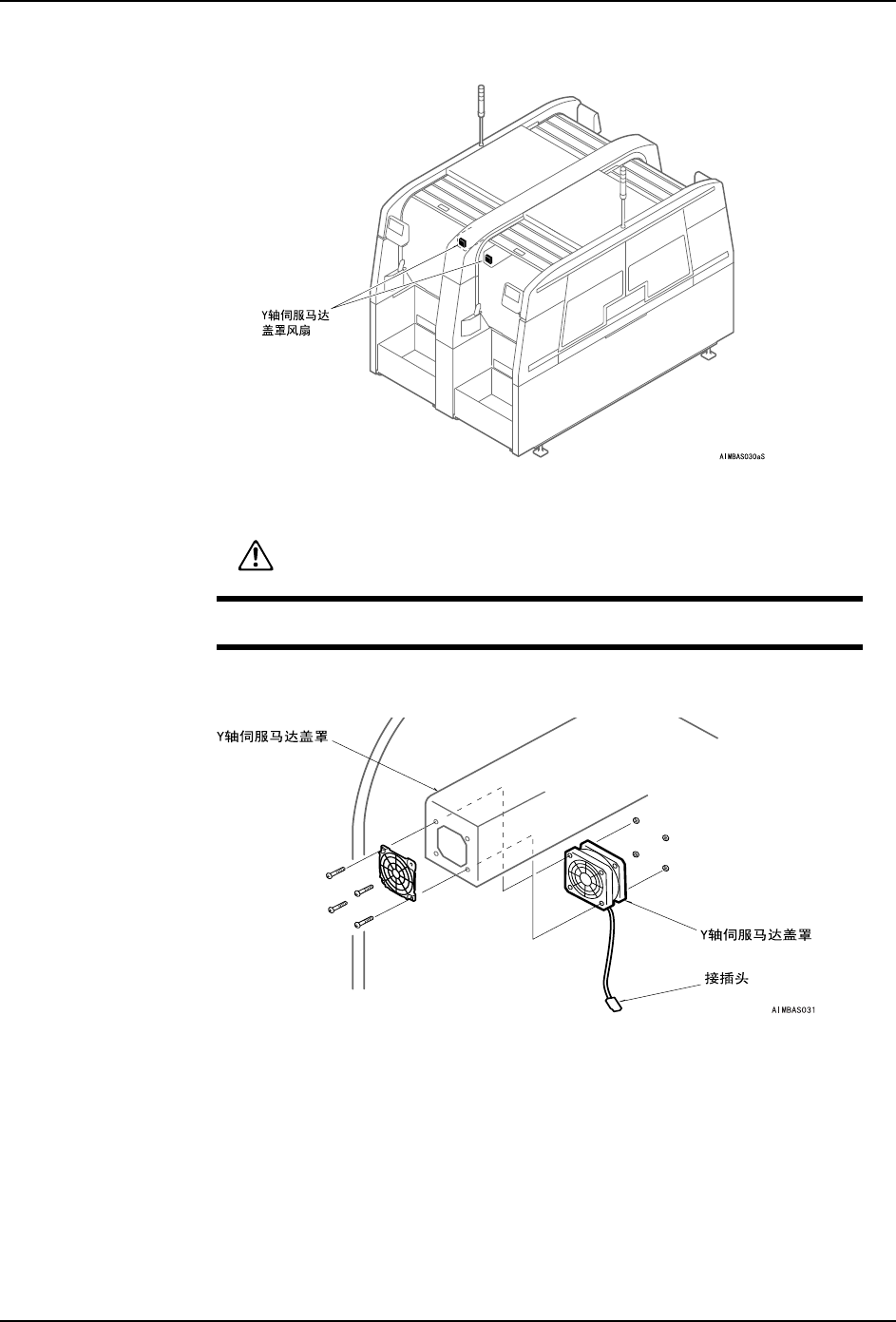

7.12.4 Y 轴伺服马达盖罩风扇的更换
1. 将主电源开关 OFF，切断机器的电源。
2. 拆除 Y 轴伺服马达的安装螺丝 （3 根）。
3. 拆除冷却风扇的导线插座。
4. 从盖罩上拆除地线的连接。
5. 安装盖罩。
6. 将新的风扇安装到盖罩上。
7. 连接地线到盖罩上。
8. 连接冷却风扇的导线插座。
9. 安装盖罩。
警告
更换作业请必须在切断电源后进行。
