QD053-04 7. 消耗品的更换
AIM 机械手册 181
7.16 料盘单元 -M 控制电路板保险丝的更换
7.16.1 更换方法
事前将料盘托架 -M 从机器上取下。

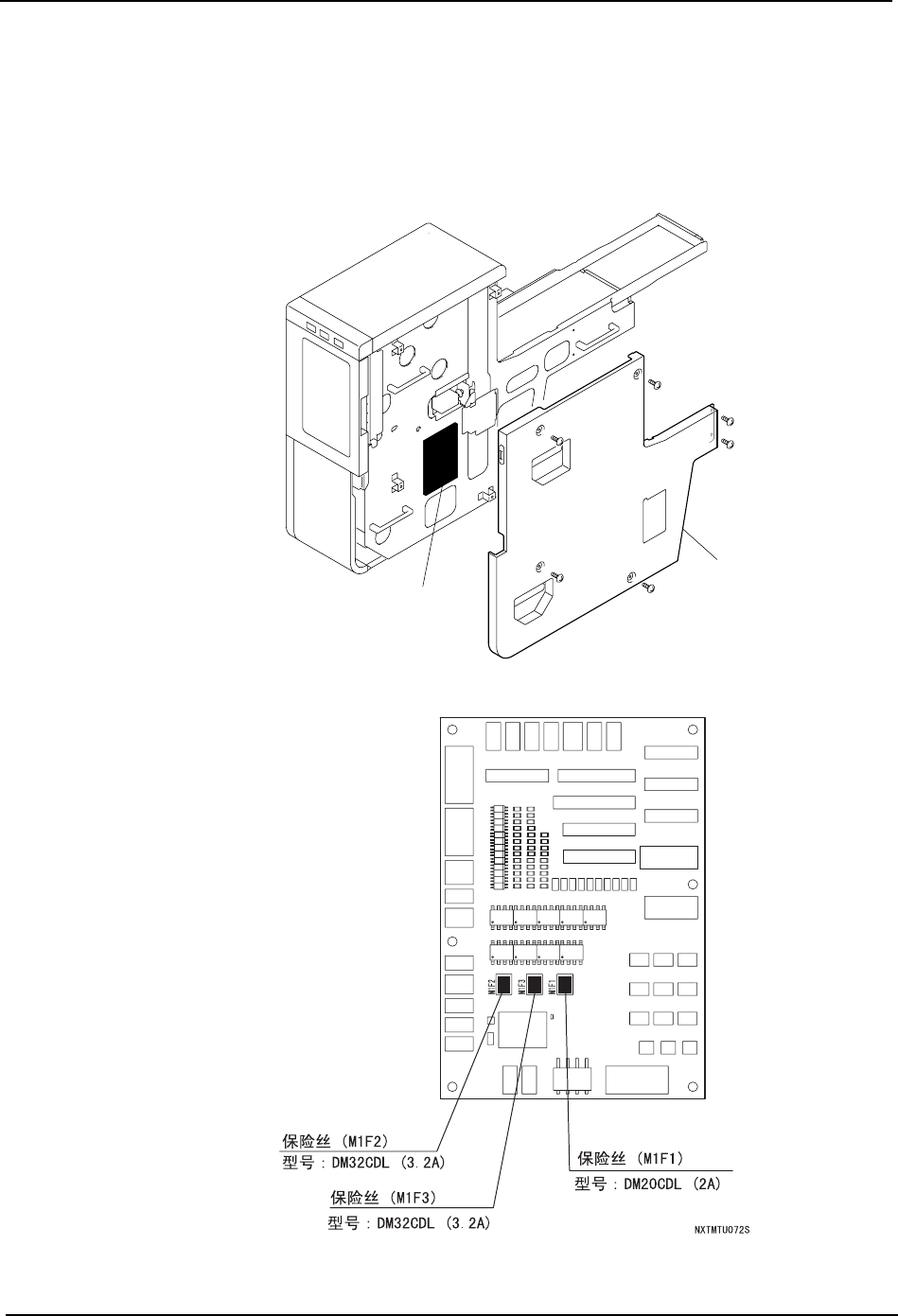

1. 拧松螺丝，拆除侧面的盖板。
2. 从控制电路板上拔下烧断的保险丝 （M1F1，M1F2，M1F3）后进行更换。
3. 请拆除侧面的盖板。
1;70786
Ⲫᵓ
⬠䴶⬉䏃ᵓ
7. 消耗品的更换 QD053-04
182 AIM 机械手册
7.17 真空阀的吸气阀、排气阀、垫圈等的更换
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.17.1 更换时期
机器每运转 10,000 小时
7.17.2 准备物品
DOP-300SA 维修保养套件 吸取阀干扰防止橡胶 4
吸·排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手 -
转矩扳手 M5 内六角扳手 （可以将紧固
螺距设定为 8N·m 的扳手）
螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、油性笔 -
QD053-04 7. 消耗品的更换
AIM 机械手册 183
7.17.3 更换方法
真空泵的拆除

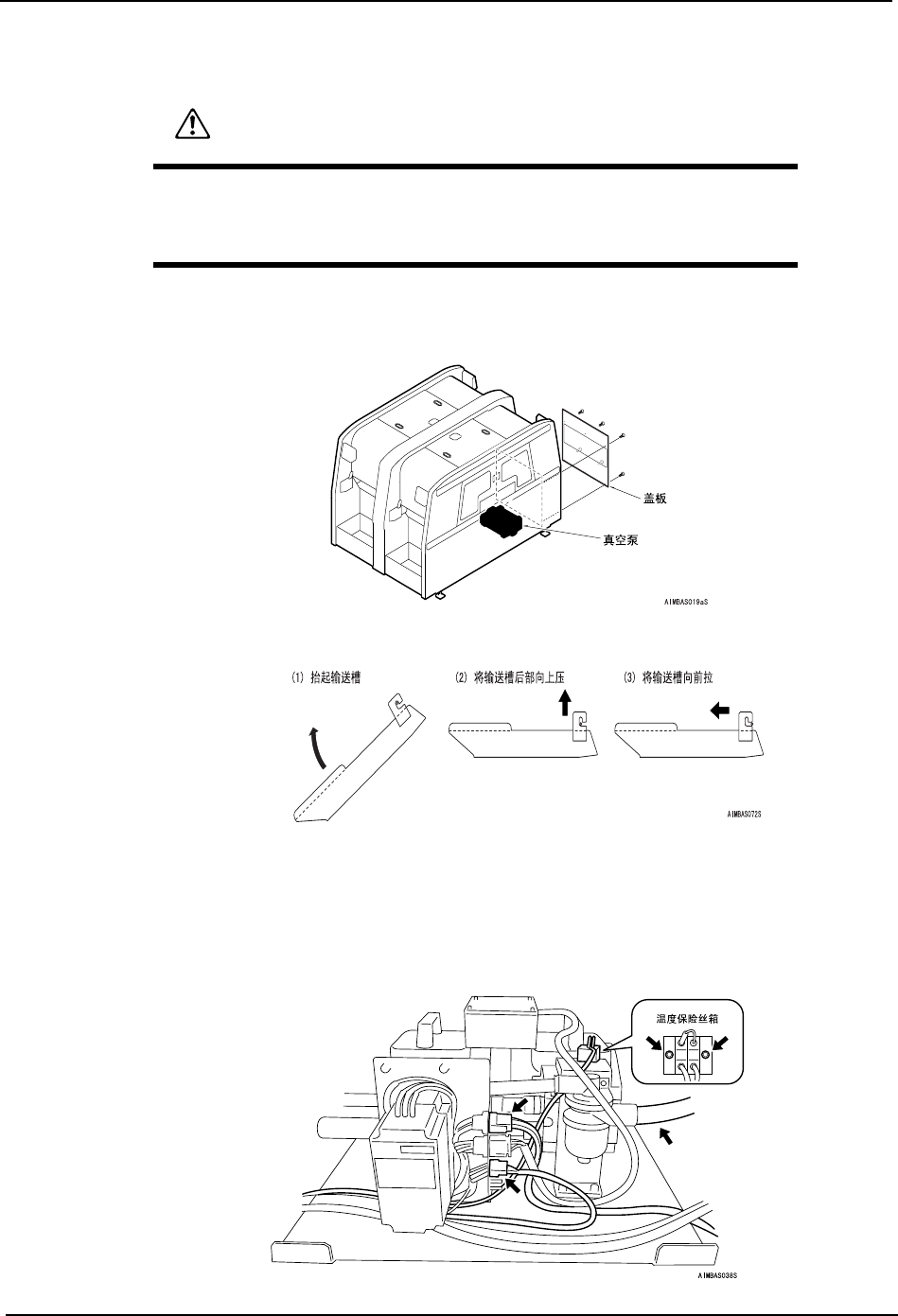

1. 拆除模组 2、Side2 侧的下部盖板。
2. 拆除机器内部的废料带输送槽。
3. 请拆除下述的连接处。
a. 用六角扳手 （2.5mm）拆除螺丝 （2 根），拆除温度保险丝箱。
b. 拔出真空管。
c. 拆除导线接头 （2 处）。
警告
·在进行拆除真空泵操作前，请务必切断机器主电源。
·请在泵停止后放置 30 分钟以上，确认泵冷却后进行操作。一旦运转停
止，泵内部变热，会造成火伤。
