QD053-04 8. 部件的更换 AIM 机械手册 193 7. 用扳手拧松固定在相机单元上的螺栓 ( 4 根 ) 并取下。 8. 从相机后部拆下导线插头 (2 个 )。 9. 按照与取下时相反的顺序安装新的单元。 10.将相机单元安装到 基座上时，请注意以下几点。 a. 将相机单元的缺口向着搬运轨道侧决 定相机的安装方向。 NXTPCA007S
8. 部件的更换 QD053-04
192 AIM 机械手册
5. 从灯具上取下导线插头 (2 个 )。
6. 用六角扳手拧松长脚螺栓 (4 根 ) 并取下。小心地拆下灯具。
QD053-04 8. 部件的更换
AIM 机械手册 193
7. 用扳手拧松固定在相机单元上的螺栓 (4 根 ) 并取下。
8. 从相机后部拆下导线插头 (2 个 )。
9. 按照与取下时相反的顺序安装新的单元。
10.将相机单元安装到基座上时，请注意以下几点。
a. 将相机单元的缺口向着搬运轨道侧决定相机的安装方向。
NXTPCA007S
8. 部件的更换 QD053-04
194 AIM 机械手册

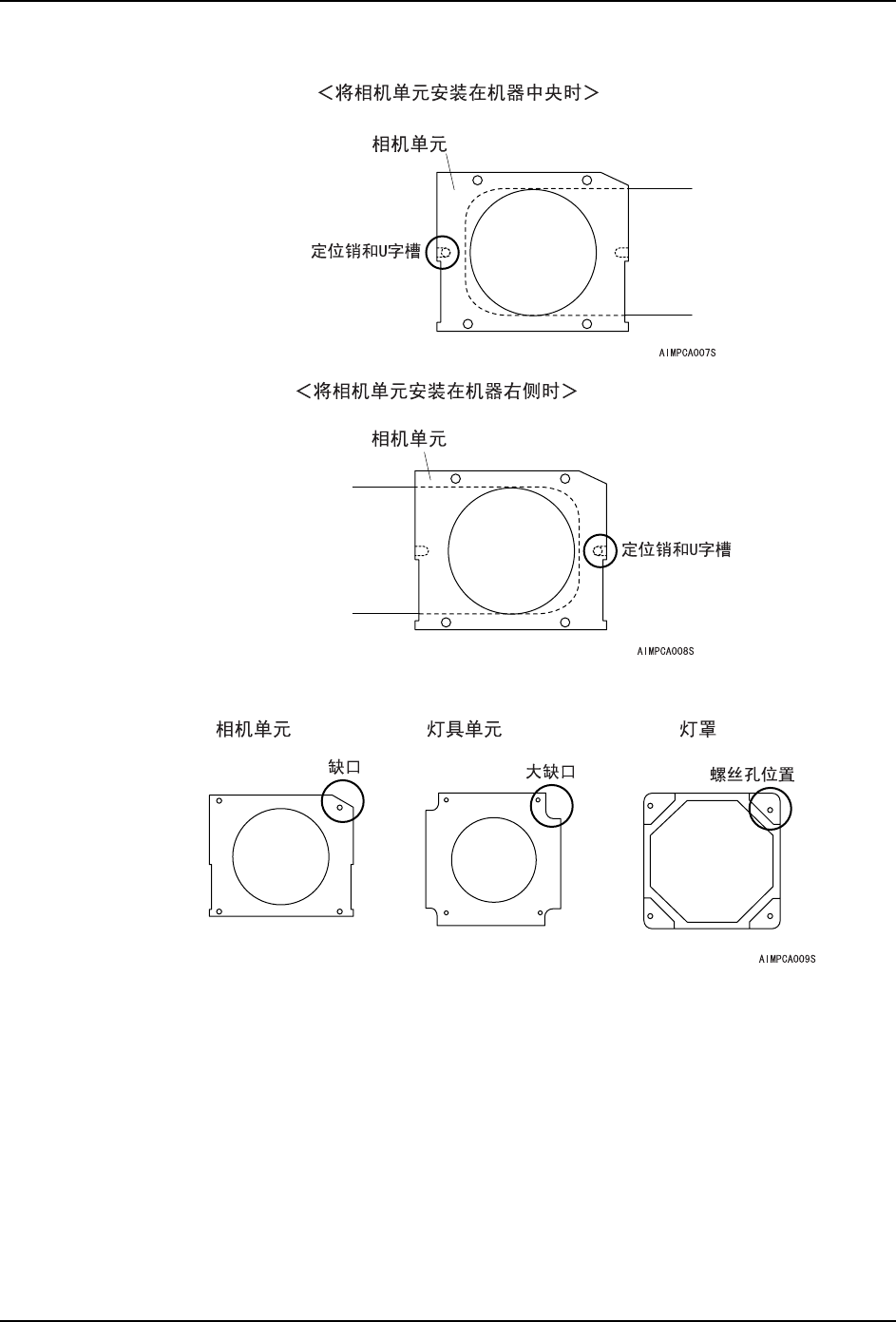

b. 在基座上的定位销与相机单元 （反面）的 U 字槽相一致。
11.在相机单元上，安装灯具以及灯罩时，请与各部件的安装方向相一致。
