QD053-04 8. 部件的更换 AIM 机械手册 213 8.10 真空泵控制箱的更换 8.10.1 更换方法 1. 将主电源开关 OFF，切断机器 的电源。 2. 拆 下模组 2，Side 2 的 下部盖板。 警告 在进行更换操作时，请务 必在切断电源后进行。 注意 · 连接电缆的插接，请握住 插头不要拉电缆。 · 取出伺服箱时，请注意不 要强行拉出电缆。 · 在连接插头时，请确认插 头名称注意不要错误。 · 安装伺服箱时，请注意…
8. 部件的更换 QD053-04
212 AIM 机械手册
3. 拆除机器内部的废料带输送槽。
4. 拆除固定 CPU 箱的螺栓。
5. 拆除■所显示部分的插头。
6. 将 PC 卡从旧的 CPU 箱中取出，插入新的 CPU 箱。
7. 从基座中取出 CPU 箱。从 CPU 箱上拆除筋板。
8. 将 CPU 箱的电源开关 ON。
9. 以拆除新的控制箱的相反的步骤安装到基座上。
AIMBAS033
AIMBAS04
4
1
3
4
5
8
7
QD053-04 8. 部件的更换
AIM 机械手册 213

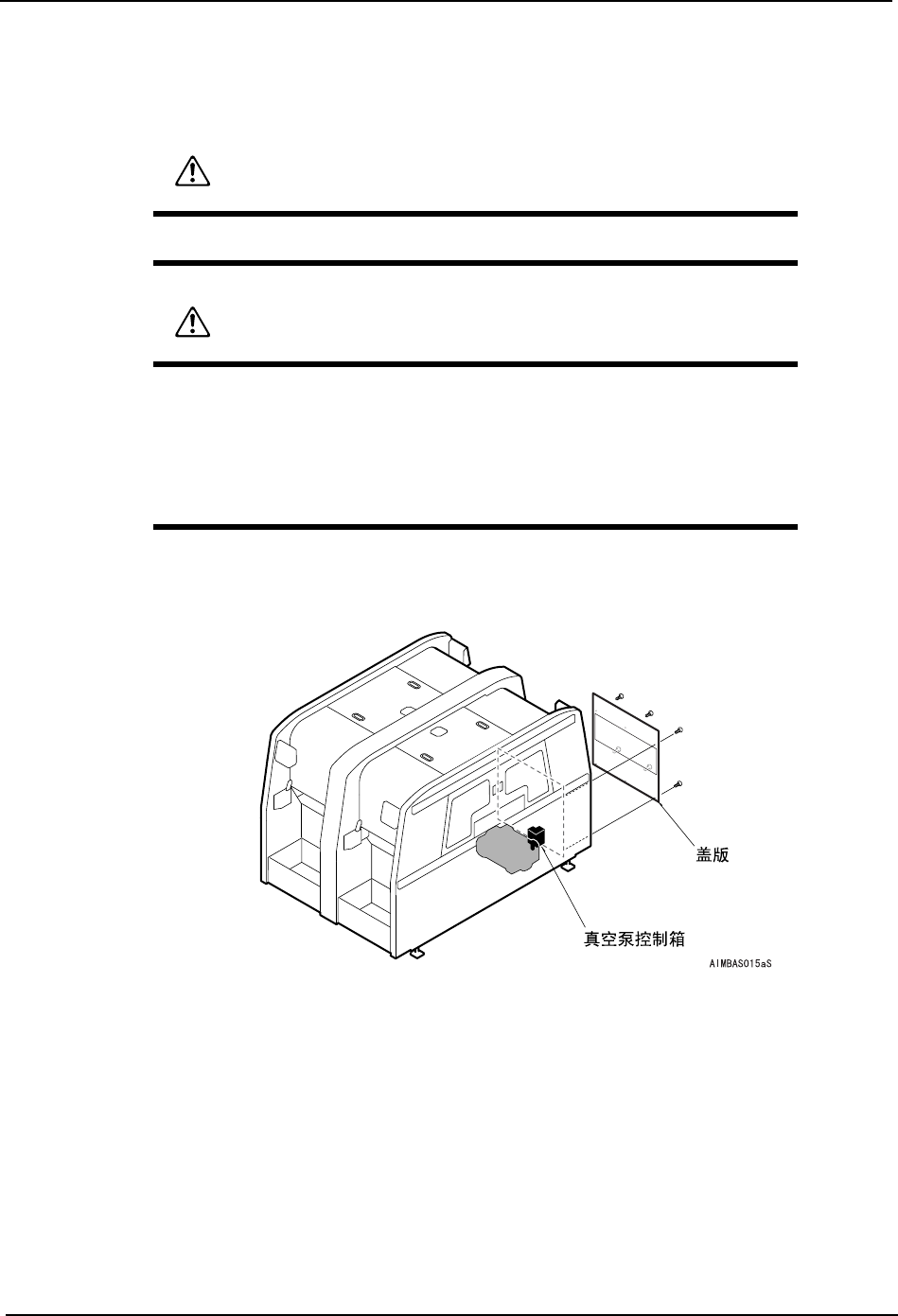

8.10 真空泵控制箱的更换
8.10.1 更换方法
1. 将主电源开关 OFF，切断机器的电源。
2. 拆下模组 2，Side 2 的下部盖板。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
·连接电缆的插接，请握住插头不要拉电缆。
·取出伺服箱时，请注意不要强行拉出电缆。
·在连接插头时，请确认插头名称注意不要错误。
·安装伺服箱时，请注意不要夹住电缆。
8. 部件的更换 QD053-04
214 AIM 机械手册
3. 拆除机器内部的废料带输送槽。
4. 确认真空泵控制箱的位置，拆除连接在控制箱支架上的插头 (MSICN1、MSICN2、MSICN3)。
5. 拆除固定真空控制箱筋板的螺栓。
6. 将控制箱与筋板一起取出。
7. 从筋板中取出控制箱。
8. 以拆除新的真空控制箱的相反的步骤安装到基座上。
AIMBAS034
AIMBAS035
