QD053-04 8. 部件的更换 AIM 机械手册 229 6. 拆下螺丝，拆除分配器箱的盖罩。 7. 拆除下图的导线接插头 （4 根） 。拆 除螺丝后取出分配器电路板。 8. 按照与拆除相反的步骤，安装新的分配器 电路板。 9. 连接地线到盖罩上。 10.连接冷却风扇的导 线插座。 11.安装盖罩。
8. 部件的更换 QD053-04
228 AIM 机械手册
8.16 分配器的更换
8.16.1 更换方法
1. 将主电源开关 OFF，切断机器的电源。

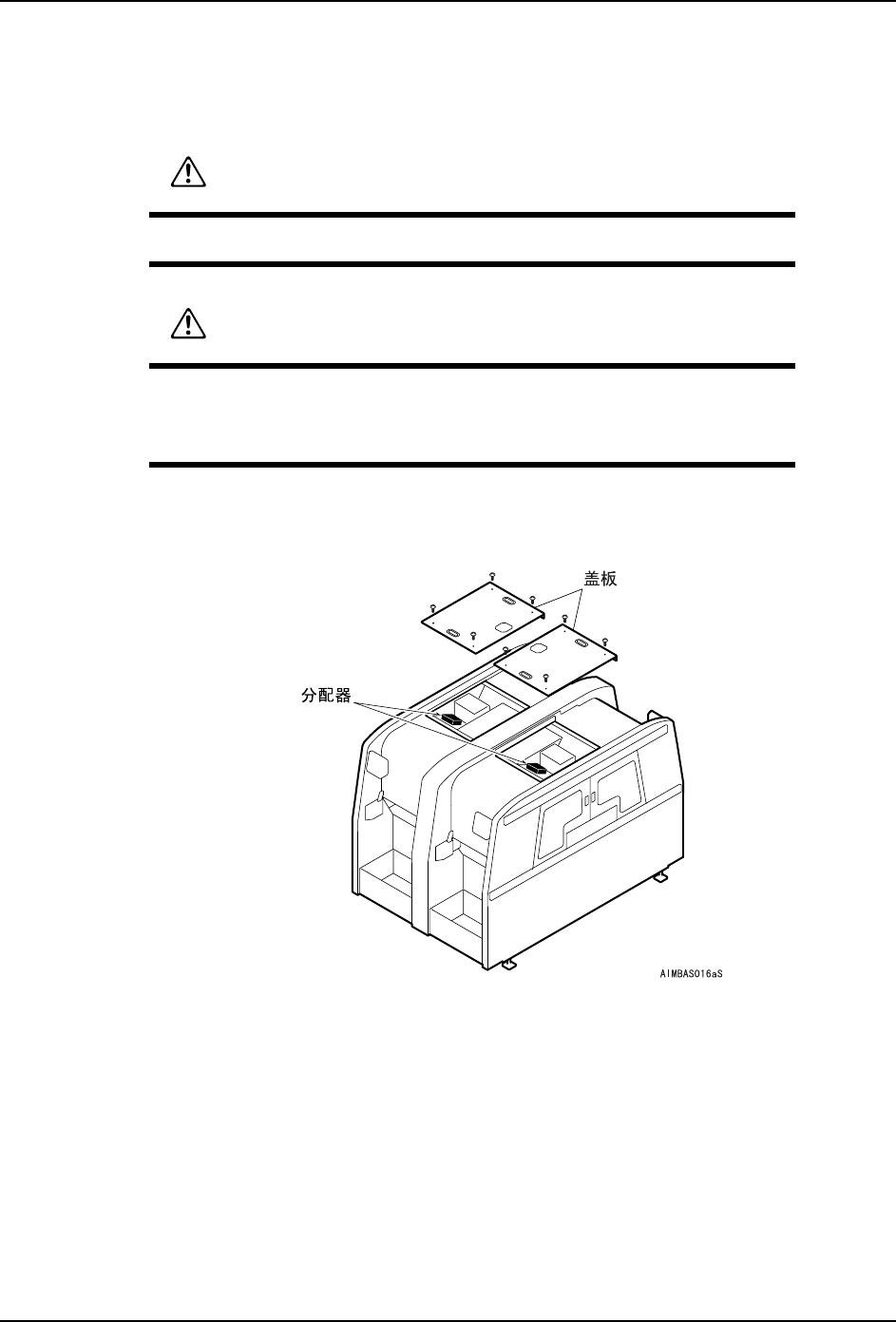

2. 拆除机器上部盖罩的安装螺丝。
3. 拆除冷却风扇的导线插座。
4. 从盖板上拆除导线的连接。
5. 拆除盖罩。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
·在接差导线接头时，请拿住接插头进行更换，不要拉电缆。
·在连接接插头时，请注意确认接插头的名称不要搞错。
QD053-04 8. 部件的更换
AIM 机械手册 229

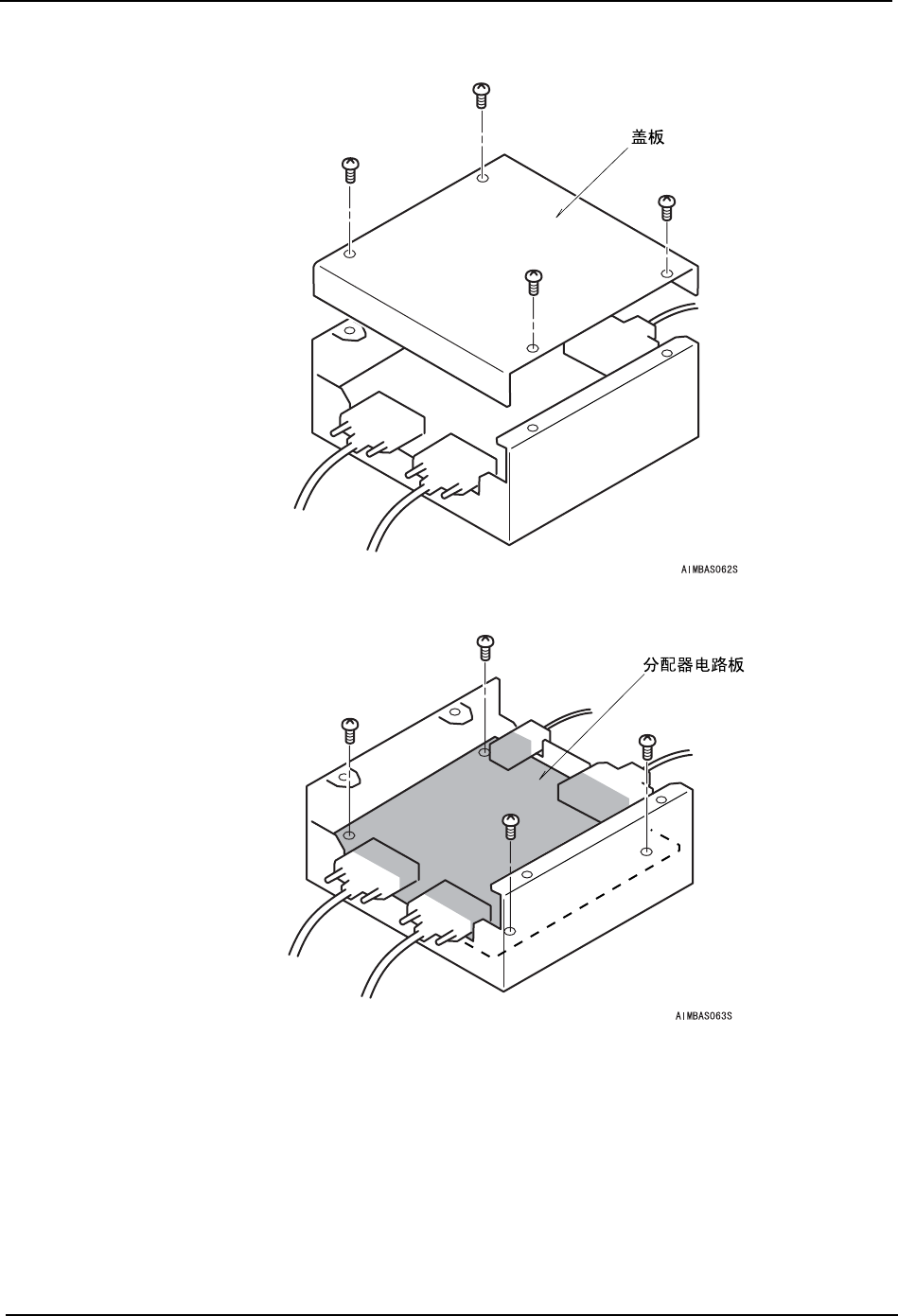

6. 拆下螺丝，拆除分配器箱的盖罩。
7. 拆除下图的导线接插头 （4 根）。拆除螺丝后取出分配器电路板。
8. 按照与拆除相反的步骤，安装新的分配器电路板。
9. 连接地线到盖罩上。
10.连接冷却风扇的导线插座。
11.安装盖罩。
8. 部件的更换 QD053-04
230 AIM 机械手册
MEMO:
