QD053-04 9. 传感器的调整
AIM 机械手册 231
9. 传感器的调整
9.1 机上 PAM （测定贴装精度）
在此，就机器上的 PAM （Placing Accuracy Measurement software）进行说明。在进行测
定时，需要将机器切换到 PAM 模式。其启动步骤也一并记载。
9.1.1 准备物品
请准备测定时设定了使用的贴装头和吸嘴的 PAM 用的 job。另外，除 job 以外还需要以下所
列举的部件和治具。
备注 ) PAM 用的 job 样品收存在附加软件的安装 CD 中，请适当编辑使用。

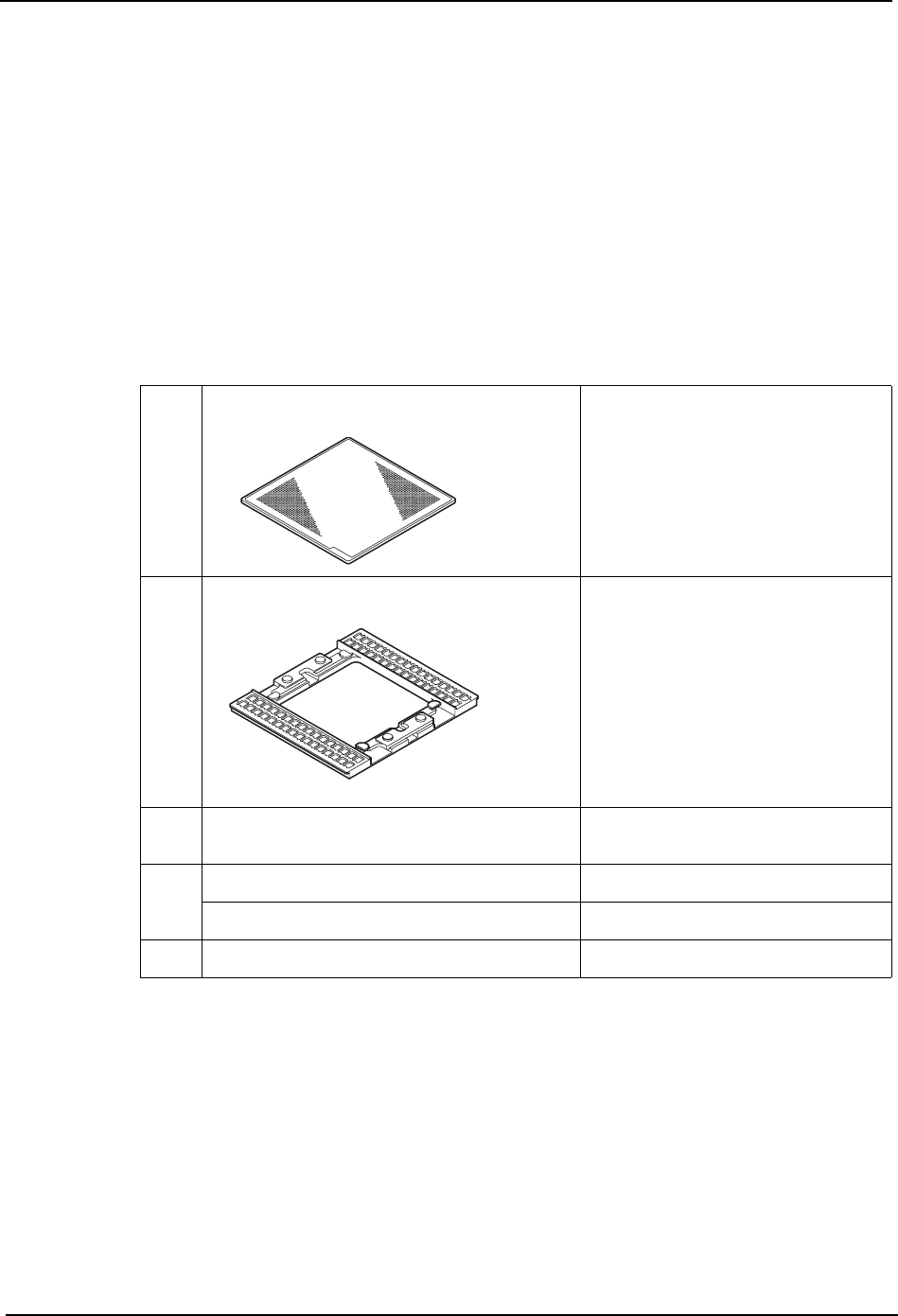

1 吸嘴工作头、4 吸嘴工作头测定时
治具 玻璃电路板 PZ1459* 1 吸嘴工作头、4 吸嘴工作头、8
吸嘴工作头、12S 吸嘴工作头通用
治具 治具板 AA01B** 1 吸嘴工作头、4 吸嘴工作头、8
吸嘴工作头、12S 吸嘴工作头通用
元件 玻璃元件 PZ1460* 4 吸嘴工作头用 :64 个
1 吸嘴工作头用 :32 个
吸嘴 φ 7.0mm AA07C**( 或者 AA07K**) 4 吸嘴工作头用 :4 个
φ 7.0mm AA751**( 或者 AA755**) 1 吸嘴工作头用 :1 个
其他 玻璃元件用的双面胶纸。（市场商品） 10mm 宽、半透明
NXTBAS185
NXTBAS186
9. 传感器的调整 QD053-04
232 AIM 机械手册
8 吸嘴工作头、12S 吸嘴工作头测定时
治具 玻璃电路板 PZ1459* 1 吸嘴工作头、4 吸嘴工作头、
8 吸嘴工作头、12S 吸嘴工作头
通用
治具 治具板 AA01B** 1 吸嘴工作头、4 吸嘴工作头、
8 吸嘴工作头、12S 吸嘴工作头
通用
元件 1005 白色元件 K5488B 10,000个/卷
吸嘴 φ 0.7 AA735** 8 吸嘴工作头用 :64 个
12S 吸嘴工作头用 :32 个
其他 玻璃元件用的双面胶纸。（市场商品） W 玻璃胶纸 666 （透明 50.8mm
宽）
NXTBAS185
NXTBAS186
