QD053-04 9. 传感器的调整
AIM 机械手册 233
9.1.2 测定的准备

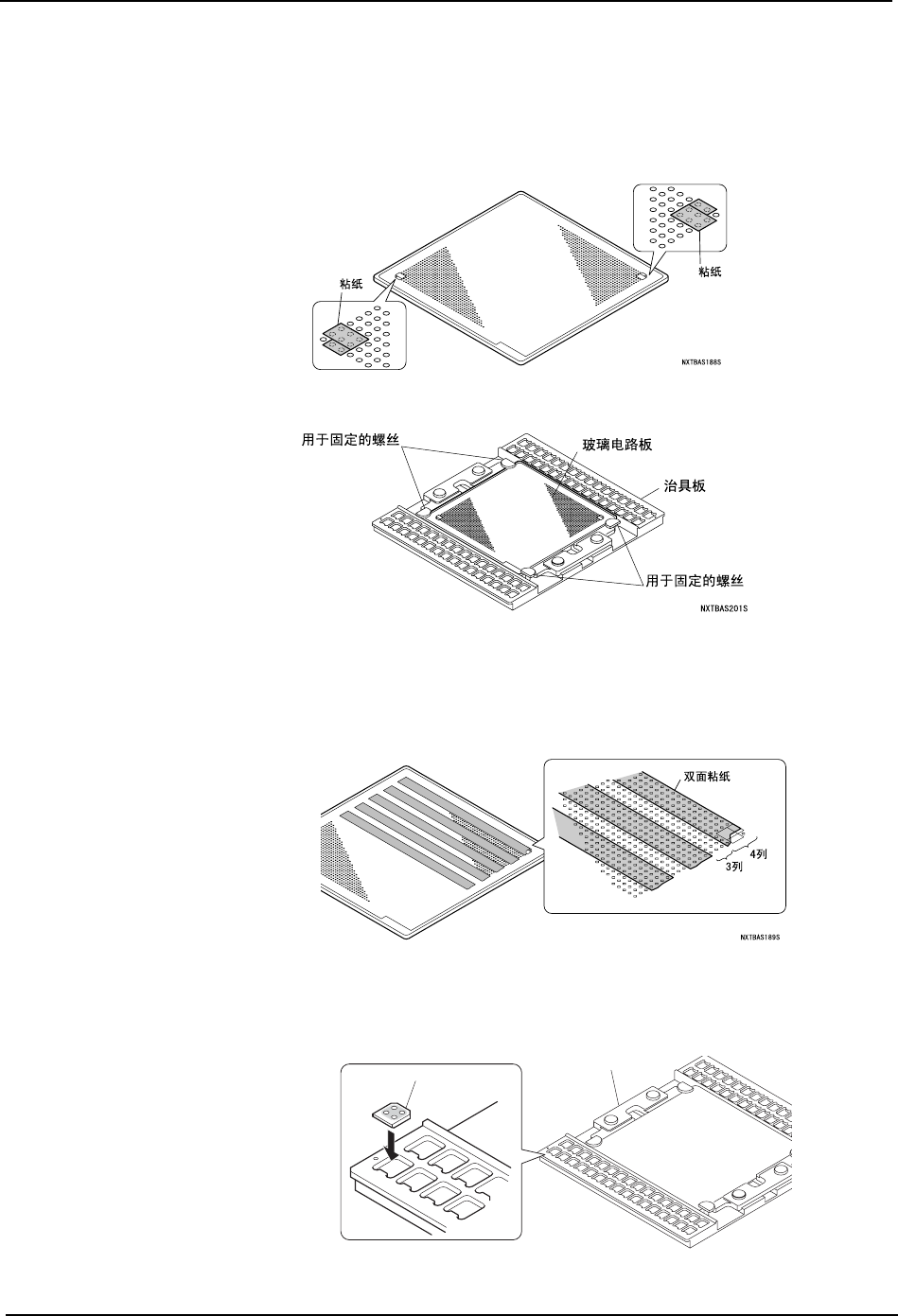

1 吸嘴工作头、4 吸嘴工作头测定时
1. 请将与右上，左下的角落的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错
误读取在角落的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明种类）。从上向下覆盖住定位点 4 列进
行粘贴。空开 3 列后再贴以下 4 列。请注意在右上和左下角落的定位点上，不要贴此双
面粘纸。粘帖粘纸的枚数如下所示。
·1 吸嘴工作头测定时 :5 块 ·4 吸嘴工作头测定时 :9 块
备注 ) 请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 请将玻璃元件安装到治具板上。在 1 吸嘴贴装头上，己方的 1 列上安装 16 个。在 4 吸嘴
贴装头上安装 64 个。
备注 ) 玻璃电路板的表面，请经常保持清洁的状态。
1;7%$6
⦏⩗ܗӊ
⊏ᵓ
9. 传感器的调整 QD053-04
234 AIM 机械手册

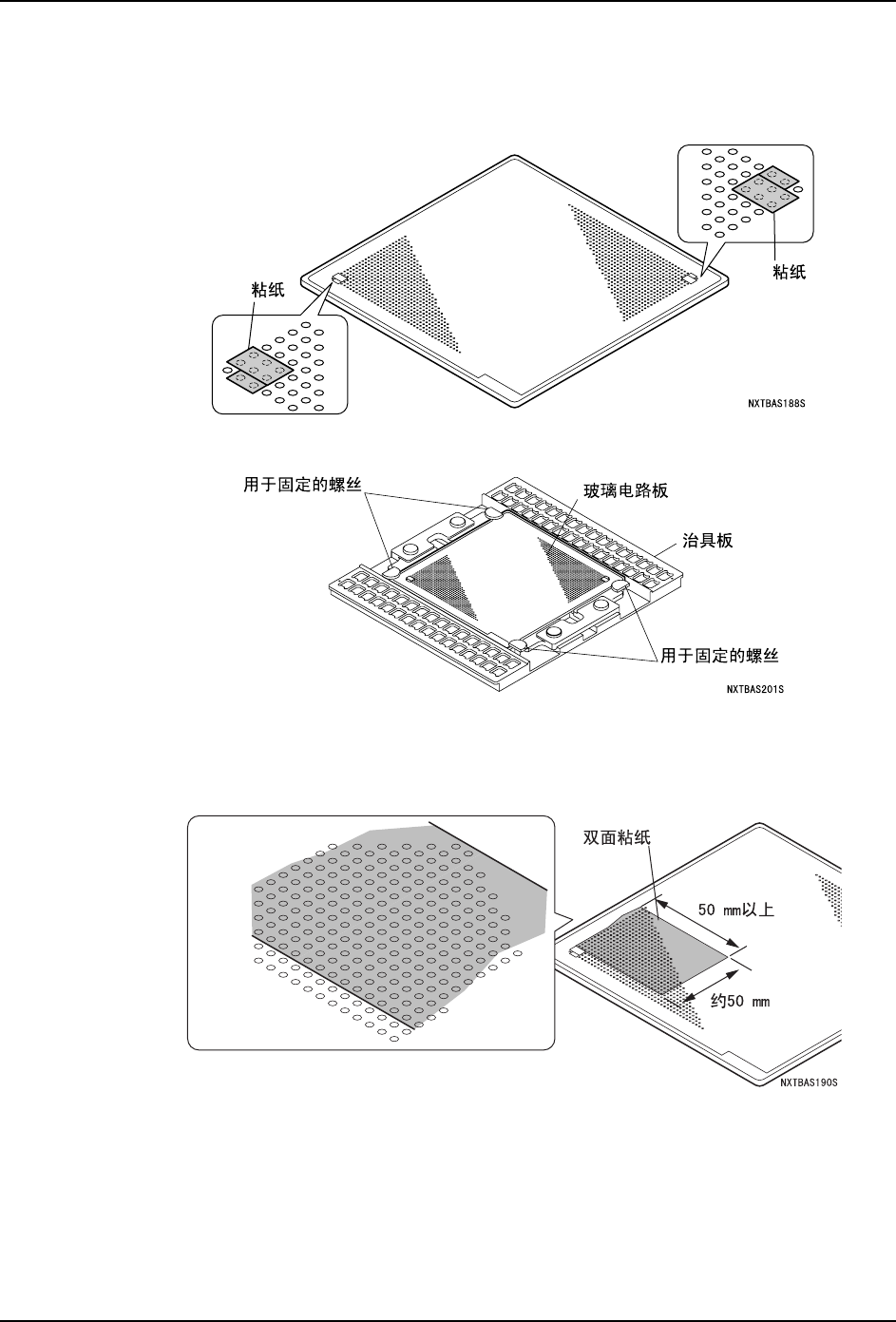

8 吸嘴工作头、12S 吸嘴工作头测定时
1. 请将与右上，左下的角落的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错
误读取在角落的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上用双面粘纸 （约 50mm 宽，长 50mm 以上）粘贴。此时，请注意在右上
和左下角落的定位点上，不要粘贴双面粘纸。
备注 ) 请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 将 1005 白色元件安装在 8mm 供料器上，将送料间距对准 2mm。请将这个供料器安装在执
行 PAM 的模组的料站上。
QD053-04 9. 传感器的调整
AIM 机械手册 235

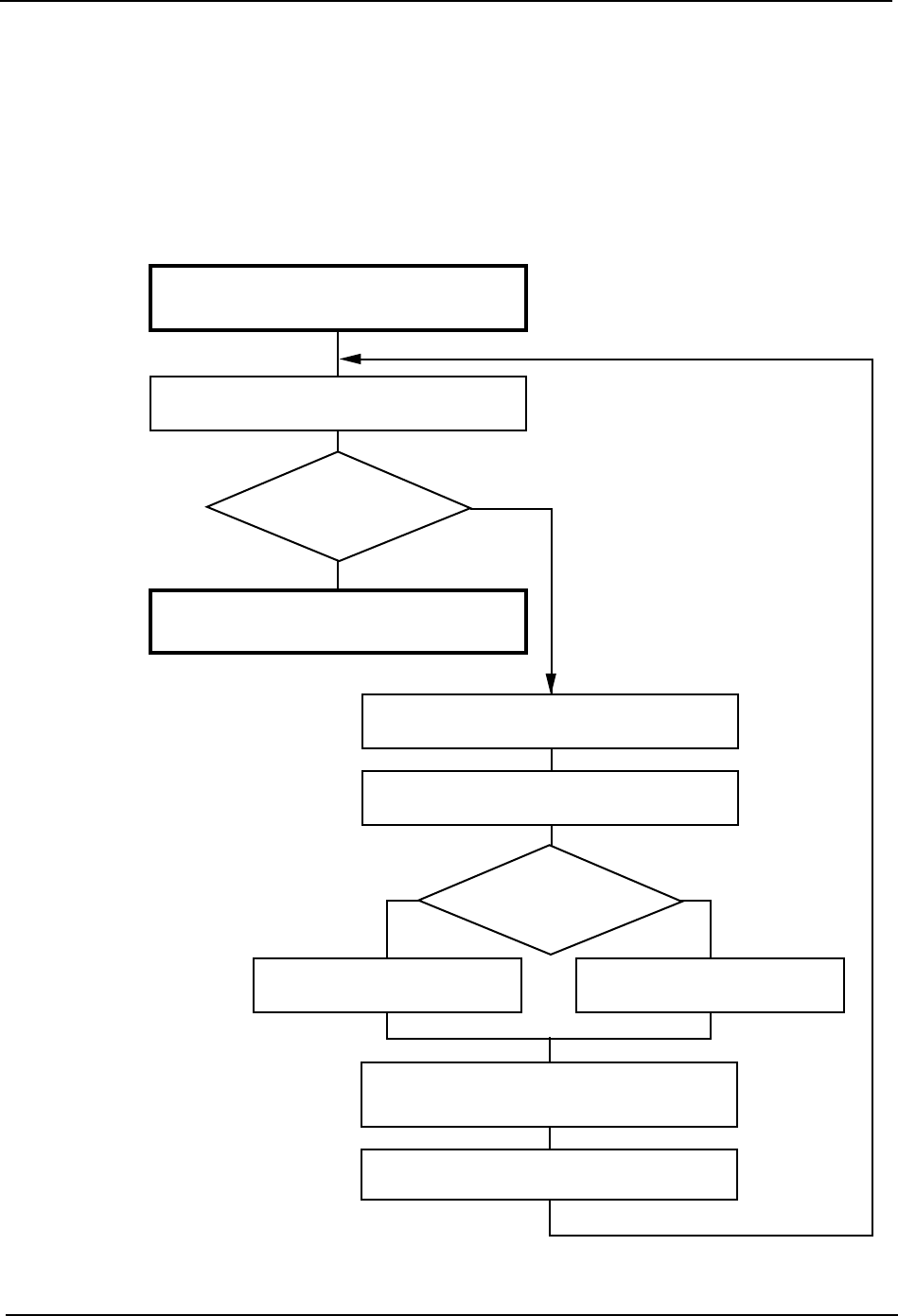

9.1.3 PAM 操作流程
PAM 测定按各个工作头执行。在 AIM 上，一次可以测定两侧 （平台 1 和平台 2）。一共搭载
2 工作头 / 模组合计 4 个工作头，对于一台有必要测定 4 次。
PAM 测定时，清除模组的精度校正数据，请在执行精度校正的重新测定后进行 PAM。
在确认已经进行了 PAM 精度校正的机器的精度时，请不要删除相应的工作头的最终修正值文
件进行 PAM。只有在贴装精度不是很好的情况下，才删除最终修正值文件执行 PAM。
䆒ᅮЎ3$0ᓣ
䖯㸠3$0⌟ᅮ
㒧ᵰᰃ৺2.
"
<HV
1R
㧔䞡ᮄ䖯㸠3$0⌟ᅮ㧕
পᕫ㸹ℷؐ᭛ӊ
পᕫ⌟ᅮ㒧ᵰ᭄
䖤ㅫ⌟ᅮ㒧ᵰ᭄
3$0⌟ᅮᰃ
"
佪 Ѡҹৢ
⫼
ޟᬒܹϔञ᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
⫼ޟᬒܹܼ䚼᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
㾷䰸3$0ᓣ
䕧ߎѠ䖯ࠊ᭛ӊ᭛ᴀ᭛ӊ
ᇚѠ䖯ࠊ᭛ӊӴ䗕ǃডࠄᴎ఼Ϟ
1;73$06
