QD053-04 9. 传感器的调整 AIM 机械手册 239 9.1.6 取得测定结果文件 备注 ) 关于在此说明的附加软件的操作方法，请参考 「FUJI 附加软件操作手册」 （在线手册） 。 1. 在机器设定画面上，请确认选择了取得 PAM 测定结果的模组，选择 「远程操作」 。 2. 请选择 「机上 PAM」 。执行 「取得开始」后，开始进行数据的获取。 备注 ) 执行 「开始取得」 后， 从 NXT 机器向服务器传输测定结果数据…
9. 传感器的调整 QD053-04
238 AIM 机械手册
9. 请将在玻璃电路板上贴装的玻璃元件返回到治具板上，请在 1005 白色元件时将双面粘纸
从玻璃电路板上剥离，重新粘贴新的粘纸。

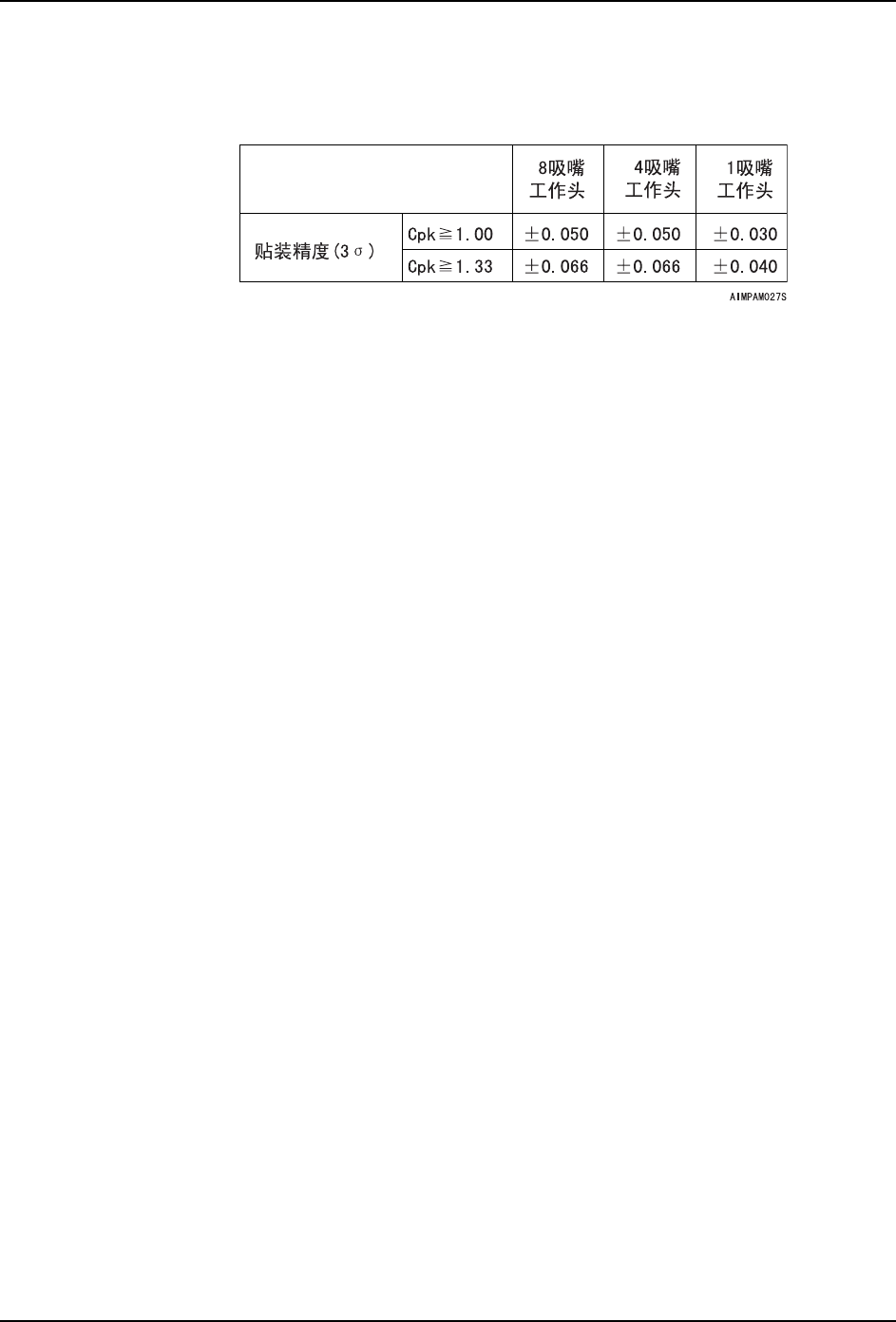

10.PAM 的测定结果在公差范围以外时，有必要用附加软件取得 PAM 的测定结果。
QD053-04 9. 传感器的调整
AIM 机械手册 239

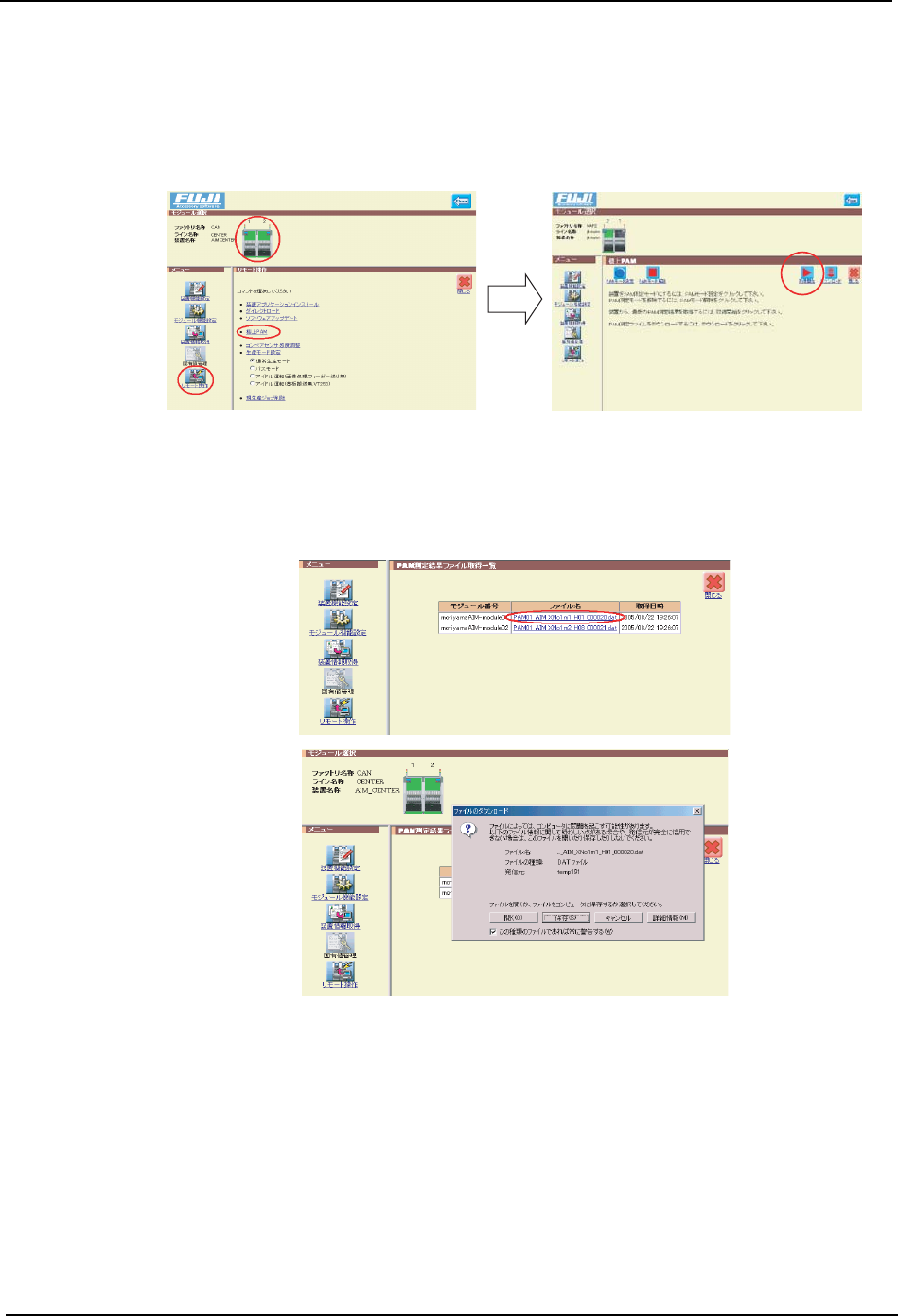

9.1.6 取得测定结果文件
备注 ) 关于在此说明的附加软件的操作方法，请参考 「FUJI 附加软件操作手册」（在线手册）。
1. 在机器设定画面上，请确认选择了取得 PAM 测定结果的模组，选择 「远程操作」。
2. 请选择 「机上 PAM」。执行 「取得开始」后，开始进行数据的获取。
备注 ) 执行 「开始取得」后，从 NXT 机器向服务器传输测定结果数据，显示出获取文件的一览表。从
此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定结果可用于贴装精
度的补正。
3. 从一览表中选择下载的文件名，在「将这个文件保存到软盘」中放入选择后选择「OK」。
4. 指定文件的保存处后，请单击 「保存」。保存测定结果。
备注 ) 请将文件名以任意 (PAM1.dat) 等容易理解的名称进行保存。
AIMPAM005
AIMPAM006
9. 传感器的调整 QD053-04
240 AIM 机械手册

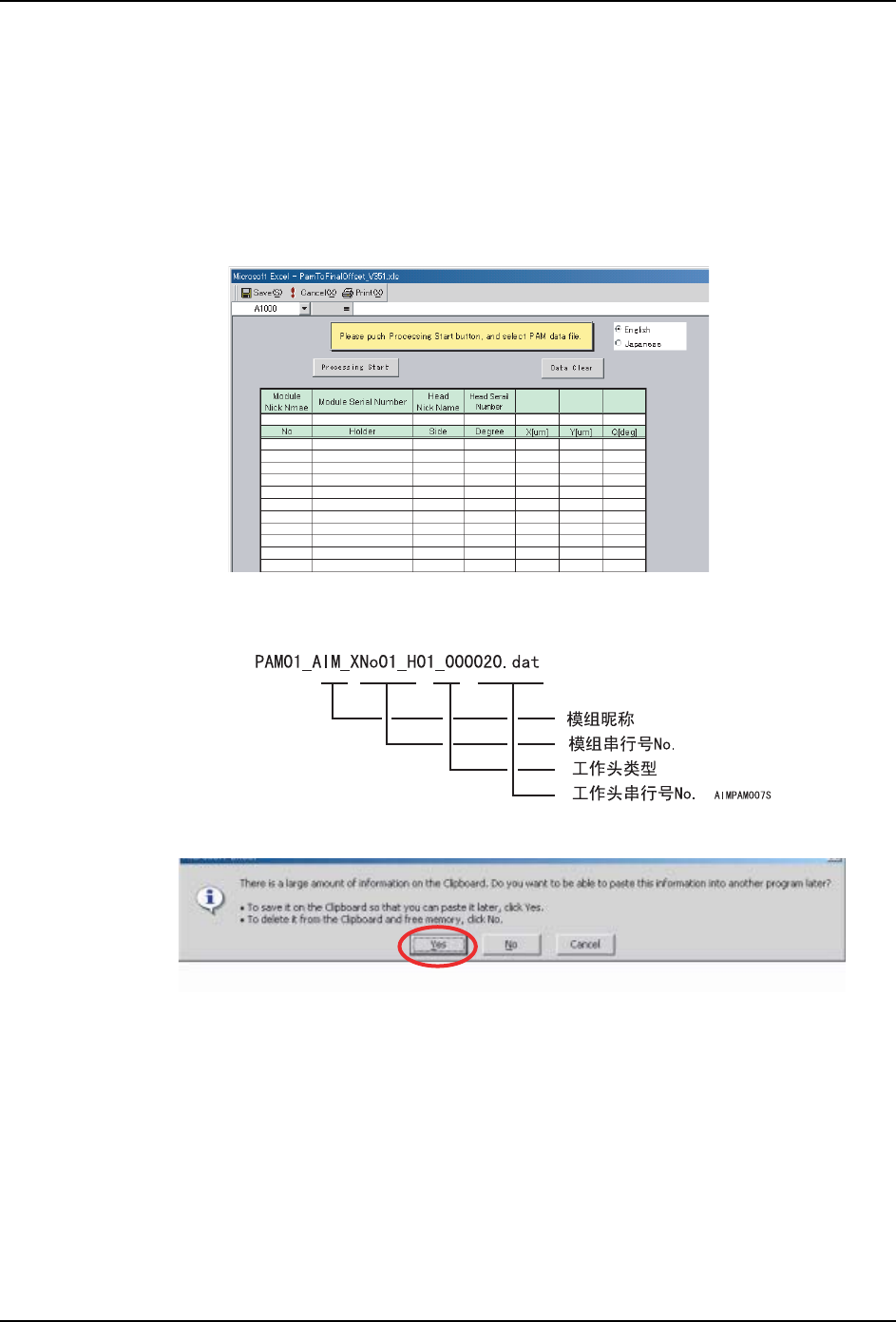

9.1.7 补正贴装精度 ( 最终修正值反映方式 )
创建运算数据
1. 请打开应用程序 CD 内收存的 PAM 数据计算 Excal 文件夹
•:\Documents\PAM\ PamToFinalOffset_v***.xls
备注 ) 打开文件时，请选择 「使宏有效」按键。
2. 使用选择的语言后，按下 「开始运算」键，请选择测定的 PAM.dat 文件。
备注 ) dat 文件如下命名。请确认模组和工作头的串行号 No. 选择适当的文件。两串行号 No. 可以通
过执行操作画面的手动模式执行信息指令进行确认。
3. 选择 dat 文件时显示出对话框，请选择 「Yes」。
4. 下载了 PAM 测定结果，完成了结果表和最终修正设定表。
结果表
在完成的结果表中，显示出按全体、角度、吸嘴头、角度以及吸嘴头的平均的贴装精度 （3
σ）。
·按下 「CPK 系数」后，CPK 系数被变更。
·按下 「印刷」后，印刷结果表。印刷时请输入用户名和生产编号。如果结果的数
值在公差范围之外就不能印刷。
NXTOPE144Ea
NXTOPE242E
