1.6.2 如何解除闭锁

操作结束时，作业人员需依次从荷包锁上取下自己的标签。

所有的标签被取下后，按下面的步骤解除闭锁。

1. 确认所有的作业人员已经离开机器。

2. 确认机器处在安全状态，然后打开荷包锁将空气阀手柄旋转到 ON 位置。

3. 打开荷包锁将主开关旋转到 ON 位置。

4. 到此为止解除闭锁完成。

1. 安全指南 QD053-04

16 AIM 机械手册

MEMO:

QD053-04 2.AIM 的构成部分

AIM 机械手册 17

2. AIM 的构成部分

本章介绍主要单元的简图和名称。

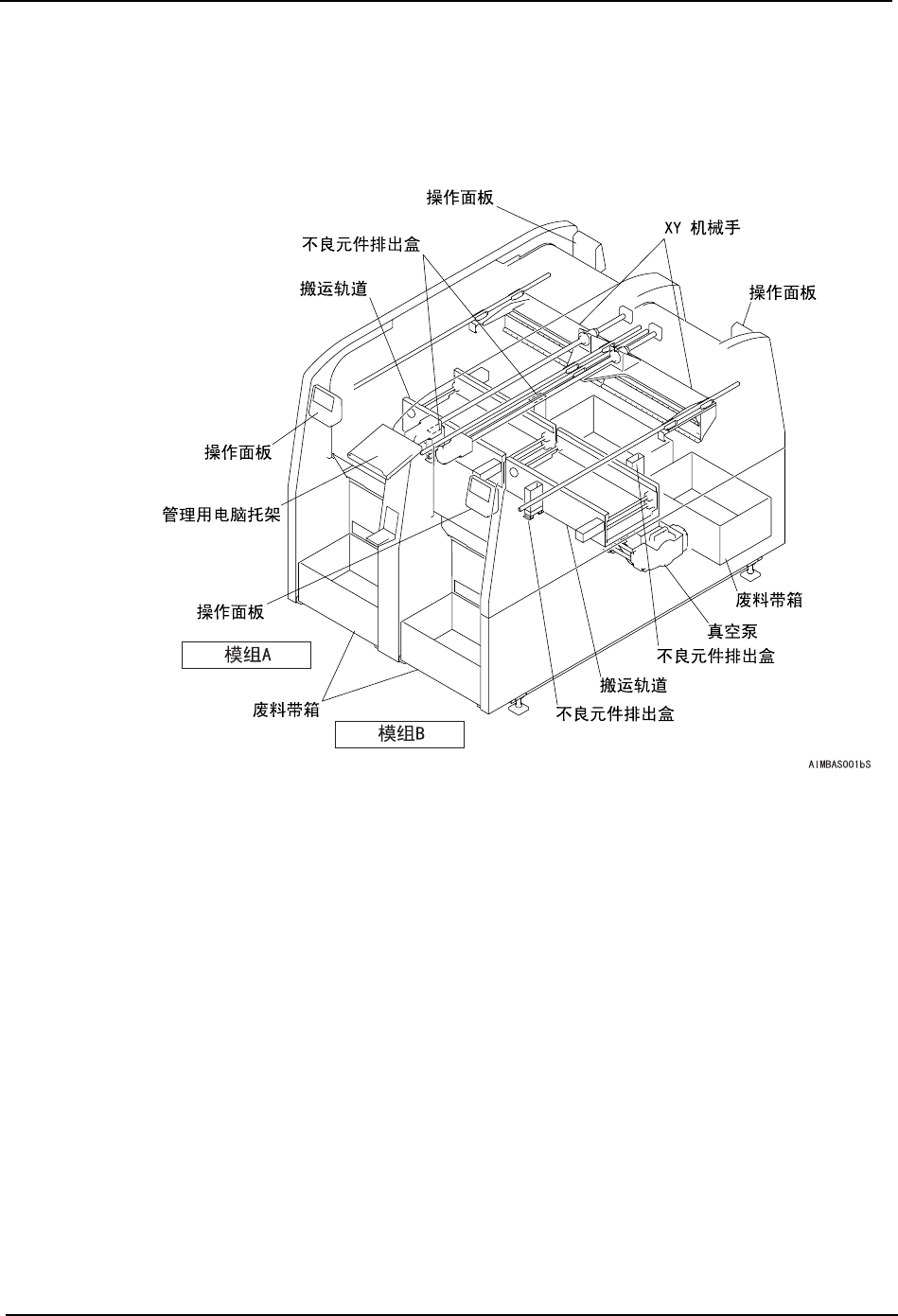

2.1 全体图

·操作面板 :

进行机器的操作。

·管理用电脑托架 :

进行机器的操作。

·XY 机械手 :

放置管理用电脑 ( 笔记型电脑 ) 进行使用。

·本体 :

是 AIM 机器的主要部分。面向的左面称为 A 模组，面向的右面称为 B 模组。

·搬运轨道 :

搬运电路板的单元。

·不良元件排出盒 :

放置被判断为不能进行贴装的元件。

·废料带箱 :

回收元件被吸取后的料带的箱子。

·主电源开关 :

机器总的电源开关 ON/OFF （Side2 下侧）。
