QD053-04 2.AIM 的构成部分

AIM 机械手册 17

2. AIM 的构成部分

本章介绍主要单元的简图和名称。

2.1 全体图

·操作面板 :

进行机器的操作。

·管理用电脑托架 :

进行机器的操作。

·XY 机械手 :

放置管理用电脑 ( 笔记型电脑 ) 进行使用。

·本体 :

是 AIM 机器的主要部分。面向的左面称为 A 模组，面向的右面称为 B 模组。

·搬运轨道 :

搬运电路板的单元。

·不良元件排出盒 :

放置被判断为不能进行贴装的元件。

·废料带箱 :

回收元件被吸取后的料带的箱子。

·主电源开关 :

机器总的电源开关 ON/OFF （Side2 下侧）。

2.AIM 的构成部分 QD053-04

18 AIM 机械手册

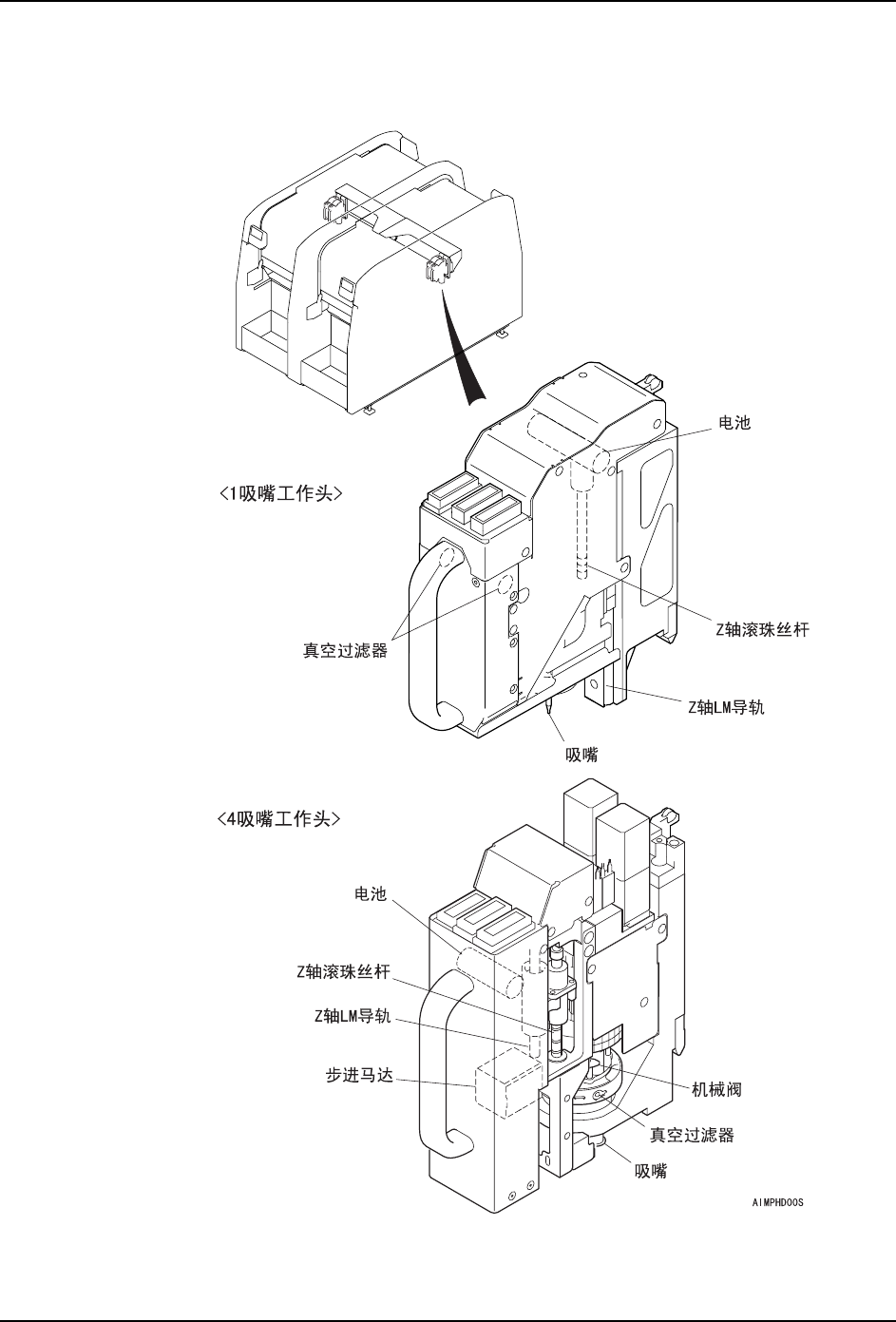

2.2 贴装工作头的构成部分

从供料器上吸取元件并贴装到电路板上。
