QA表 ＮＯ． 1/ 1 机种 OCC摄像头焦点调整顺序 1. 把OCC焦点调整夹具安装在校准块上。 2. 把OCC摄像头移动到OCC焦点调整夹具（手动、自动）。 请注意玻璃夹具的朝向。 3. 照明用基准照明点亮，启动焦点显示状态。 4. 拧松OCC的组装螺钉3处，上下慢慢移动。 （花大约5秒钟的时间完成最下点→最上点、最上点→最下点的移动） 5. 调整OCC的高度使焦点状态显示的最大值和现在值的值基本相同， 然后固定组装螺钉。 6. …
QA表 ＮＯ． 1/1
机种

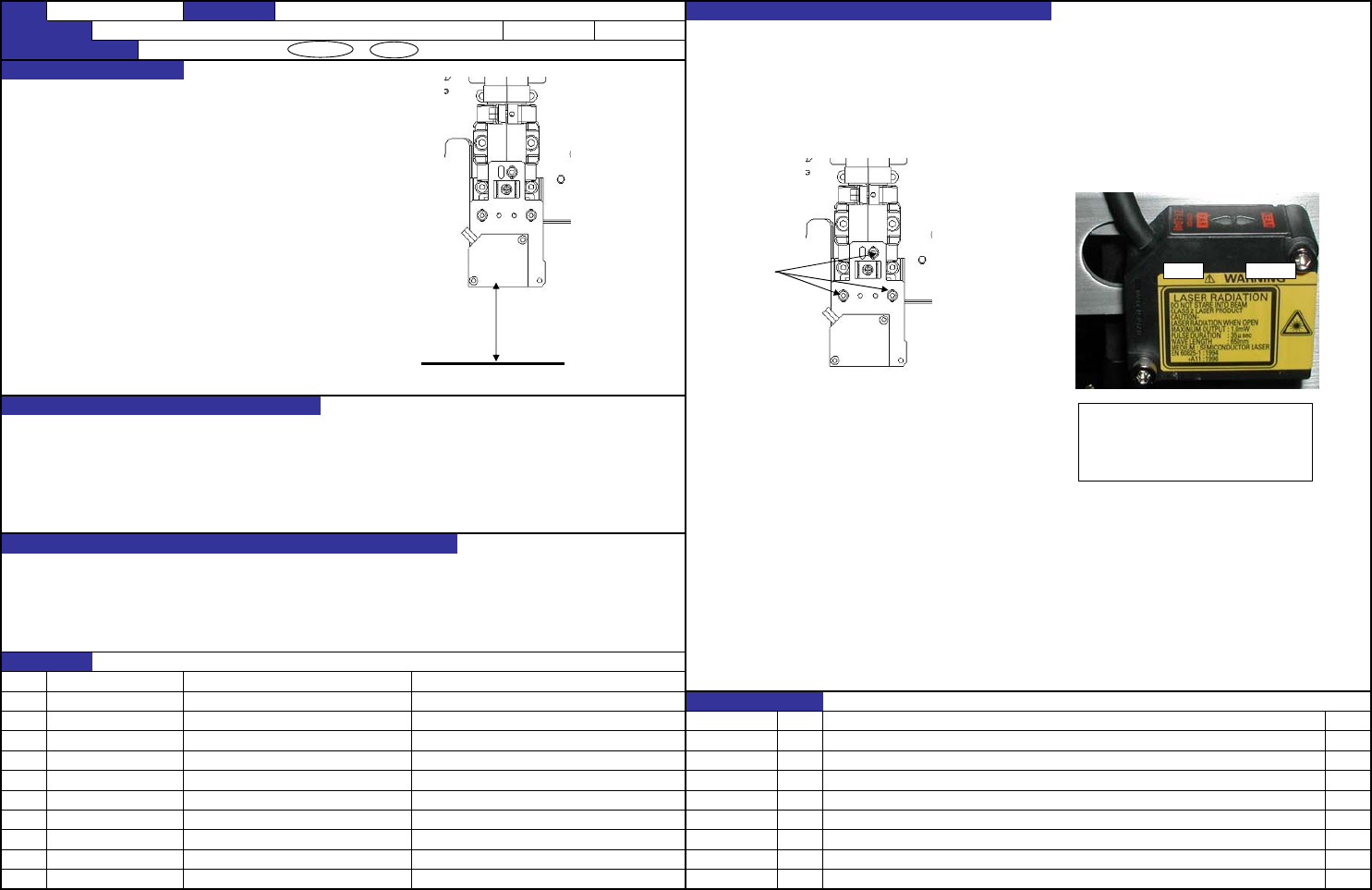

向CAL块上移动HMS传感器，拧松2处的螺丝ｃａｐ，
把传感器下面和CAL块上面的距离调整成规格值,
拧紧螺丝ｃａｐ，进行固定。
垂直传感器下面和CAL部上面的距离 此时，确认ＦＡＲ灯和ＮＥＡＲ灯均亮灯。
→ ４０±０．２ｍｍ
・高度测定错误
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【3】－2
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
确认方法及调整方法（故障处理方法）
功能名称 HMS传感器高度调整
FX-3R 装置名称 贴装头周围
ＦＡＲ灯 ＮＥＡＲ灯
ﾚﾝｼﾞ表示灯 点灯状態
ＮＥＡＲ/ＦＡＲ 両点灯：測定中心距離±1ｍｍ
ＮＥＡＲ 点灯：測定範囲内近距離側
FAR 点灯：測定範囲内遠距離側
ＮＥＡＲ/ＦＡＲ 両点滅：測定範囲外
指示灯 灯亮状态
NEAR/FAR 两灯都亮：测量中心距离±1mm
NEAR 灯亮：测定范围内近距离侧
FAR 灯亮：测量范围内远距离侧
NEAR/FAR 两灯都不亮：测量范围以外
40±0.2
CAL上面
CAL块上面
调整螺钉
QA表 ＮＯ． 1/1
机种

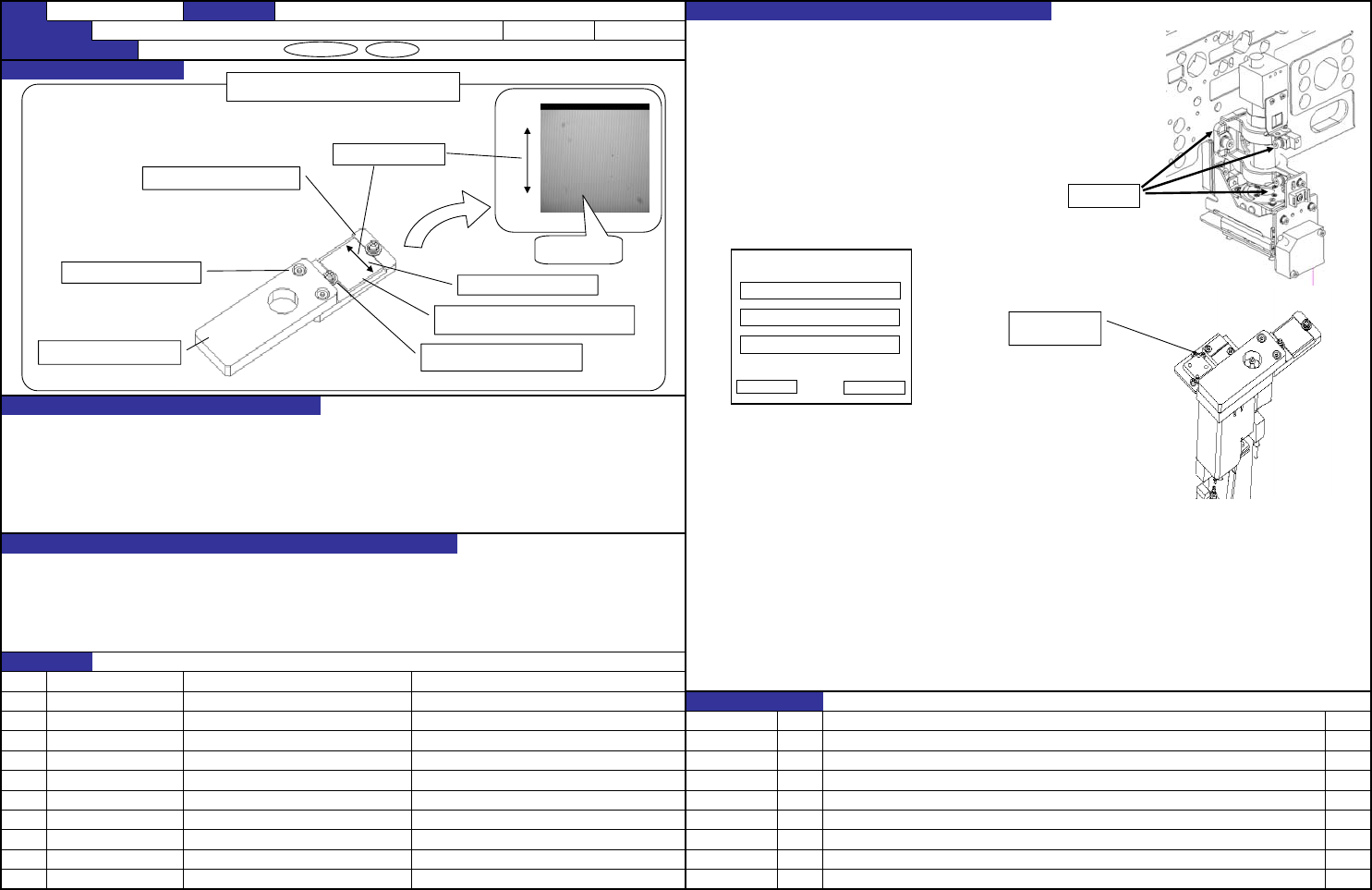

OCC摄像头焦点调整顺序
1. 把OCC焦点调整夹具安装在校准块上。
2. 把OCC摄像头移动到OCC焦点调整夹具（手动、自动）。
请注意玻璃夹具的朝向。 3. 照明用基准照明点亮，启动焦点显示状态。
4. 拧松OCC的组装螺钉3处，上下慢慢移动。
（花大约5秒钟的时间完成最下点→最上点、最上点→最下点的移动）
5. 调整OCC的高度使焦点状态显示的最大值和现在值的值基本相同，
然后固定组装螺钉。
6. 熄灭照明灯，结束焦点状态显示。
・关系到摄像机的识别精度，大大影响贴装精度，元件吸附可靠性。
・使用BOC标记后贴装精度恶化。
・供料器识别精度，演示精度恶化，引起吸附可靠性降低。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－1
40069017 OCC_FOCUS_AJUST_JIG_ASSY
GLASS_BASE_A40054721
40044412 300LPI-GLASS
GLASS_BASE_B40054722
SCREWSL6030692TN
SCREWSL4030691SC
FX-3R 装置名称 OCC透镜组 确认方法及调整方法（故障处理方法）
功能名称 OCC焦点调整
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40046815 OCC_LENS_ASSY
变更履历
货号 品名 有关质量特性
内容日期
HX002880000 WASHER
40054721 GLASS_BASE_A
40054722 GLASS_BASE_B
SL6030692TN SCREW ×2
SL4030691SC SCREW ×2
HX002880000 WASHER ×2
40044412 300LPI-GLASS
线的进入方向
印刷面是上面
调整螺钉
OCC焦点调整夹具
最大值： *******
现在值： *******
最小值： *****
OK
CANCEL
在300LPI-GLASS与GLASS_BASE_B之间
夹
入□26mm的白纸
40069017 OCC_FOCUS_AJUST_JIG_ASSY
QA表 ＮＯ． 1/1
机种

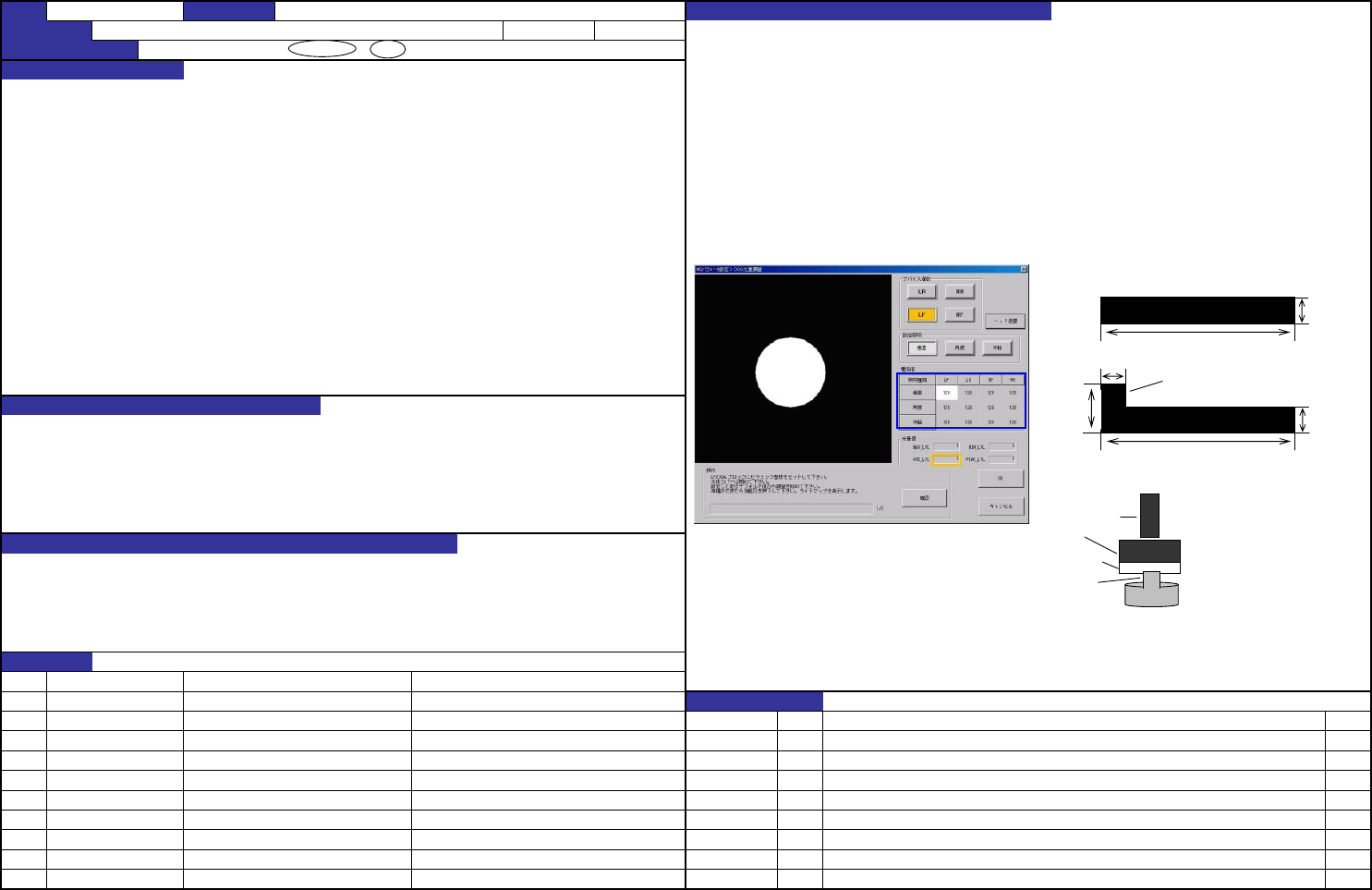

①手动控制，确认OCC垂直照明和角度照明的亮灯情况。 ※确认所有的OCC。
②前后转动偏光滤光镜，确认是否达到最亮的状态。
③确认测定蚀前后的安全护罩是否关闭。
（角度照明） LGET输出结果 AVE＿LVL ＝ 96～94 ④按照MS参数的指示，把白色陶瓷基板设置到CAL块上。
（垂直照明） LGET输出结果 AVE＿LVL ＝ 48～45 ⑤调整电流值，使AVE＿LVL成为规定值。
（外圈照明 选项） LGET输出结果 AVE＿LVL ＝ 208～212 计算式：电流值×2＝保存值 ⑥调整后测定数次，确认是既定值。
⑦同样地调整所有的OCC垂直照明、角度照明、外圈照明。（※ 外圈照明要在电流值内输入左面的计算结果再进行保存）
角度照明：电流调整值应为220以下。 （注）白色陶瓷基板使用3个月后应更换新的。（脏污后应及时更换。）
垂直照明：电流调整值应为250以下。 （注）在调整照明时为了避免外界光线的影响，请将表面无光泽板置于陶瓷基板的前后以遮蔽外界光线。
（注）如使用遮光用的圆筒，请参照下图设置，OCC的视野中心要与圆筒的中心一致。
BOC标记、IC标记识别时的照明亮度调整影响识别的摄像。
也影响供料标记识别的摄像。
①标记识别精度恶化
②发生标记识别异常
③贴装偏斜
④吸附位置自动修正位置偏斜
⑤吸附率降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【4】－2
FX-3R 装置名称 OCC透镜组 确认方法及调整方法（故障处理方法）
功能名称 OCC照明光量调整（OCC照明）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
40047508 OCC A1 LIGHT PCB ASM DC电源输出电压
日期 内容
40047512 OCC C LIGHT PCB ASM DC电源输出电压
E2107998000 陶瓷基板（V002)
遮光圆筒的展开图（上 标准，下 有外圈照明选项
设置时，将黑色面作为遮光
圆筒的内面，要使A部分沿着
白色漫射体（位于OCC照明下
面）的侧面，并且离前后方
向的中心不超过±5mm。
（左图是从侧面观察的图）
遮光环设置位置
镜头
漫射体
照明
A
25mm
55mm
190mm
25mm
A
190mm
40mm
