QA表 ＮＯ． 1/ 1 机种 活动刀刃的锁紧压力 150±10（N） 防止切断料带时固定刀刃浮起。 ・ 切断不良 ・ 活动刀刃的动作不良 ・ 寿命降低 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【8】－11 FX-3R 装置名称 切带机 确认方法及调整方法（故障处理方法） 功能名称 调整上刀片锁紧压力 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性 / 商品特点 质量特性(规格调整值) 功能作用（规格调整值…
QA表 ＮＯ． 1/1
机种
机械式供料器上面-FSD支架上面 ：128±0.1mm
（左右的差在0.1mm以下）
传感器旋钮调整 各种ETF台架没有问题
ETF放在轨道上就被错误插入安全罩内时，可以测知。
当安装得高时：不能测出放在轨道上被插入的ETF，造成Head压坏。
当安装得低时：正常插入的ETF却被测出，从而无法生产。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－10
内容日期
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）

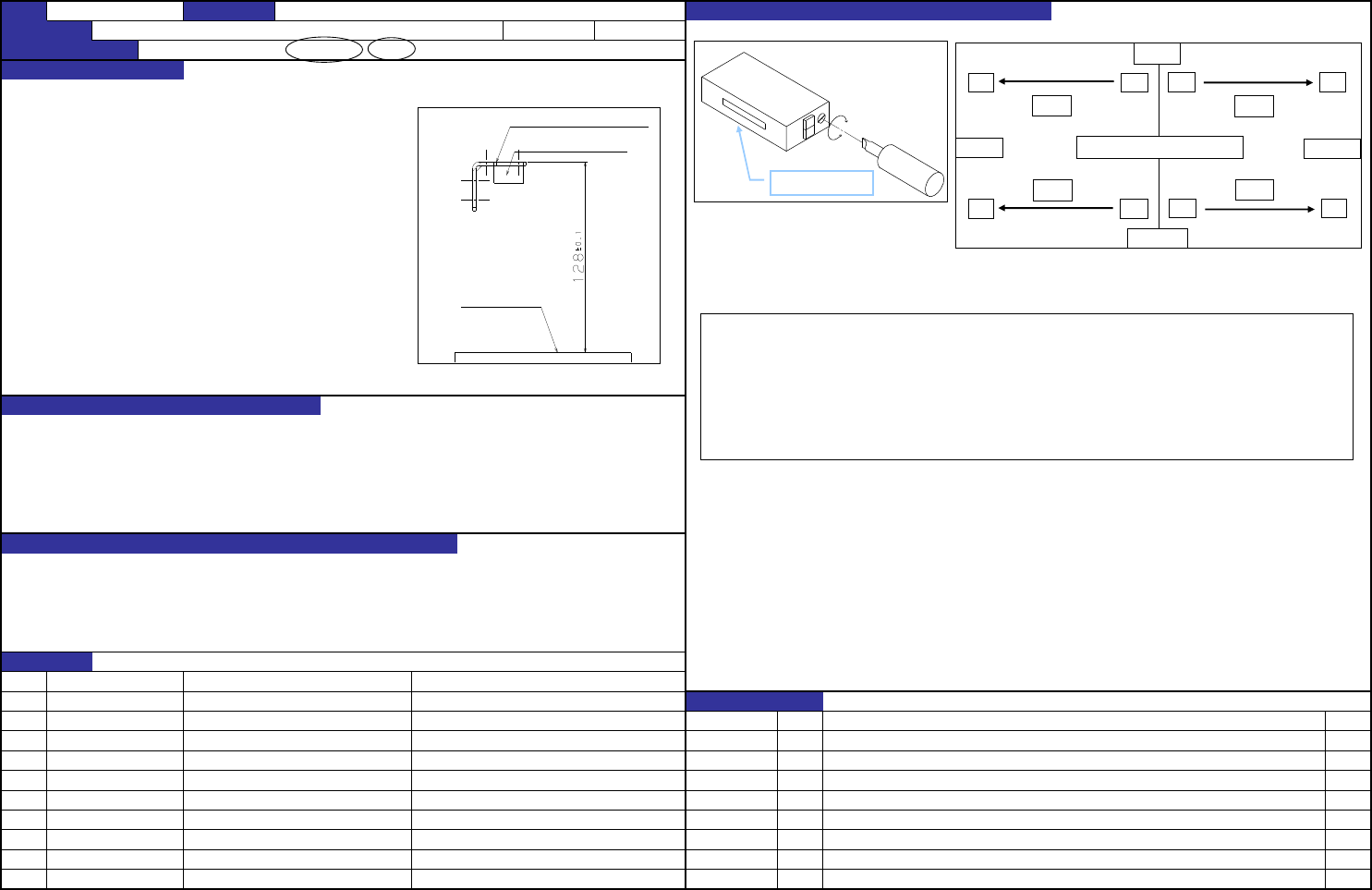

功能名称 ETF检测传感器的高度
FX-3R 装置名称 供料装置 确认方法及调整方法（故障处理方法）
EFDS托架L/R
ETF检测传感器
台架上面
投光侧传感器
贴片机上面图
LF
RF
RR
LR
REAR
FRONT
LEFT
RIGHT
受投
受投
受 投
受 投
（传感器的调整顺序）
① 把投光侧的旋钮转到最小侧（左侧），使传感器处于遮断状态。
② 慢慢向最大侧（右侧）旋转旋钮，旋至受光侧显示灯红绿都亮的位置。
③ 安装ETF台架，将放在滑轨上的ETF装在台架的左・中・右，检查传感器是否能启动。
※ 传感器为关掉（緑灯熄灯）状态时，请转动电位器，使緑灯点亮。
QA表 ＮＯ． 1/1
机种
活动刀刃的锁紧压力
150±10（N）
防止切断料带时固定刀刃浮起。
・ 切断不良
・ 活动刀刃的动作不良
・ 寿命降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－11
FX-3R 装置名称 切带机 确认方法及调整方法（故障处理方法）

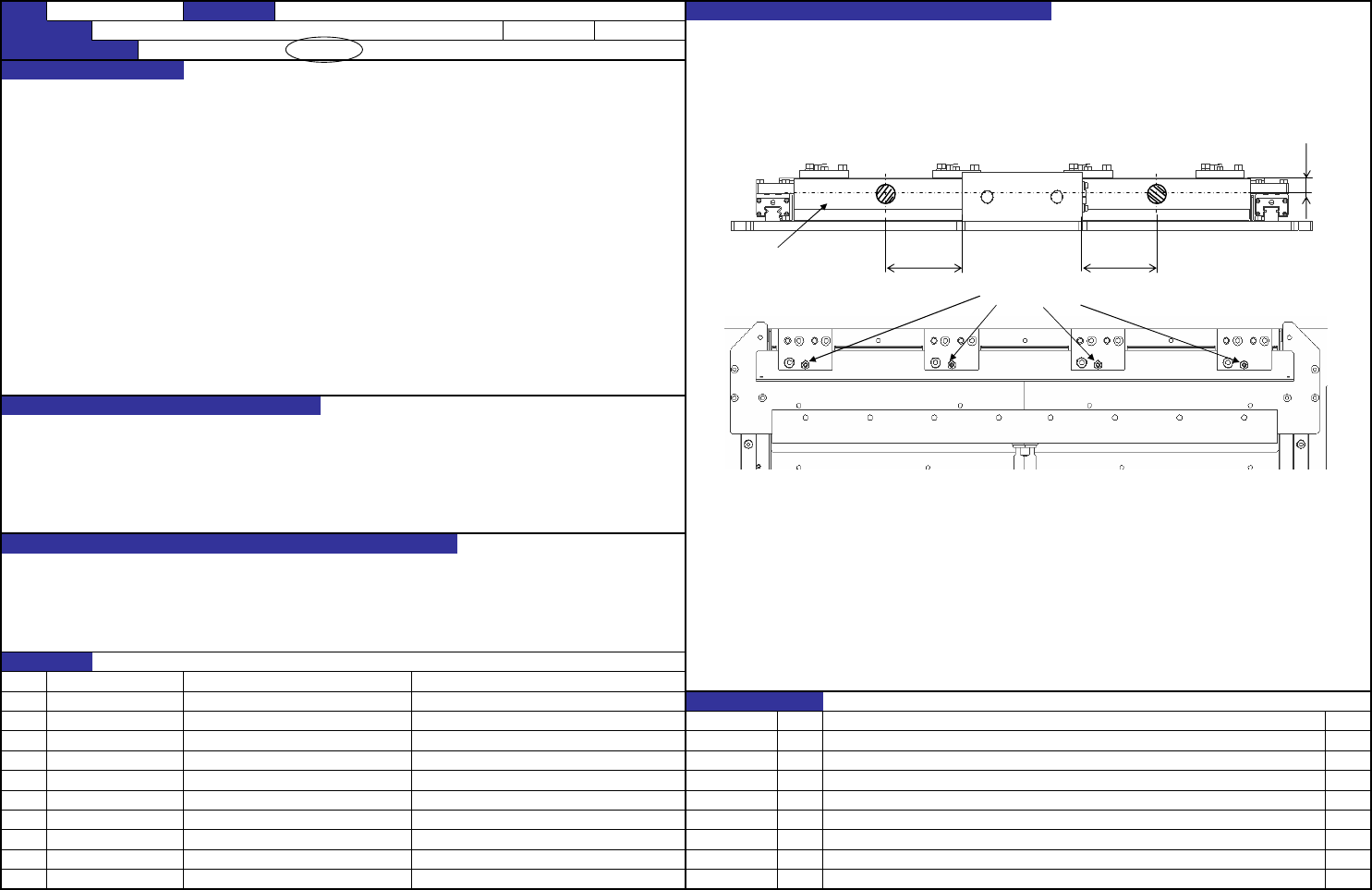

功能名称 调整上刀片锁紧压力
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40084686 UPPER_BLADE
变更履历
货号 品名 有关质量特性
内容
SM8041402TP SCREW M4X0.7 L=14
40084684 UPPER_BLADE_SUPPORT
日期
NM6040001SC NUT M4X0.7 TYPE1
分别在一侧用推拉测力计按压下图所示的联接杆之剖面线部，调整内六角孔定位螺丝的预压，使峰值在两侧均成
为规格调整值。
调整要在活动刀刃关闭的状态下进行，均等地旋紧4部位的内六角孔定位螺丝。
调整后用螺母固定。
联接杆
80 80
内六角孔定位螺丝
15
QA表 ＮＯ． 1/1
机种
1. 用双面胶带等将30条1.1mm厚的空的纸承载带粘贴在500～600mm左右的板状物上（参照图1）。
2. 主压设置为0.4MPa，将第1步制成的料带切断10次。
3. 确认是否存在刀刃行程中途停止或料带前端未切断而残留等切断不良现象。
・ 30条1.1mm厚的纸承载带应能切断10次以上。 4. 将与1相同的纸料带2层重叠（图2），在A、B、C部这3个部位上每1部位切断5次。
5. 确认是否存在刀刃行程中途停止或料带前端未切断而残留等切断不良现象。
・ 2层重叠的1.1mm厚的纸承载带应能切断5次以上。
* 1.1mm厚的空的纸承载带请使用与“旭工艺社”生产的1608 HOCTO-110 巻筒型相当的产品。
･ 0.3mm厚的纸质承载带应可切断5处以上（中央部位为3处）。（安装在切带装置及FX3上时）
<0.3mm厚承载带>
纸质承载带应使用0603芯片用的0.3mm厚的空带，在多个部位各进行1次切断检查。
检查固定刀刃的锁紧压力调整（No.1记载）是否已符合规格调整值
检查切断0.3mm厚的承载带后刀刃整体的咬合是否正常
・ 切断不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－12
FX-3R 装置名称 切带机 确认方法及调整方法（故障处理方法）
功能名称 切断确认
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40084686 UPPER_BLADE 固定刀刃
变更履历
货号 品名 有关质量特性
内容
40084688 BOTTOM_BLADE_R 活动刀刃
40084687 BOTTOM_BLADE_L 活动刀刃
日期
468（切带机盖罩开口部）
15～17（29处）
A B C
图1
图2
460～464（承载带两端）
板
双面胶带
承载带
