QA表 ＮＯ． 1/ 1 机种 ② 40085590 GUIDE_PLATE 从第2块以后要按下表所示的设计值以质量特性值进行组装调整。 40085590 GUIDE_PLATE的各个安装位置：对设计值 ±0.025mm。 吸取位置的稳定化 同时吸取率的提高 带式送料器的吸取位置偏移 同时吸取率的降低 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【8】－15 FX-3R 装置名称 电动台架装置 确认方法及调整方法（故障…
QA表 ＮＯ． 1/1
机种
将治具送料器安装于1、10、11、20、21、30的位置。
将台架装在FX-3主机上，测定治具送料器的P.P位置，确认符合规格值。

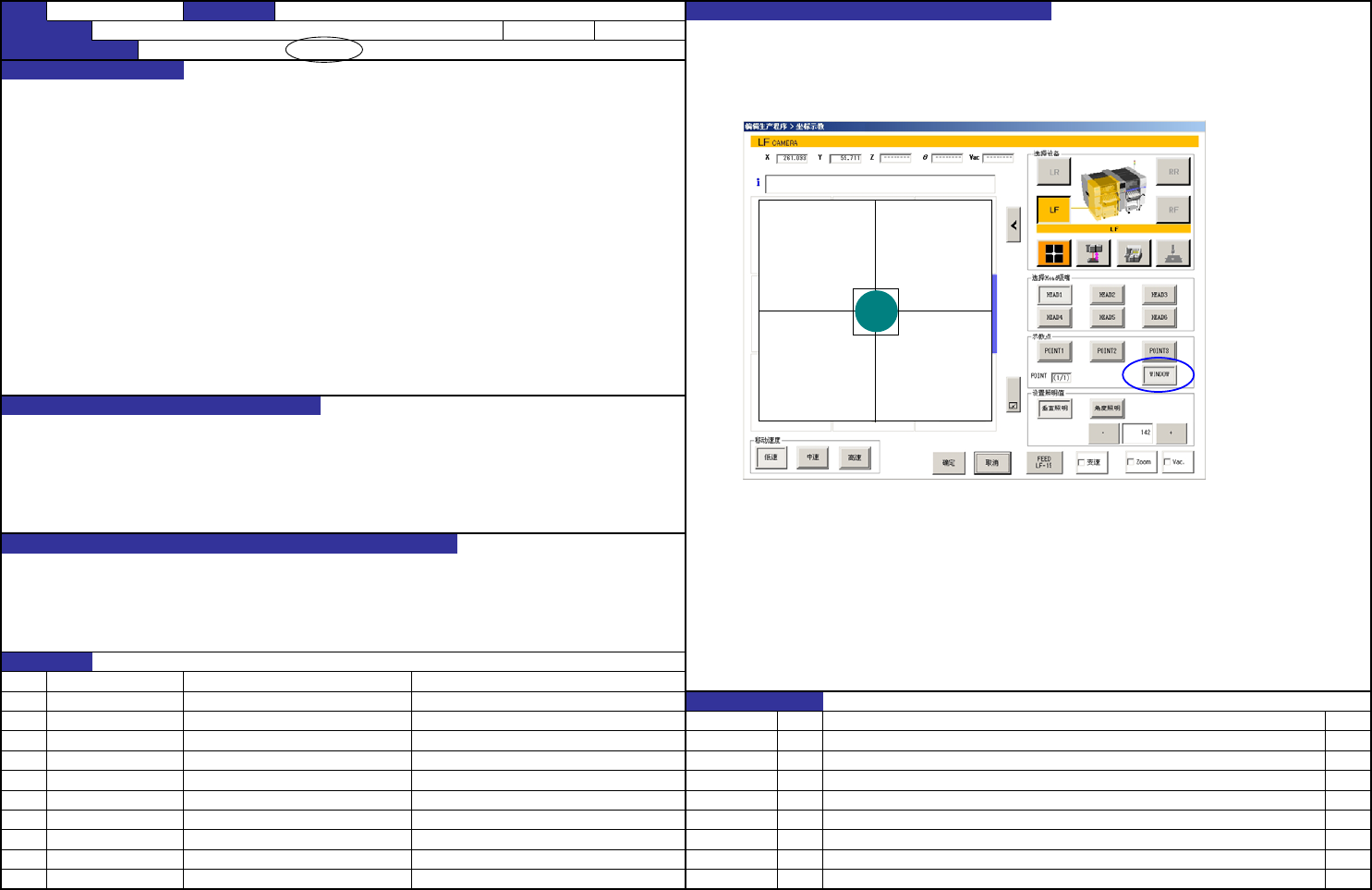

※ 测量P．P位置时的示教中，应使用示教点“WINDOW”（参照下图）。
治具送料器（治具）的P.P位置：对设计值 （X,Y）±0.05mm。
吸取位置的稳定化
同时吸取率的提高
带式送料器的吸取位置偏移
同时吸取率的降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－14
功能名称 吸取位置精度（电动台架）
FX-3R 装置名称 电动台架装置 确认方法及调整方法（故障处理方法）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
变更履历
货号 品名 有关质量特性
内容日期
QA表 ＮＯ． 1/1
机种
② 40085590 GUIDE_PLATE 从第2块以后要按下表所示的设计值以质量特性值进行组装调整。
40085590 GUIDE_PLATE的各个安装位置：对设计值 ±0.025mm。
吸取位置的稳定化
同时吸取率的提高
带式送料器的吸取位置偏移
同时吸取率的降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－15
FX-3R 装置名称 电动台架装置 确认方法及调整方法（故障处理方法）
功能名称 RAIL_GUIDE 组装精度
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40084771 Ｅ＿ＢＡＮＫ＿ＳＵＢ＿ＡＳＳＹ
变更履历
货号 品名 有关质量特性
内容日期

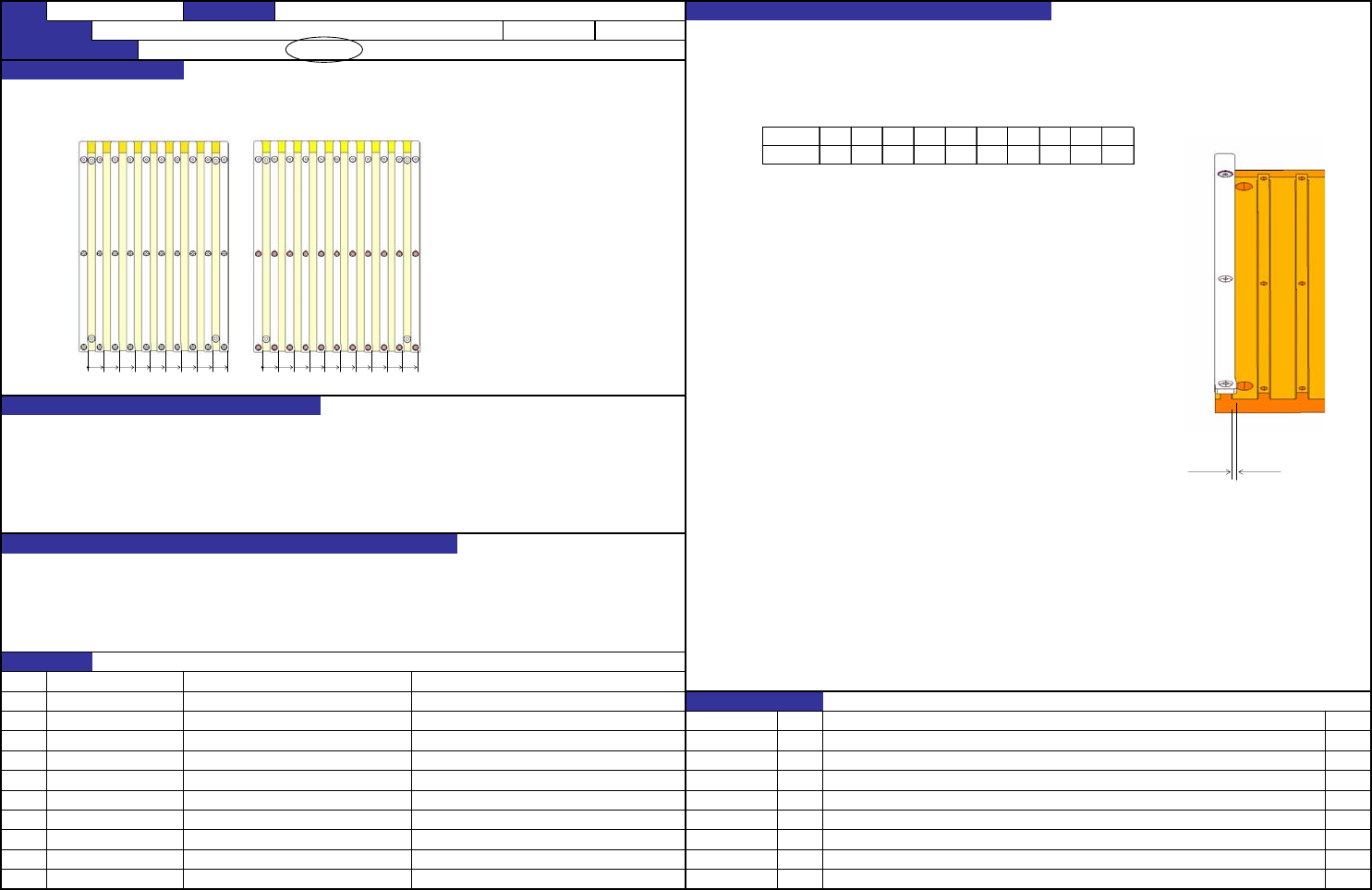

① 要在40085588 RAIL_GUIDE_9 或40085589 RAIL_GUIDE_10上组装 40085590 GUIDE_PLATE时，从图中的左端开
始安装，按2.3±0.1调整尺寸进行组装。
KJHGFEDCBAJHGFEDCBA
2.3±0.1
寸法箇所 A B C D E F G H J K
寸法 17 34 51 68 85 102 119 136 153 170
尺寸部位
尺寸
QA表 ＮＯ． 1/1
机种

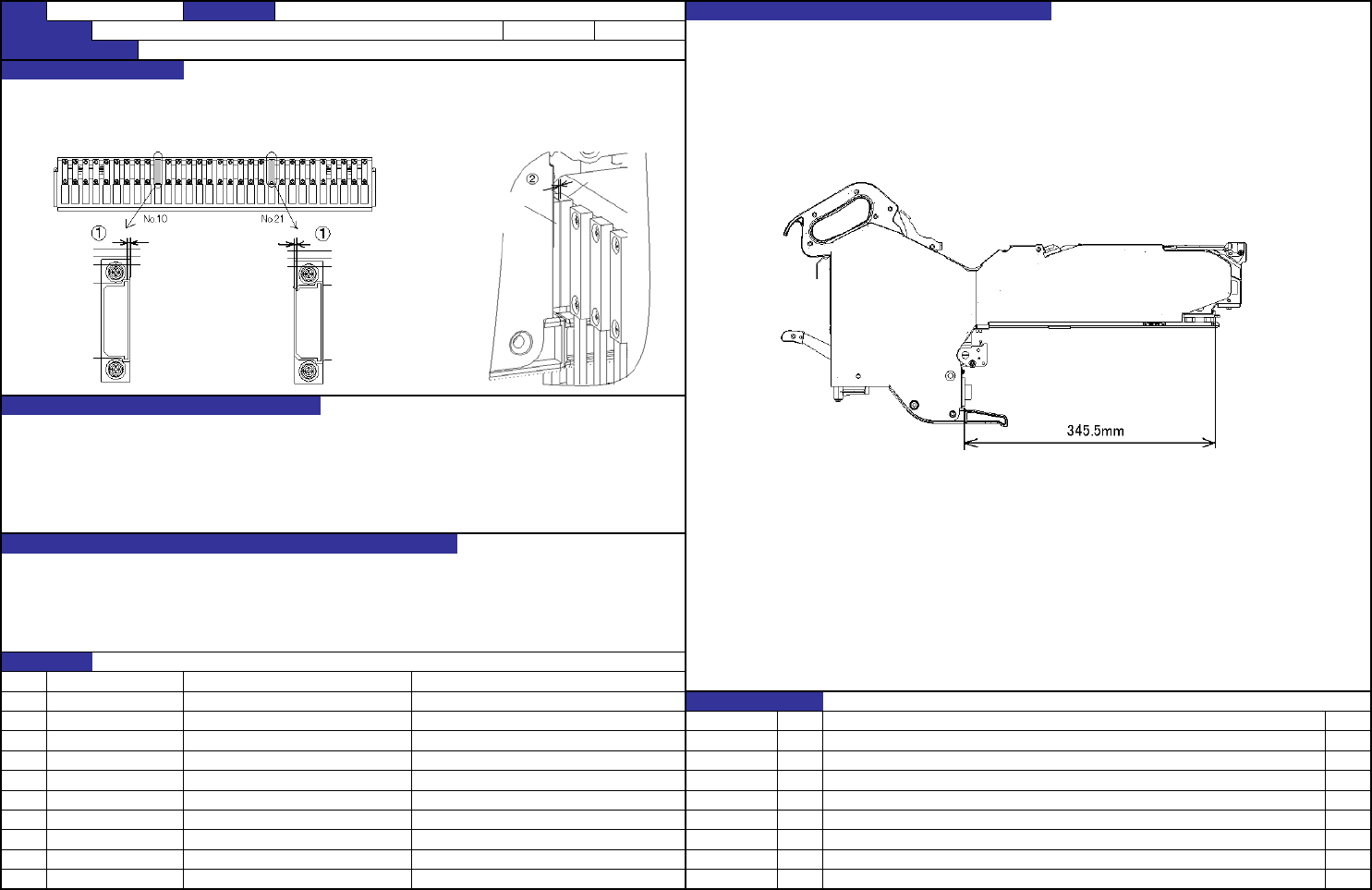

① 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认X方向空隙。
超出规格调整值时，松开FDC托架固定螺丝调整位置。
FDC托架、连接器的装配调整值 插入标准供料器测量空隙
① Ｘ方向（下图No.10、21）FDC托架板金端面与阴连接器侧面的空隙：0.5mm～0.9mm
② 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认Y方向空隙。
② Ｙ方向 FDC托架组装阴连接器与标准供料器阴连接器的空隙：0.1mm～0.6mm 超出规格调整值时，松开FDC托架固定螺丝调整位置。
①吸着位置的稳定化
②ETF电源供应的稳定化
①带式供料器的吸着位置偏移
②ETF电源供应不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－16
内容
40084826～40084631 连接器束线组
日期
40111353 FDC_BRACKET
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值)
功能作用（规格调整值的意义）
FDC托架装配调整值
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
功能名称
FX-3R 装置名称 电动台架装置 确认方法及调整方法（故障处理方法）
阳连接器
(治具)
阴连接器
