QA表 ＮＯ． 1/ 1 机种 ① 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认X方向空隙。 超出规格调整值时，松开 FDC 托架固定螺丝调整位置。 FDC托架、连接器的装配调整值 插入标准供料器测量空隙 ① Ｘ方向（下图No.10、21）FDC托架板金端面与阴连接器侧面的空隙：0.5mm～0.9mm ② 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认Y方向空隙。 ② Ｙ方向 FDC托架组装阴连接器与标…
QA表 ＮＯ． 1/1
机种
② 40085590 GUIDE_PLATE 从第2块以后要按下表所示的设计值以质量特性值进行组装调整。
40085590 GUIDE_PLATE的各个安装位置：对设计值 ±0.025mm。
吸取位置的稳定化
同时吸取率的提高
带式送料器的吸取位置偏移
同时吸取率的降低
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－15
FX-3R 装置名称 电动台架装置 确认方法及调整方法（故障处理方法）
功能名称 RAIL_GUIDE 组装精度
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
对象元件
40084771 Ｅ＿ＢＡＮＫ＿ＳＵＢ＿ＡＳＳＹ
变更履历
货号 品名 有关质量特性
内容日期
① 要在40085588 RAIL_GUIDE_9 或40085589 RAIL_GUIDE_10上组装 40085590 GUIDE_PLATE时，从图中的左端开
始安装，按2.3±0.1调整尺寸进行组装。
KJHGFEDCBAJHGFEDCBA
2.3±0.1
寸法箇所 A B C D E F G H J K
寸法 17 34 51 68 85 102 119 136 153 170
尺寸部位
尺寸
QA表 ＮＯ． 1/1
机种
① 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认X方向空隙。
超出规格调整值时，松开FDC托架固定螺丝调整位置。
FDC托架、连接器的装配调整值 插入标准供料器测量空隙
① Ｘ方向（下图No.10、21）FDC托架板金端面与阴连接器侧面的空隙：0.5mm～0.9mm
② 参照左图，在插入标准供料器（参照下图）的状态下，用厚薄规等确认Y方向空隙。
② Ｙ方向 FDC托架组装阴连接器与标准供料器阴连接器的空隙：0.1mm～0.6mm 超出规格调整值时，松开FDC托架固定螺丝调整位置。
①吸着位置的稳定化
②ETF电源供应的稳定化
①带式供料器的吸着位置偏移
②ETF电源供应不良
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【8】－16
内容
40084826～40084631 连接器束线组
日期
40111353 FDC_BRACKET
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量特性(规格调整值)
功能作用（规格调整值的意义）
FDC托架装配调整值
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
功能名称
FX-3R 装置名称 电动台架装置 确认方法及调整方法（故障处理方法）
阳连接器
(治具)
阴连接器
QA表 ＮＯ． 1/1
机种

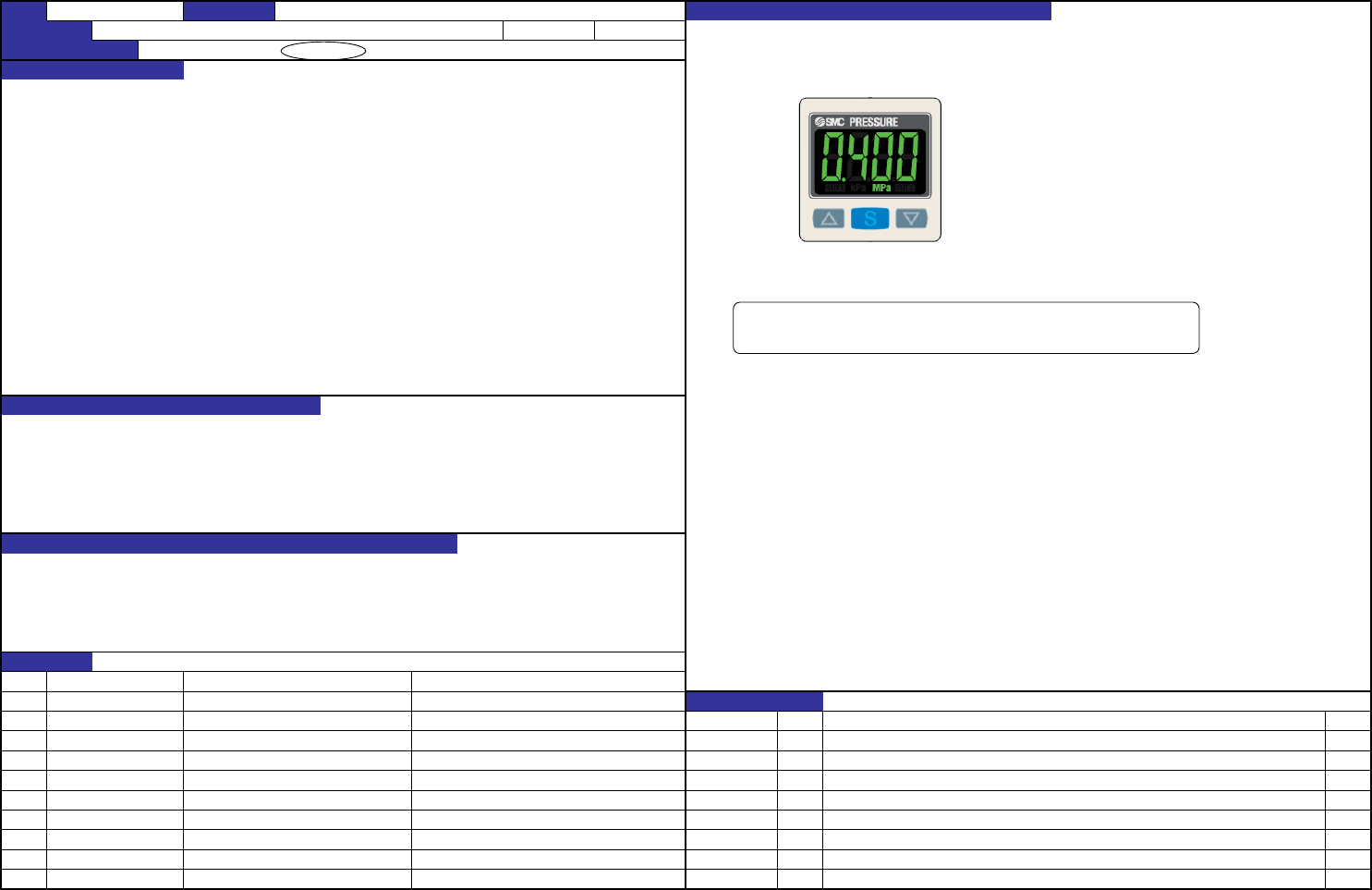

40048168 DIGITAL PRESSURE SW
① 如果调整值高，很快测出气压降低，机器停止。
② 如果调整值低，测不出气压降低。发生元件吸取故障、气动部件动作故障。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【9】－1
内容日期
40048168 DIGITAL PRESSURE SW
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 压力检测传感器
FX-3R 装置名称 空气 确认方法及调整方法（故障处理方法）
压力检测传感器调整值(阈值)： 0.4ＭＰａ
检测空气压力降低
调整方法要参照QA表"数字压力开关的设定(正压)"(10-10项)
