QA表 ＮＯ． 1/ 1 机种 ① 如果调整值高，导致各气动部件损坏、寿命降低。 ② 如果调整值低，发生元件吸取故障、气动部件动作故障。 ＮＯ ① ② ＮＯ． 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ 【9】－4 FX-3R 质量特性(规格调整值） 功能作用（规格调整值的意义） 确认方法及调整方法（故障处理方法） 空气关系 装置名称 内容 日期 PF065207000 PRESSURE GAUGE 变更履历 货号 品名 有关质量特性 对象…
QA表 ＮＯ． 1/1
机种
① 如果调整值高，导致各气动部件损坏、寿命降低。
② 如果调整值低，发生元件吸取故障、气动部件动作故障。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【9】－3
日期
货号 品名 有关质量特性
PF0552150A0 空气配合
变更履历
对象元件
预想故障（应规格调整值不良而发生的故障）
功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
FX-3R 装置名称 空气关系 确认方法及调整方法（故障处理方法）
功能名称 压力调整
质量保证类别
内容
空气压力调整值 ： 0.5±0.05ＭＰａ
为了保持空气关系的功能。
转动减压阀调整
QA表 ＮＯ． 1/1
机种
① 如果调整值高，导致各气动部件损坏、寿命降低。
② 如果调整值低，发生元件吸取故障、气动部件动作故障。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【9】－4
FX-3R
质量特性(规格调整值）
功能作用（规格调整值的意义）
确认方法及调整方法（故障处理方法）空气关系装置名称
内容日期
PF065207000 PRESSURE GAUGE
变更履历
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）

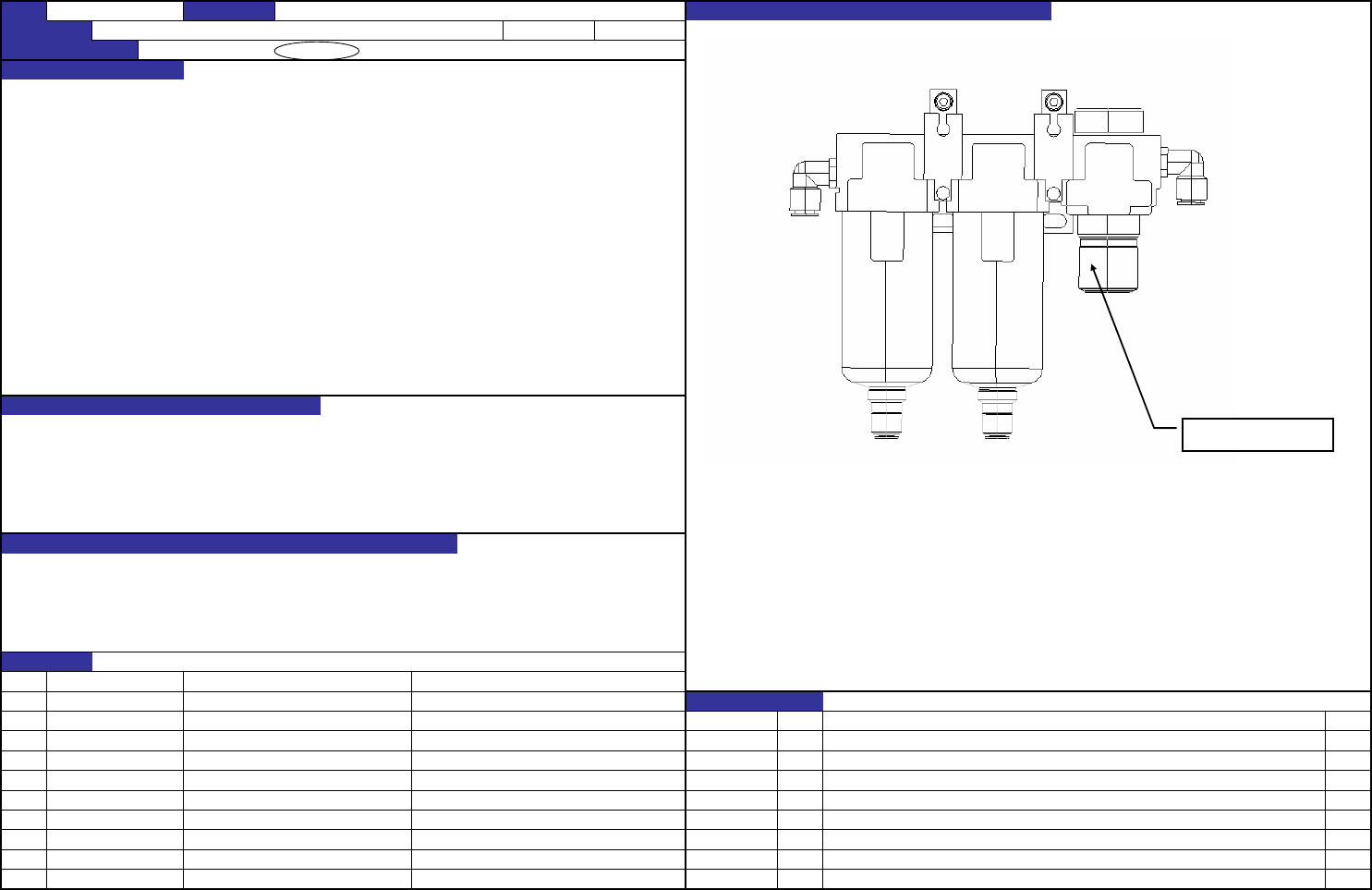

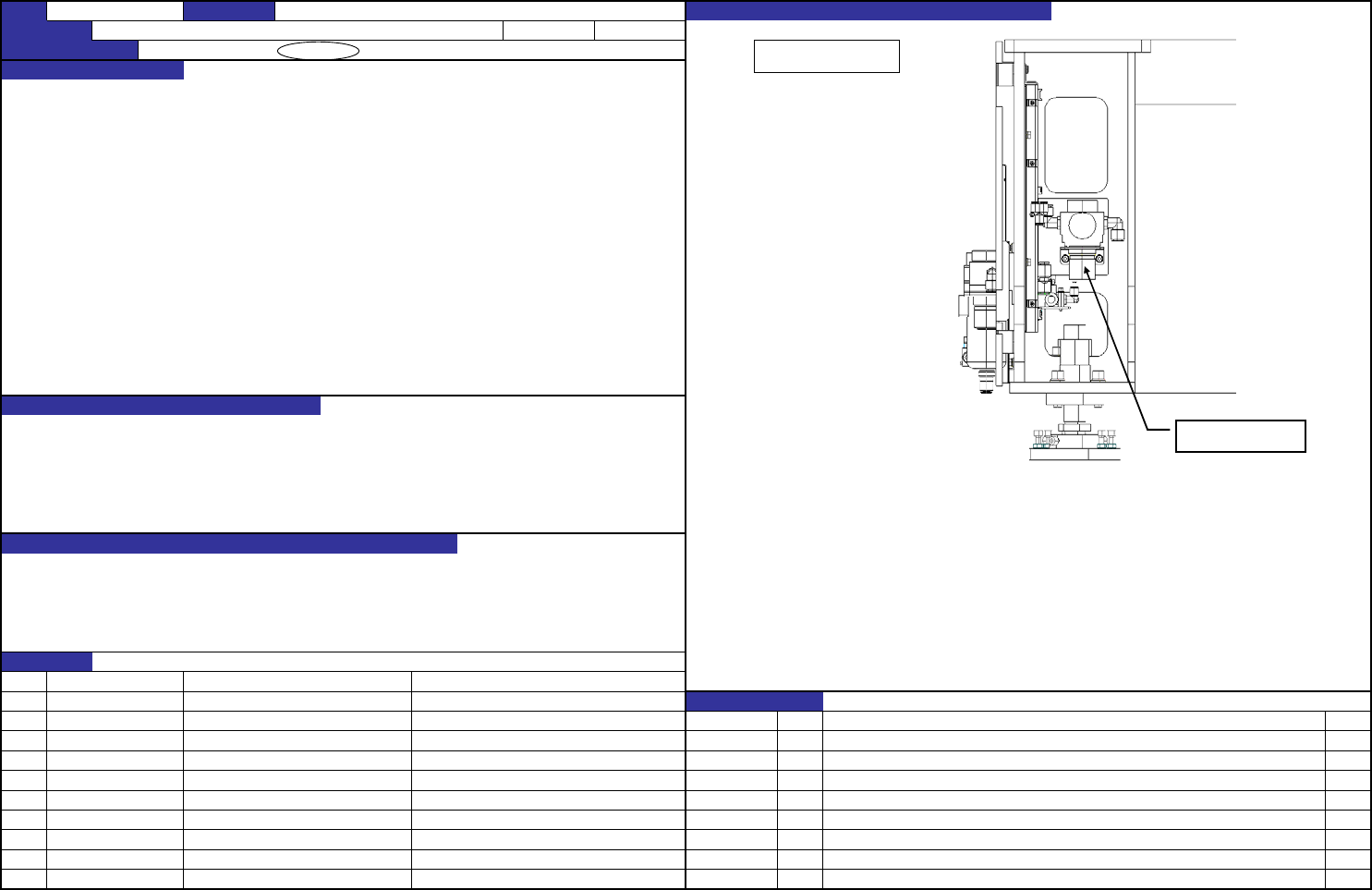

压力调整2（Head）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
功能名称
Head空气压力调整值 ： 0.275±0.025Mpa
（目标为0.25与0.3的刻度间的中心）
为了保持空气关系的功能。
转动减压阀调整
开闭保护罩LF部
QA表 1/1
机种
・ 调整DC电源的输出电压时，用电源装置的CN039（装置正面12极连接器）进行｡
Ｎｏ．
1
2 注1. 调整电位器时､要注意避免电压值大于规格调整值。
3 注2. 除了有指示要调整的电源外，CN039-7、8插脚绝对不要与其他电源的GND共用（不要连接）｡
4 注3. PS4仅在EN机中需要（ST机不需要调整）｡
5 注4. 进行PS5的电压调整时，应卸下电动台架的连接器之后再进行（应在无負荷状态下进行）。
为保证电路全部正常动作的调整
・电路误动作
・电路故障
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【10】－1
･ 拉出PSU BLACKET(PS1，PS3，PS4）, 或者调整位于DC电源正面的PS2、PS5等各DC电源之输出电压可变电位
器，使DC电源的输出电压达到规格调整值。
40094053 POWER_UNIT_ASSY(EN)
日期
变更履历
内容
货号 品名 有关质量特性
对象元件
预想故障（应规格调整值不良而发生的故障）
功能作用（规格调整值的意义）
６销（＋２４ＶＣ）和１２销（ＧＮＤ）
PS 3 ＋２４Ｖ±０．１Ｖ
４销（＋２４ＶＡ）和１０销（ＧＮＤ）
PS 4 ＋２４Ｖ±０．１Ｖ
测定电压值
３销（＋６Ｖ）和９销（ＧＮＤ）
PS 2 ＋２４Ｖ±０．１Ｖ
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
PS 1
５销（＋２４ＶＢ）和１１销（ＧＮＤ）
＋６．３Ｖ～＋６．５Ｖ
电源记号 电源装置 ＰＯＷＥＲ ＭＯＮＩＴＯＲ的测定端子
确认方法及调整方法（故障处理方法）
功能名称 DC电源输出电压 作成日
FX-3R 装置名称 电气
PS 5 ＋２６Ｖ±０．１Ｖ２销（＋２４ＶＤ）和８销（ＧＮＤ）
40098951 POWER_UNIT_ASSY(ST)
