QA表 ＮＯ． 1/ 1 机种 压力开关阈值 ：- 60.0kPa 磁滞差动 ：5.0kPa 显示色方式 ：压力开关OFF时为绿色 动作方式 ：磁滞方式 压力开关输出形态 ：正规开（超过阈值则ON） 响应时间 ：2.5ms以下 自动预调设置 ：手动设置 1. 转移到设置方式 ①按住『S』按钮2秒钟以上，变为功能选择方式。 2. 显示单位的设置 ①请按『△』按钮或『▽』按钮使显示【F 0】，按『S』按钮。 为了测出气压下降。 ②请按『△』…

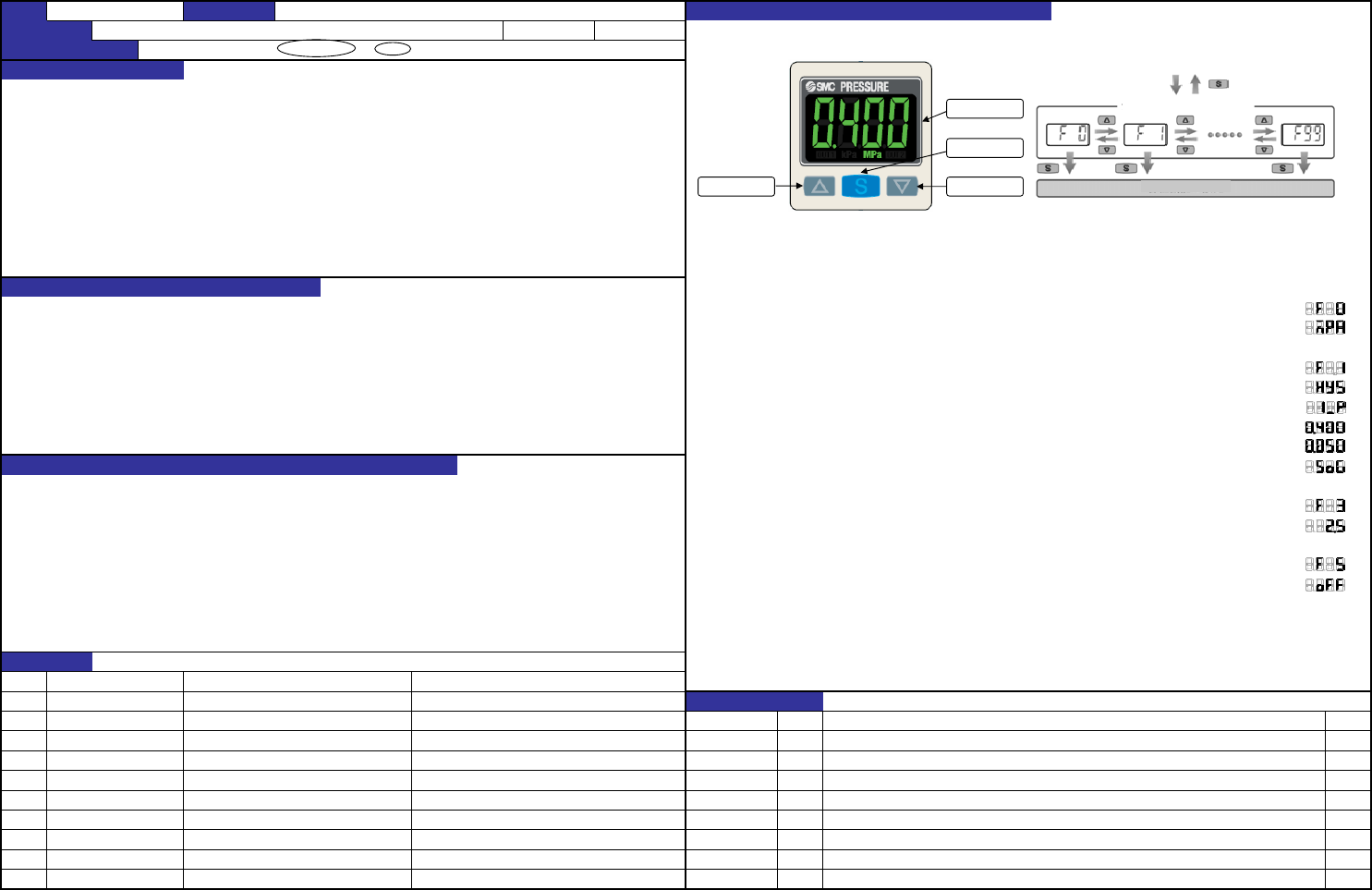

QA表 ＮＯ． 1/1
机种
压力开关阈值 ：0.400MPa
磁滞差动 ：0.050MPa
显示色方式 ：压力开关ON时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则ON）
响应时间 ：2.5ms以下
自动预调设置 ：手动设置
1. 转移到设置方式
①按住『S』按钮2秒钟以上，变为功能选择方式。
2. 显示单位的设置
①请按『△』按钮或『▽』按钮使显示【F 0】，按『S』按钮。
为了测出气压下降。 ②请按『△』按钮或『▽』按钮使显示右图(Mpa之意），按『S』按钮。(F0的设置完成）
3. 输出信号OUT1的设置
①请按『△』按钮或『▽』按钮使显示【F 1】，按『S』按钮。
②输出方式的设置：请按『△』按钮或『▽』按钮使显示【HYS】，按『S』按钮。
③输出逆转的设置：请按『△』按钮或『▽』按钮使显示【1_P】，按『S』按钮。
④压力的设置：请按『△』按钮或『▽』按钮使显示【0.400】，按『S』按钮。
⑤差动的设置：请按『△』按钮或『▽』按钮使显示【0.050】，按『S』按钮。
⑥显示颜色的设置：请按『△』按钮或『▽』按钮使显示【SoG】，按『S』按钮。(F1的设置完成）
4. 响应时间的设置
1. 错误地过高设定时，会频繁地测出气压下降而停机。
①请按『△』按钮或『▽』按钮使显示【F 3】，按『S』按钮。
2. 错误地过低设定时，不能测出气压下降，有散撒芯片的可能。
②请按『△』按钮或『▽』按钮使显示【2.5】，按『S』按钮。(F3的设置完成）
5. 自动预调功能的设置
①请按『△』按钮或『▽』按钮使显示【F 5】，按『S』按钮。
②请按『△』按钮或『▽』按钮使显示【oFF】，按『S』按钮。(F5的设置完成）
6. 转移到通常方式(测定方式）
①请持续按『SET』按键2秒钟以上。回到测定方式。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【10】－10
内容
日期
40048168 DIGITAL PRESSURE SW
变更履历
货号 品名 有关质量特性
预想故障（应规格调整值不良而发生的故障）
对象元件
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 数字压力开关的设定(正压)
FX-3R 装置名称 电气 确认方法及调整方法（故障处理方法）
测定方式
按住『S』按钮2秒钟以上。
变为功能选择方式
各种功能的设置
『S』按键
LCD显示
『△』按键 『▽』按键
QA表 ＮＯ． 1/1
机种
压力开关阈值 ：- 60.0kPa
磁滞差动 ：5.0kPa
显示色方式 ：压力开关OFF时为绿色
动作方式 ：磁滞方式
压力开关输出形态 ：正规开（超过阈值则ON）
响应时间 ：2.5ms以下
自动预调设置 ：手动设置
1. 转移到设置方式
①按住『S』按钮2秒钟以上，变为功能选择方式。
2. 显示单位的设置
①请按『△』按钮或『▽』按钮使显示【F 0】，按『S』按钮。
为了测出气压下降。 ②请按『△』按钮或『▽』按钮使显示右图(kpa之意），按『S』按钮。(F0的设置完成）
3. 输出信号OUT1的设置
①请按『△』按钮或『▽』按钮使显示【F 1】，按『S』按钮。
②输出方式的设置：请按『△』按钮或『▽』按钮使显示【HYS】，按『S』按钮。
③输出逆转的设置：请按『△』按钮或『▽』按钮使显示【1_P】，按『S』按钮。
④压力的设置：请按『△』按钮或『▽』按钮使显示【-60.0】，按『S』按钮。
⑤差动的设置：请按『△』按钮或『▽』按钮使显示【5.0】，按『S』按钮。
⑥显示颜色的设置：请按『△』按钮或『▽』按钮使显示【Sor】，按『S』按钮。(F1的设置完成）
4. 响应时间的设置
1. 错误地过高设定时，会频繁地测出气压下降而停机。 ①请按『△』按钮或『▽』按钮使显示【F 3】，按『S』按钮。
2. 错误地过低设定时，不能测出气压下降，有散撒芯片的可能。 ②请按『△』按钮或『▽』按钮使显示【2.5】，按『S』按钮。(F3的设置完成）
5. 自动预调功能的设置
①请按『△』按钮或『▽』按钮使显示【F 5】，按『S』按钮。
②请按『△』按钮或『▽』按钮使显示【oFF】，按『S』按钮。(F5的设置完成）
6. 转移到通常方式(测定方式）
①请持续按『SET』按键2秒钟以上。回到测定方式。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【10】－11
内容
FX-3R 装置名称 电气 确认方法及调整方法（故障处理方法）
功能名称 数字压力开关的设定(负压)
预想故障（应规格调整值不良而发生的故障）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
对象元件
40047987 VACUUM PRESSURE SW ASM
变更履历
货号 品名 有关质量特性
日期
『▽』按键
『S』按键
LCD显示
『△』按键
测定方式
按住『S』按钮2秒钟以上。
变为功能选择方式
各种功能的设置
QA表 ＮＯ． 1/1
机种
1. 变暗开关的设置
通过主机下面的变暗开关请把电源接通时锁定时间、
变暗开关的设定
电源接通时锁定时间切换（SW1） ：关（1秒）
返回方式切换（SW2） ：开（自动返回）
接点驱动方式（SW3） ：关（正常打开）
动作模式切换（SW4） ：开（不足电压）
电压整定 2. 整定方式
电压整定旋钮（SV） ：50﹪（150V） ① 电压整定
请用电压整定旋钮（SV）将其整定为「50﹪」。
返回整定
返回整定按钮（HYS.） ：5﹪ ② 返回整定
请用返回整定按钮（HYS.）将其整定为「5﹪」。
运动时间整定
运动时间整定旋钮 ：5秒 ③ 运动时间
请用运动时间整定旋钮将其整定为「5秒」。
为了检知电源电压降低。
1. 电源电压降低时，接触器的线圈电流增大，接触器以及变压器发生故障。
2. 错误地设置过高的情况下，即使是额定电压输入时，也会检测出异常而停止。
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【10】－12
内容
返回方式、接点驱动方式、运动模式的切换按下表进行设
置。
FX-3R 装置名称 电气 确认方法及调整方法（故障处理方法）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能名称 AC电源监视电压设定
货号 品名 有关质量特性
对象元件
HD002650000 电动机环状继电器
变更履历
日期
功能作用（规格调整值的意义）
预想故障（应规格调整值不良而发生的故障）
变暗开关
电压整定旋钮（SV）
返回后整定按钮
（HYS.）
端子台
（注1、2）
电源LED
接点运动状态显示LED
端子台
（注1、2）
警报LED
运动时间整定旋钮
（T）
