FX-3R_QA表 - 第128页
QA表 ＮＯ． 1/ 1 机种 1. 用IEEE1394电缆把装有EPV校准程序的计算机(EPV-PC)和贴片机连接起来 ｡ 2. 按照EPV校准要领书(A00083a)取得校准值。 ・ 应能够进行校准调整 ｡ [准备] A. 贴片机的设置 1. 从控制面板中选择[网络连接]图标，鼠标右键点击 [Local Area Connection] 图标后选择[属性] 。 2. 选择[Internet Protocol(TCP/IP)] ，点击…
QA表 ＮＯ． 1/1
机种
1. 用IEEE1394电缆把装有EPV校准程序的计算机(EPV-PC)和贴片机连接起来｡
2. 利用手动控制将左１Head移动到校准块第1标记位置｡
3. 启动EPV-PC的校准程序，以Single Shot观察第1标记｡
･ 校准块第1标记应清晰地可以用目视看到｡ 采样图像 4. 同样，对L2～L６Head进行确认｡
･ 标记应出现在中央｡
摄像机切换按钮
･ 图像应没有噪声等故障
Single Shot
校准块第1标记

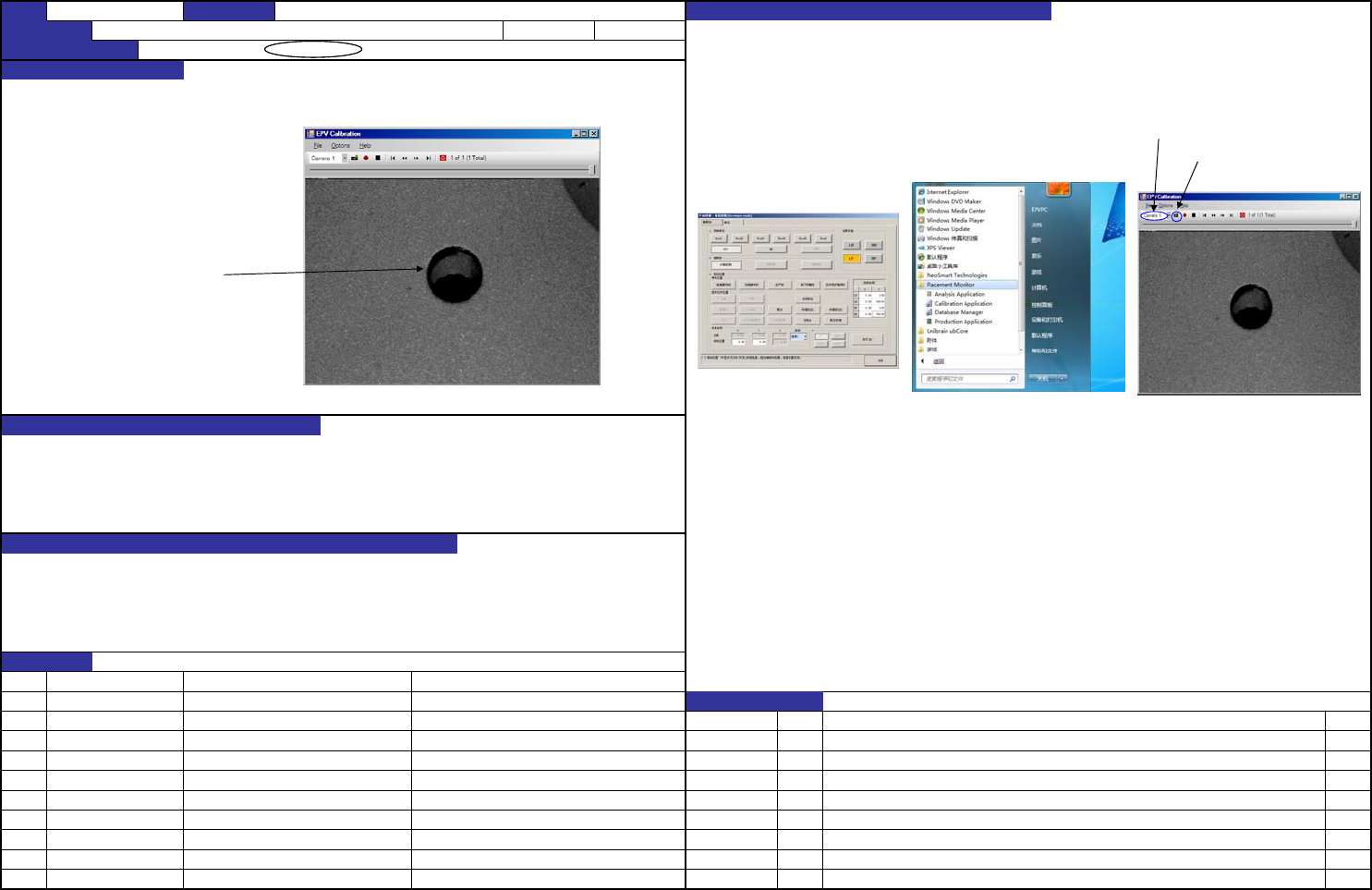

图1.手动控制画面 图2.校准工具启动图标 图3.拍摄图像
･ 对EPV的拍摄图像产生影响
･ 摄像不良
･ EPV判断元件有无的精度变差
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【11】－1
内容
日期
40113554 EPV63
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 确认EPV的拍摄图像
FX-3R 装置名称 吸取/贴片监视 确认方法及调整方法（故障处理方法）
QA表 ＮＯ． 1/1
机种
1. 用IEEE1394电缆把装有EPV校准程序的计算机(EPV-PC)和贴片机连接起来｡
2. 按照EPV校准要领书(A00083a)取得校准值。
・应能够进行校准调整｡
[准备]
A. 贴片机的设置
1. 从控制面板中选择[网络连接]图标，鼠标右键点击[Local Area Connection]图标后选择[属性]。
2. 选择[Internet Protocol(TCP/IP)]，点击[属性]按钮。(图1)
3. 钩选[使用以下IP地址(S)]，在[IP地址]中设置“192.168.100.100”，在[子网掩码]中设置“255.255.255.0”。(图2)
4. 从控制面板中选择[Windows防火墙]图标。
5. 钩选[关闭]，点击[OK]按钮。(图3)
6. 执行C驱动器的保存处理，从新启动系统。
7. 从主机的[菜单画面]中选择[机器设置]，再选择[设置组]－[吸取/贴片监视网络的设定]。
8. [IP地址]中，左工位“192.168.100.111”，[子网掩码]设定为“255.255.255.0”，右工位“192.168.100.111”，[子网掩码]设定
为“255.255.255.0”。设定左工位接收/发送端口“8860/8861”，右工位接收/发送端口“8862/8863”。(图4)
B. PC的设置
1. 从控制面板中选择“网络和Internet”的“查看网络状态和任务”。
2. 选择“更改适配器设置”。
3. 将光标移到“本地连接”上，通过鼠标右键点击来选择“属性”。(图5)
4. 从“本地连接 属性”中选择“Internet协议版本4(TCP/Ipv4)”，按下属性按钮。(图6)
5. 钩选[ 使用以下IP地址(S)]，左工位[IP地址] 设为“192.168.100.111”，[子网掩码] 设为“255.255.255.0”，右工位[IP地址]
设为“192.168.100.112”，[子网掩码]设为“255.255.255.0”。(图7)
6. 从新启动Windows。
7. 在生产应用 - 系统设定(Developer模式)中，通过Configuration Setting内的[Simulation]设定左工位
“HostUdpSendPort:8860”、“HostUdpReceivePort:8861”，右工位“HostUdpSendPort:8862”、
“HostUdpReceivePort:8863”。(图8)
･对EPV判断元件有无产生影响｡
ＮＯ． 担当人
･ EPV判断元件有无的精度变差
ＮＯ
①
【11】－2
变更履历
40113554 EPV63
货号
日期
内容
预想故障（应规格调整值不良而发生的故障）
对象元件
品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 EPV校准
FX-3R 装置名称 吸取/贴片监视 确认方法及调整方法（故障处理方法）
图1.[Local Area Connection属性]画面
图2.[Internet Protocol(TCP/IP)属性]画面
图3.[Windows防火墙]设置画面
图4.[吸取/贴片监视网络的设定] 画面
图5.[更改适配器设置]画面
图6.[本地连接 属性]画面
图7.[Internet协议版本4(TCP/IPv4)属性]画面
图8. Configuration Setting画面
QA表 ＮＯ． 1/1
机种
装配要做到：
在Head提升机构中
左侧气缸与L1轴的空隙为0.5mm以下
右侧气缸与L6轴的空隙为1.0mm以下
･ 气缸组装后，以手动使L1、L6轴动作，确认气缸与各轴没有接触｡
･ 为了使LNC Head装置和OCC装置容易装配
･ 防止气缸与轴接触造成损坏｡
･ 气缸与轴接触造成损坏
ＮＯ
①
②
ＮＯ． 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
【11】－3
日期
40102181 气缸PM
变更履历
预想故障（应规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
功能名称 调整气缸装配
FX-3R 装置名称 吸取/贴片监视 确认方法及调整方法（故障处理方法）
内容
0.5mm
1.0mm
Head装置正面图
